Montage traversant

Rondelles plates et écrous pour anneaux de levage

Dimensions des sets écrou-rondelle documentés de M8 à M72 dans le catalogue.

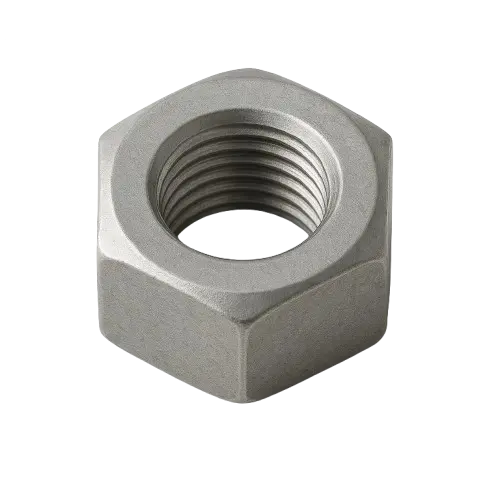

Écrou hexagonal

DIN 934 / ISO 4032, acier haute résistance, filetage métrique ISO et contrôle à 100 % contre les fissures selon la documentation fournie.

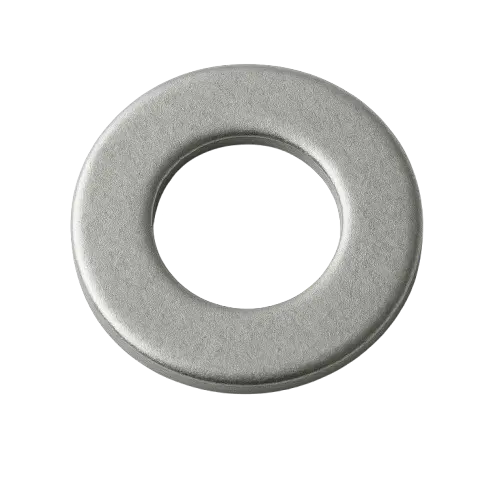

ISO 7090 / DIN 125 B, dureté 300 HV, destinée à répartir la pression d’appui et à protéger la surface de contact.

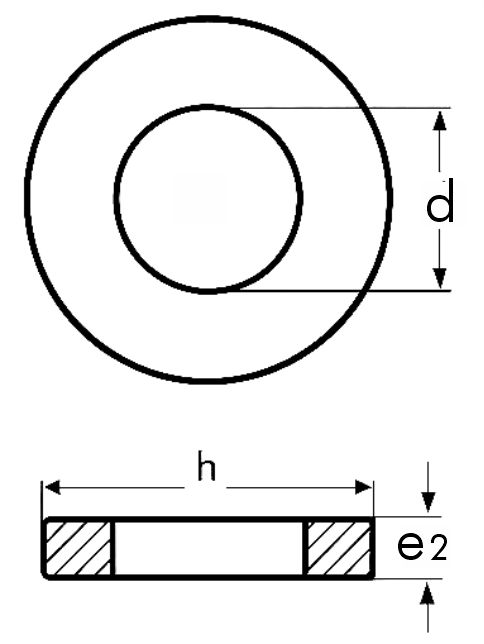

Filetage	Pas	e1	SW	d	e2	h	Référence du set
M8	1,25 mm	6,5 mm	13 mm	8,4 mm	1,6 mm	16 mm	0394308000
M10	1,5 mm	8 mm	17 mm	10,5 mm	2 mm	20 mm	0394310006
M12	1,75 mm	10 mm	19 mm	13 mm	2,5 mm	24 mm	0394312014
M14	2 mm	11 mm	22 mm	15 mm	2,5 mm	28 mm	0394314000
M16	2 mm	13 mm	24 mm	17 mm	3 mm	30 mm	0394316015
M18	2,5 mm	15 mm	27 mm	19 mm	3 mm	34 mm	sur demande
M20	2,5 mm	16 mm	30 mm	21 mm	3 mm	37 mm	0394320005
M22	2,5 mm	18 mm	32 mm	23 mm	3 mm	39 mm	0394322005
M24	3 mm	19 mm	36 mm	25 mm	4 mm	44 mm	0394324011
M27	3 mm	22 mm	41 mm	28 mm	4 mm	50 mm	0394327002
M30	3,5 mm	24 mm	46 mm	31 mm	4 mm	56 mm	0394330020
M33	3,5 mm	26 mm	50 mm	34 mm	5 mm	60 mm	0394333000
M36	4 mm	29 mm	55 mm	37 mm	5 mm	66 mm	0394336003
M39	4 mm	31 mm	60 mm	42 mm	6 mm	72 mm	0394339000
M42	4,5 mm	34 mm	65 mm	45 mm	8 mm	78 mm	0394342005
M45	4,5 mm	36 mm	70 mm	48 mm	8 mm	85 mm	0394345005
M48	5 mm	38 mm	75 mm	52 mm	8 mm	92 mm	0394348000
M56	5,5 mm	45 mm	85 mm	62 mm	10 mm	105 mm	0394356003
M64	6 mm	51 mm	95 mm	70 mm	10 mm	115 mm	0394364002
M72	6 mm	58 mm	105 mm	78 mm	10 mm	125 mm	0394372000
