À souder / Grade 100

Anneau de levage à souder haute résistance

Modèle présenté : TAPS-E ENORM

Anneau soudable compact en Grade 100, de 1,4 à 26,5 tonnes à 90°, avec capacité transversale complète.

Demander un conseil techniqueConsulter la fiche officielleVoir le modèle 3DTéléchargements DAO officielsCharger mon fichier DAONotice et le Certificat de conformitéINSTRUCTIONS SOUDURECatalogue produit · Catalogue TAPS-E ENORM · p. 32–33Catalogue JDT complet en ligne
Anneau de levage à souder haute résistance

Fonction et utilisation

La conception est basée sur la DIN EN 1677-1 et optimisée en poids par rapport au Grade 80. Toutes les parties portantes sont contrôlées contre les fissures.

Points principaux

  • Grade 100
  • Chargeable dans toutes les directions
  • Pivotement de 180°
  • CMU de 1,4 à 26,5 t à 90°
  • Version arrimage jusqu'à 38 000 daN
  • Palier S355J2 selon EN 10025
Rotation
-
Pivotement
180°
Température
-20 °C à +400 °C
Coefficient de sécurité
4:1
Certifications indiquées
DGUV Test, DEKRA
Identifications individuelles
RFID et/ou marquage par gravure
Dimensions

Sélection par dimension ou capacité

TAPS-E-1-41 référence · CMU 90° 1,4 tTAPS-E-2-51 référence · CMU 90° 2,5 tTAPS-E-41 référence · CMU 90° 4 tTAPS-E-6-71 référence · CMU 90° 6,7 tTAPS-E-101 référence · CMU 90° 10 tTAPS-E-12-51 référence · CMU 90° 12,5 tTAPS-E-161 référence · CMU 90° 16 tTAPS-E-191 référence · CMU 90° 19 tTAPS-E-26-51 référence · CMU 90° 26,5 t
Lecture des cotes

Schéma dimensionnel du produit

Repérez les lettres et flèches du dessin avant de lire les valeurs correspondantes dans le tableau.

Schéma coté du TAPS-E à souder avec repérage des dimensions
Schéma coté du TAPS-E à souder avec repérage des dimensions. Les lettres correspondent aux colonnes du tableau technique.

Tableau technique complet

DésignationFixation / filetageRéférenceCMU 0°CMU 90°CMU nominaleLC arrimageabcdelPoids
TAPS-E 1,4à souder03829010002,5 t1,4 t1,4 t2800 daN38 mm13 mm34 mm34 mm27 mm40 mm0,43 kg
TAPS-E 2,5à souder03829020004 t2,5 t2,5 t5000 daN40 mm14 mm34 mm34 mm27 mm40 mm0,47 kg
TAPS-E 4à souder03829040006 t4 t4 t8000 daN56 mm22 mm46 mm49 mm34 mm52 mm1,24 kg
TAPS-E 6,7à souder038290600010 t6,7 t6,7 t13400 daN67 mm22 mm55 mm59 mm41 mm63 mm1,96 kg
TAPS-E 10à souder038291000015 t10 t10 t20000 daN80 mm26 mm69 mm70 mm52 mm65 mm3,51 kg
TAPS-E 12,5à souder038291200020 t12,5 t12,5 t25000 daN90 mm28 mm74 mm80 mm56 mm80 mm4,51 kg
TAPS-E 16à souder038291600024 t16 t16 t32000 daN100 mm30 mm80 mm90 mm59 mm90 mm5,74 kg
TAPS-E 19à souder038291900030 t19 t19 t38000 daN100 mm32 mm94 mm90 mm66 mm90 mm6,94 kg
TAPS-E 26,5à souder038292600037,5 t26,5 t26,5 t-170 mm52 mm130 mm140 mm103 mm175 mm28,7 kg

CMU totales pour charges symétriques

Valeurs en tonnes reprises du catalogue JDT. Les angles sont mesurés entre le brin et la verticale. Pour une charge asymétrique à 2, 3 ou 4 brins, utilisez la valeur « 1 brin · 90° ». Pour un montage sur le côté de la charge, contrôlez la colonne à 90° par rapport à la surface de fixation.

DésignationFixation / filetage1 brin · 0°1 brin · 90° latéral2 brins · 0°2 brins · 90° latéral2 brins · 0°-45°2 brins · 45°-60°3/4 brins · 0°-45°3/4 brins · 45°-60°
TAPS-E 1,4à souder2,5 t1,4 t5 t2,8 t2 t1,4 t3 t2,1 t
TAPS-E 2,5à souder4 t2,5 t8 t5 t3,5 t2,5 t5,3 t3,8 t
TAPS-E 4à souder6 t4 t12 t8 t5,6 t4 t8,5 t6 t
TAPS-E 6,7à souder10 t6,7 t20 t13,4 t9,4 t6,7 t14,2 t10,1 t
TAPS-E 10à souder15 t10 t30 t20 t14 t10 t21,2 t15 t
TAPS-E 12,5à souder20 t12,5 t40 t25 t18 t12,5 t26,5 t19 t
TAPS-E 16à souder24 t16 t48 t32 t22,6 t16 t33,9 t24 t
TAPS-E 19à souder30 t19 t60 t38 t26,5 t19 t40 t28 t
TAPS-E 26,5à souder37,5 t26,5 t75 t53 t37 t26,5 t56 t40 t

Photographies et vues techniques

Anneau de levage à souder haute résistance - vue 1
Anneau de levage à souder haute résistance - vue 1

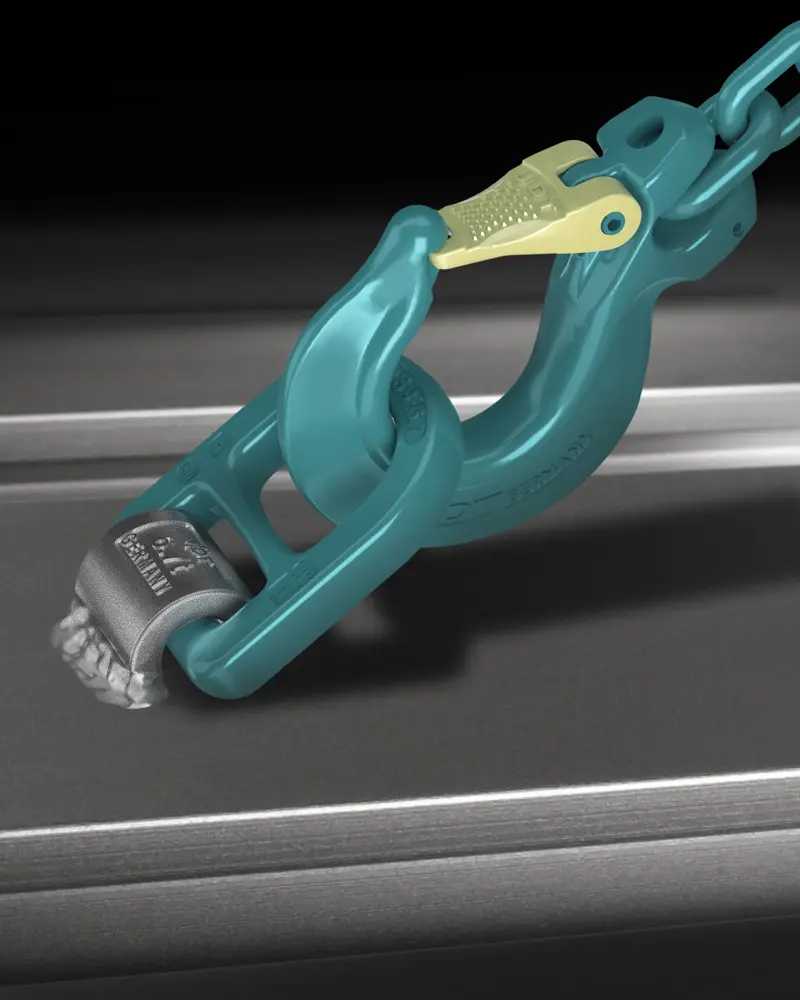

Anneau de levage à souder haute résistance - vue 2
Anneau de levage à souder haute résistance - vue 2

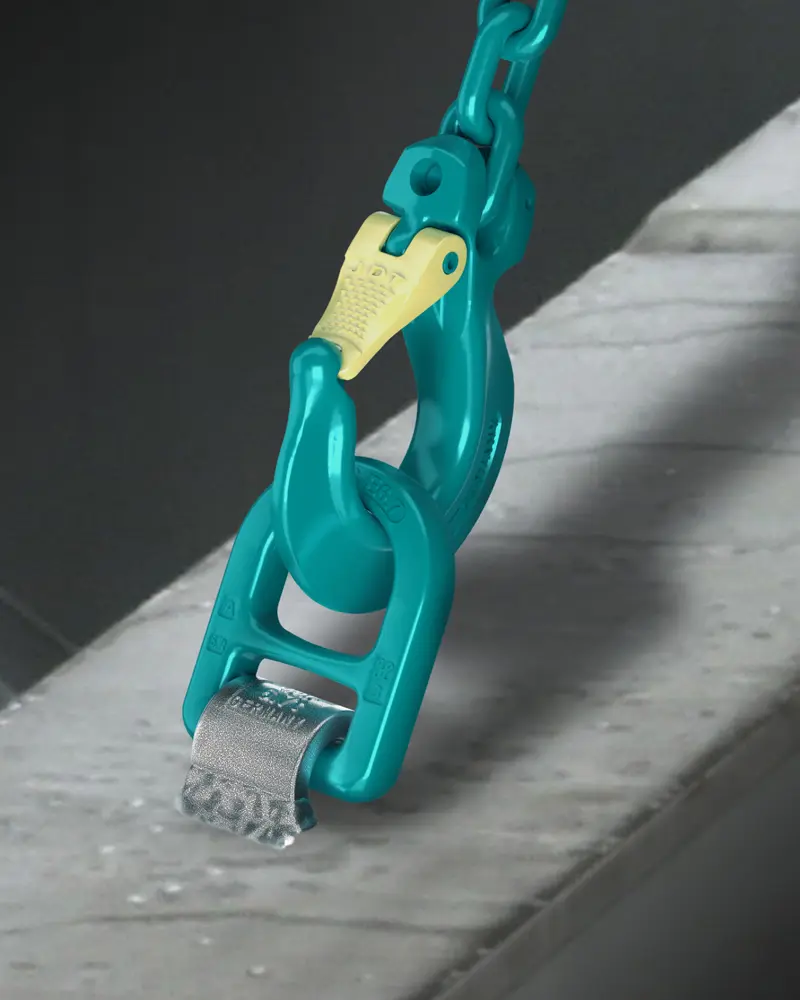

Anneau de levage à souder haute résistance - vue 3
Anneau de levage à souder haute résistance - vue 3

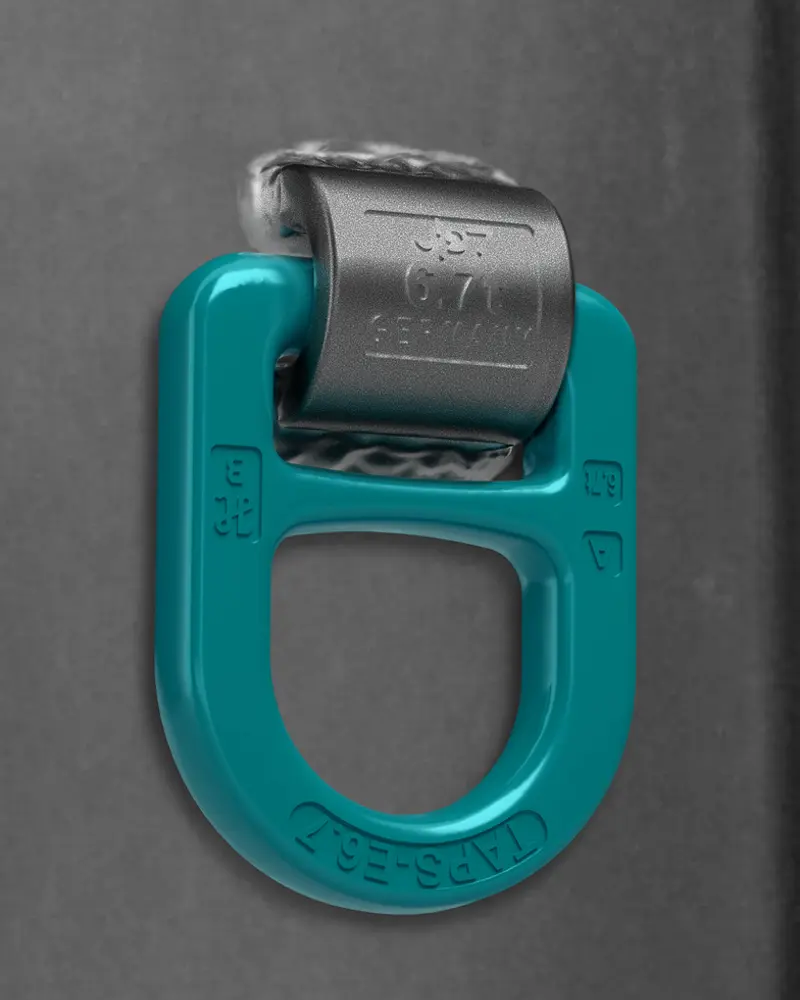

Anneau de levage à souder haute résistance - vue 4
Anneau de levage à souder haute résistance - vue 4
Fichiers locaux

Données DAO correspondantes

27 fichiers STEP provenant des fiches officielles JDT, disponibles sans service externe.

Documents officiels

Consultez la notice, les instructions de montage ou de soudage et les données CAO directement auprès du fabricant.

Demander un conseil techniqueConsulter la fiche officielleVoir le modèle 3DTéléchargements DAO officielsCharger mon fichier DAONotice et le Certificat de conformitéINSTRUCTIONS SOUDURECatalogue produit · Catalogue TAPS-E ENORM · p. 32–33Catalogue JDT complet en ligne

Questions fréquentes

La CMU est-elle identique dans toutes les directions ?

Oui. La CMU nominale inscrite sur l’anneau est valable quelle que soit la direction de traction autorisée. Selon le produit, des CMU supérieures à la CMU nominale peuvent être possibles lorsque l’anneau est chargé dans le plan, par exemple l’APH, ou dans l’axe de la vis, par exemple les THEIPA Point TP et Ring Point RP. Utilisez toujours le tableau de charge de la référence exacte.

Peut-on utiliser un autre filetage ?

Uniquement si cette exécution est documentée ou validée. Les filetages spéciaux disponibles sur demande ne doivent pas être considérés comme automatiquement compatibles.

Où trouver la notice ?

Le centre de notices officiel est accessible depuis le bouton ci-dessous et depuis la rubrique Navigation du pied de page.

Les fichiers DAO sont-ils gratuits ?

Oui. Les fichiers publics recensés sur les fiches jdt.fr ou jdt.de sont proposés localement lorsqu’une correspondance exacte est disponible. Le portail officiel reste indiqué pour les familles sans fichier direct publié.
