Anneau de levage articulé à souder

Modèle présenté : TAPS

Anneau à étrier soudable, disponible de 1,12 à 63 tonnes à 90°, avec plage de pivotement de 180°.

Demander un conseil techniqueConsulter la fiche officielleVoir le modèle 3DTéléchargements DAO officielsCharger mon fichier DAONotice et le Certificat de conformitéINSTRUCTIONS SOUDURECatalogue produit · Catalogue TAPS · p. 28–29Catalogue JDT complet en ligne
Anneau de levage articulé à souder
Anneaux de levage articulés à souder Coefficient de sécurité 4 par rapport à la ruptureAnneaux de levage articulés à souder Pivote sur plus de 180°Anneaux de levage articulés à souder 100% contrôlé anti fissures par ressuageAnneaux de levage articulés à souder Livrable avec puce RFID et/ou marquage laser personnalisésAnneaux de levage articulés à souder Certifié DGUV-TestAnneaux de levage articulés à souder Certifié DEKRAAnneaux de levage articulés à souder Certifié UKCAAnneaux de levage articulés à souder Certifié CE

Fonction et utilisation

Les petites tailles utilisent un palier en S355J2; les variantes lourdes emploient un acier 25CrMo4. La gamme inclut des versions d'arrimage pour certaines tailles.

Points principaux

  • Pivotement de 180°
  • Charge transversale possible
  • CMU jusqu'à 63 t à 90°
  • Versions d'arrimage jusqu'à 30 000 daN
  • Coefficient de sécurité 4
  • Paliers soudables adaptés à la taille
Rotation
-
Pivotement
180°
Température
-20 °C à +400 °C; variantes 20 à 63 : -40 °C à +400 °C
Coefficient de sécurité
4:1
Certifications indiquées
DGUV Test, DEKRA
Identifications individuelles
RFID et/ou marquage par gravure
Dimensions

Sélection par dimension ou capacité

TAPS-11 référence · CMU 90° 1,12 tTAPS-21 référence · CMU 90° 2 tTAPS-31 référence · CMU 90° 3,15 tTAPS-51 référence · CMU 90° 5,3 tTAPS-81 référence · CMU 90° 8 tTAPS-151 référence · CMU 90° 15 tTAPS-201 référence · CMU 90° 20 tTAPS-251 référence · CMU 90° 25 tTAPS-301 référence · CMU 90° 30 tTAPS-351 référence · CMU 90° 35 tTAPS-401 référence · CMU 90° 40 tTAPS-501 référence · CMU 90° 50 tTAPS-631 référence · CMU 90° 63 t
Lecture des cotes

Schéma dimensionnel du produit

Repérez les lettres et flèches du dessin avant de lire les valeurs correspondantes dans le tableau.

Schéma coté du TAPS à souder avec repérage des dimensions
Schéma coté du TAPS à souder avec repérage des dimensions. Les lettres correspondent aux colonnes du tableau technique.

Tableau technique complet

DésignationFixation / filetageRéférenceCMU 0°CMU 90°CMU nominaleLC arrimageabcdeflPoids
TAPS 1à souder03817010001,6 t1,12 t1,1 t2240 daN32 mm38 mm32 mm13 mm25 mm70 mm42 mm0,3 kg
TAPS 2à souder03817020003 t2 t2 t4000 daN34 mm40 mm34 mm14 mm26 mm72 mm42 mm0,3 kg
TAPS 3à souder03817030004,75 t3,15 t3,2 t6300 daN47 mm56 mm50 mm18 mm36 mm92 mm54 mm0,8 kg
TAPS 5à souder03817050008 t5,3 t5,3 t10600 daN55 mm67 mm60 mm22 mm46 mm111 mm63 mm1,6 kg
TAPS 8à souder038170800012 t8 t8 t16000 daN68 mm80 mm68 mm26 mm54 mm127 mm68 mm2,6 kg
TAPS 15à souder038041500022,4 t15 t15 t30000 daN82 mm125 mm100 mm30 mm60 mm190 mm120 mm5,4 kg
TAPS 20à souder038042000030 t20 t20 t-125 mm150 mm125 mm46 mm90 mm254 mm155 mm16 kg
TAPS 25à souder038042500037,5 t25 t25 t-135 mm170 mm140 mm52 mm100 mm288 mm175 mm22,8 kg
TAPS 30à souder038043000045 t30 t30 t-155 mm200 mm170 mm57 mm110 mm334 mm210 mm32,3 kg
TAPS 35à souder038043500050 t35 t35 t-170 mm200 mm170 mm57 mm120 mm346 mm210 mm34,7 kg
TAPS 40à souder038044000060 t40 t40 t-180 mm210 mm185 mm62 mm130 mm363 mm220 mm45,2 kg
TAPS 50à souder038045000071 t50 t50 t-190 mm230 mm180 mm73 mm135 mm395 mm235 mm56,5 kg
TAPS 63à souder038046300075 t63 t63 t-190 mm230 mm180 mm73 mm135 mm395 mm235 mm56,5 kg

CMU totales pour charges symétriques

Valeurs en tonnes reprises du catalogue JDT. Les angles sont mesurés entre le brin et la verticale. Pour une charge asymétrique à 2, 3 ou 4 brins, utilisez la valeur « 1 brin · 90° ». Pour un montage sur le côté de la charge, contrôlez la colonne à 90° par rapport à la surface de fixation.

DésignationFixation / filetage1 brin · 0°1 brin · 90° latéral2 brins · 0°2 brins · 90° latéral2 brins · 0°-45°2 brins · 45°-60°3/4 brins · 0°-45°3/4 brins · 45°-60°
TAPS 1à souder1,6 t1,12 t3,2 t2,24 t1,6 t1,12 t2,36 t1,6 t
TAPS 2à souder3 t2 t6 t4 t2,8 t2 t4,25 t3 t
TAPS 3à souder4,75 t3,15 t9,5 t6,3 t4,43 t3,15 t6,7 t4,75 t
TAPS 5à souder8 t5,3 t16 t10,6 t7,5 t5,3 t11,2 t8 t
TAPS 8à souder12 t8 t24 t16 t11,2 t8 t17 t12 t
TAPS 15à souder22,4 t15 t45 t30 t21,2 t15 t31,5 t22,4 t
TAPS 20à souder30 t20 t60 t40 t28,3 t20 t42,4 t30 t
TAPS 25à souder37,5 t25 t75 t50 t33,5 t25 t53 t37,5 t
TAPS 30à souder45 t30 t90 t60 t42 t30 t63 t45 t
TAPS 35à souder50 t35 t100 t70 t49 t35 t74,3 t52,2 t
TAPS 40à souder60 t40 t120 t80 t56 t40 t85 t60 t
TAPS 50à souder71 t50 t142 t100 t71 t50 t106 t75 t
TAPS 63à souder75 t63 t150 t126 t90 t63 t133 t95 t

Photographies et vues techniques

Anneau de levage articulé à souder - vue 1
Anneau de levage articulé à souder - vue 1

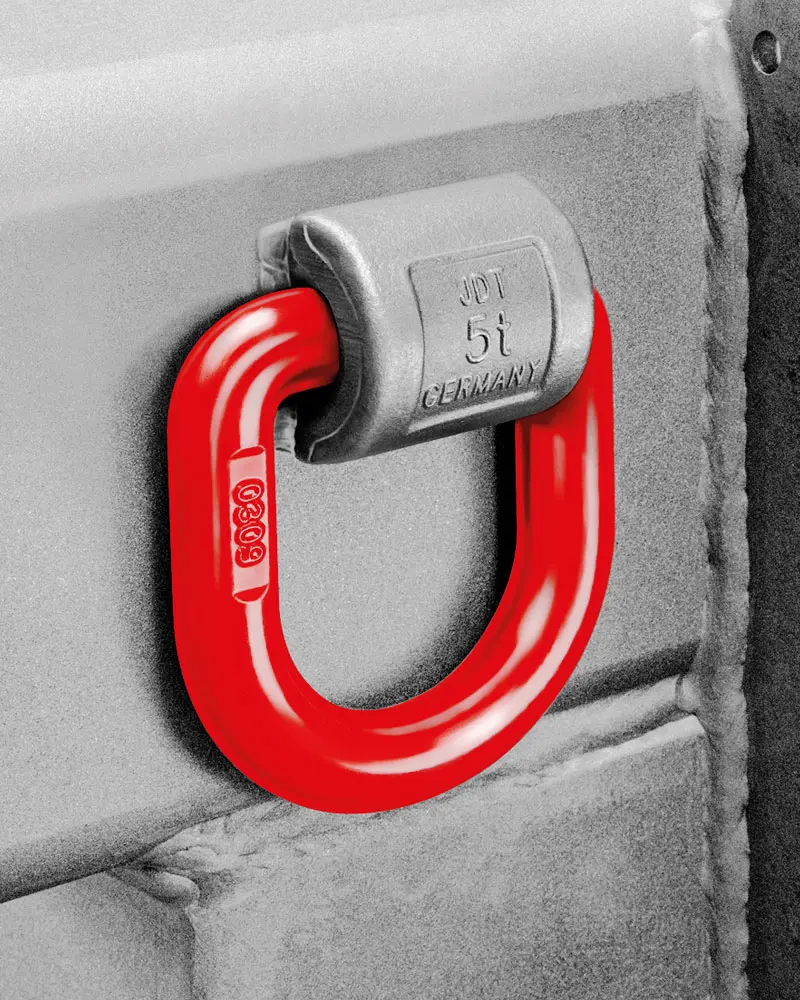

Anneau de levage articulé à souder - vue 2
Anneau de levage articulé à souder - vue 2

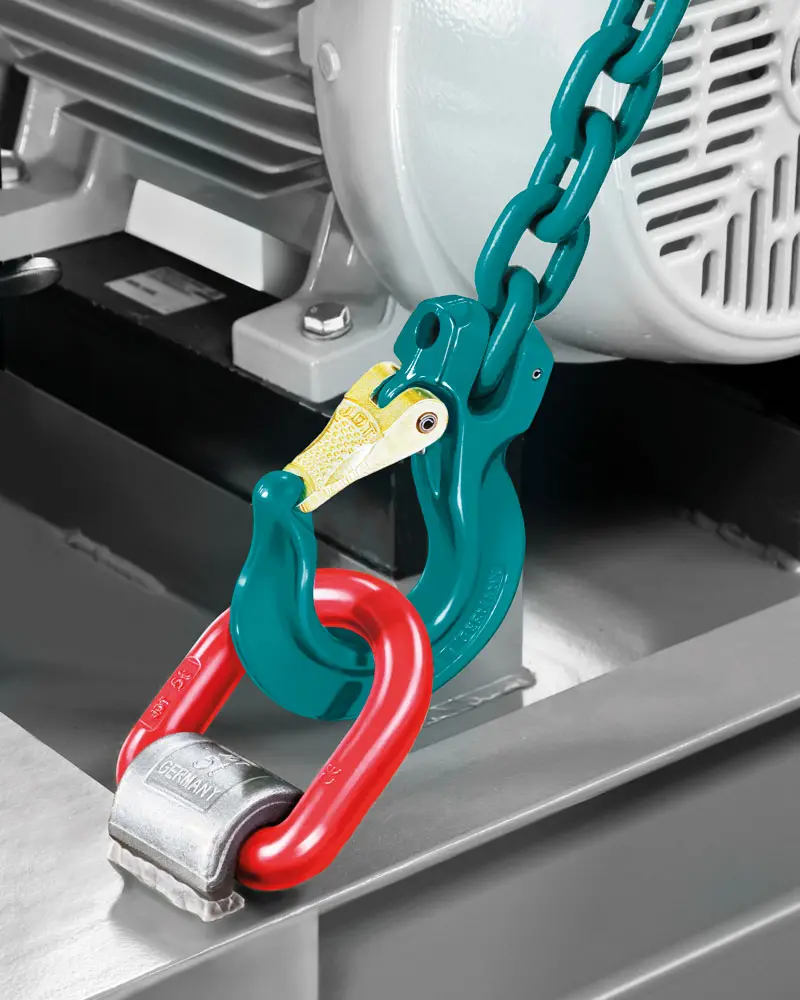

Anneau de levage articulé à souder - vue 3
Anneau de levage articulé à souder - vue 3
Fichiers locaux

Données DAO correspondantes

39 fichiers STEP provenant des fiches officielles JDT, disponibles sans service externe.

Documents officiels

Consultez la notice, les instructions de montage ou de soudage et les données CAO directement auprès du fabricant.

Demander un conseil techniqueConsulter la fiche officielleVoir le modèle 3DTéléchargements DAO officielsCharger mon fichier DAONotice et le Certificat de conformitéINSTRUCTIONS SOUDURECatalogue produit · Catalogue TAPS · p. 28–29Catalogue JDT complet en ligne

Questions fréquentes

La CMU est-elle identique dans toutes les directions ?

Oui. La CMU nominale inscrite sur l’anneau est valable quelle que soit la direction de traction autorisée. Selon le produit, des CMU supérieures à la CMU nominale peuvent être possibles lorsque l’anneau est chargé dans le plan, par exemple l’APH, ou dans l’axe de la vis, par exemple les THEIPA Point TP et Ring Point RP. Utilisez toujours le tableau de charge de la référence exacte.

Peut-on utiliser un autre filetage ?

Uniquement si cette exécution est documentée ou validée. Les filetages spéciaux disponibles sur demande ne doivent pas être considérés comme automatiquement compatibles.

Où trouver la notice ?

Le centre de notices officiel est accessible depuis le bouton ci-dessous et depuis la rubrique Navigation du pied de page.

Les fichiers DAO sont-ils gratuits ?

Oui. Les fichiers publics recensés sur les fiches jdt.fr ou jdt.de sont proposés localement lorsqu’une correspondance exacte est disponible. Le portail officiel reste indiqué pour les familles sans fichier direct publié.
