Anneau de levage articulé à deux vis
Modèle présenté : TAPG-S
Anneau compact à étrier fixé par deux vis, pour des capacités de 3,15 à 8 tonnes à 90°.
Fonction et utilisation
La fixation sur deux vis répartit les efforts. La plaque intégrée sert de gabarit de marquage. La maille doit rester libre et ne pas prendre appui sur la charge ou le corps de l'anneau.
Points principaux
- Fixation par deux vis
- Charge transversale admise
- Plaque servant de gabarit
- Plage de travail de 120°
- Vis 10.9 testées contre les fissures
- Conception compacte
- Rotation
- -
- Pivotement
- 120°
- Température
- -20 °C à +200 °C sans réduction
- Coefficient de sécurité
- 4:1
- Certifications indiquées
- DEKRA
- Identifications individuelles
- RFID et/ou marquage par gravure
Sélection par dimension ou capacité

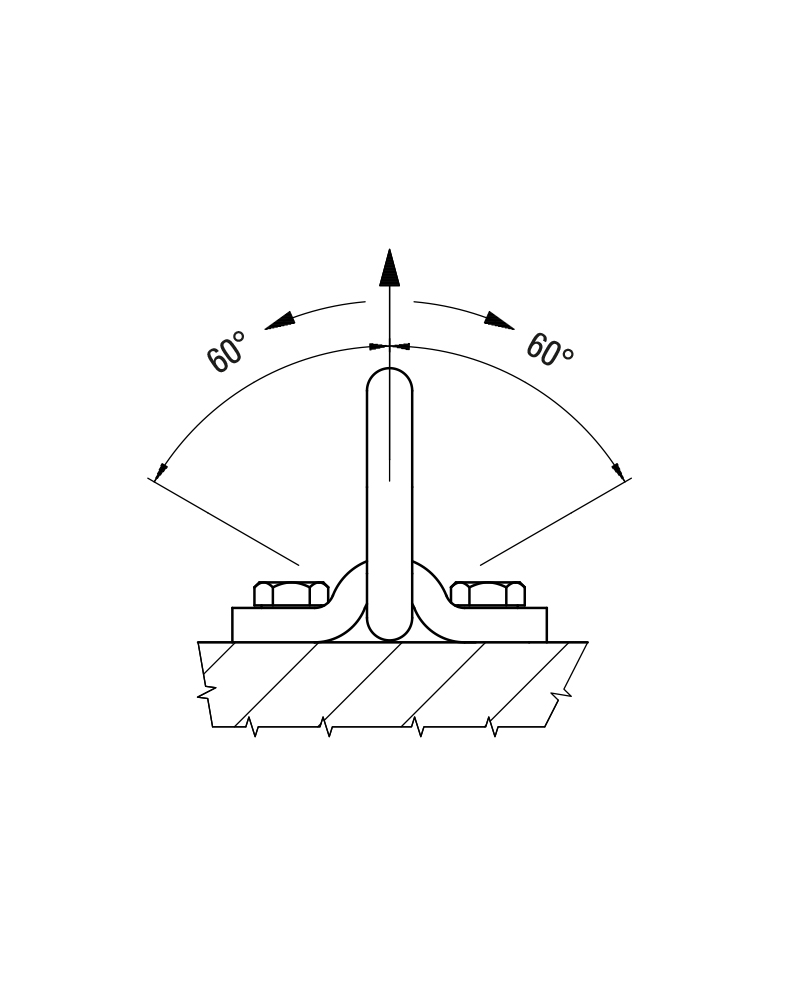

Schéma dimensionnel du produit
Repérez les lettres et flèches du dessin avant de lire les valeurs correspondantes dans le tableau.
Tableau technique complet
| Désignation | Fixation / filetage | Référence | CMU 0° | CMU 90° | Couple | a | b | c | d | e | f | g | h | k | l | Poids |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TAPG-S 3 | 2 x M20 x 45 | 0380503300 | 4,75 t | 3,15 t | 210 Nm | 12 mm | 56 mm | 50 mm | 18 mm | 34 mm | 130 mm | 90 mm | 21 mm | 33 mm | 51 mm | 1,43 kg |
| TAPG-S 5 | 2 x M24 x 55 | 0380505300 | 8 t | 5,3 t | 290 Nm | 15 mm | 67 mm | 60 mm | 22 mm | 42 mm | 160 mm | 110 mm | 25 mm | 40 mm | 63 mm | 2,58 kg |
| TAPG-S 8 | 2 x M27 x 65 | 0380508300 | 12 t | 8 t | 550 Nm | 20 mm | 80 mm | 70 mm | 26 mm | 55 mm | 190 mm | 130 mm | 28 mm | 45 mm | 67 mm | 4,38 kg |
CMU totales pour charges symétriques
Valeurs en tonnes reprises du catalogue JDT. Les angles sont mesurés entre le brin et la verticale. Pour une charge asymétrique à 2, 3 ou 4 brins, utilisez la valeur « 1 brin · 90° ». Pour un montage sur le côté de la charge, contrôlez la colonne à 90° par rapport à la surface de fixation.
| Désignation | Fixation / filetage | 1 brin · 0° | 1 brin · 90° latéral | 2 brins · 0° | 2 brins · 90° latéral | 2 brins · 0°-45° | 2 brins · 45°-60° | 3/4 brins · 0°-45° | 3/4 brins · 45°-60° |
|---|---|---|---|---|---|---|---|---|---|
| TAPG-S 3 | 2 x M20 x 45 | 4,75 t | 3,15 t | 9,3 t | 6,3 t | 4,25 t | 3,15 t | 6,7 t | 4,75 t |
| TAPG-S 5 | 2 x M24 x 55 | 8 t | 5,3 t | 16 t | 10,6 t | 7,5 t | 5,3 t | 11,2 t | 8 t |
| TAPG-S 8 | 2 x M27 x 65 | 12 t | 8 t | 24 t | 16 t | 11,2 t | 8 t | 17 t | 11,8 t |
Photographies et vues techniques
Données DAO correspondantes
9 fichiers STEP provenant des fiches officielles JDT, disponibles sans service externe.
- TAPG_3__0__.stpSTP · vue 0° · 0.5 Mo
- TAPG_5__0__.stpSTP · vue 0° · 0.5 Mo
- TAPG_8__0__.stpSTP · vue 0° · 0.5 Mo
- TAPG_3_45__.stpSTP · vue 45° · 0.5 Mo
- TAPG_3_90__.stpSTP · vue 90° · 0.5 Mo
- TAPG_5_45__.stpSTP · vue 45° · 0.5 Mo
- TAPG_5_90__.stpSTP · vue 90° · 0.5 Mo
- TAPG_8_45__.stpSTP · vue 45° · 0.5 Mo
- TAPG_8_90__.stpSTP · vue 90° · 0.5 Mo
Documents officiels
Consultez la notice, les instructions de montage ou de soudage et les données CAO directement auprès du fabricant.
Questions fréquentes
La CMU est-elle identique dans toutes les directions ?
Oui. La CMU nominale inscrite sur l’anneau est valable quelle que soit la direction de traction autorisée. Selon le produit, des CMU supérieures à la CMU nominale peuvent être possibles lorsque l’anneau est chargé dans le plan, par exemple l’APH, ou dans l’axe de la vis, par exemple les THEIPA Point TP et Ring Point RP. Utilisez toujours le tableau de charge de la référence exacte.
Peut-on utiliser un autre filetage ?
Uniquement si cette exécution est documentée ou validée. Les filetages spéciaux disponibles sur demande ne doivent pas être considérés comme automatiquement compatibles.
Où trouver la notice ?
Le centre de notices officiel est accessible depuis le bouton ci-dessous et depuis la rubrique Navigation du pied de page.
Les fichiers DAO sont-ils gratuits ?
Oui. Les fichiers publics recensés sur les fiches jdt.fr ou jdt.de sont proposés localement lorsqu’une correspondance exacte est disponible. Le portail officiel reste indiqué pour les familles sans fichier direct publié.
