Anneau de levage articulé plat
Modèle présenté : Flat Point FP
Anneau décentré à grande ouverture et très faible hauteur de construction, avec rotation à 360° et plage de travail de 110°.
Fonction et utilisation
La maille autobloquante est adaptée aux espaces restreints. La vis est prémontée mais démontable. Des longueurs et filetages complémentaires peuvent être proposés sur demande.
Points principaux
- Très faible hauteur de construction
- Grande ouverture
- Rotation à 360°
- Plage de travail de 110°
- Maille autobloquante
- Versions métriques, impériales et longueurs spéciales sur demande
- Rotation
- 360°
- Pivotement
- 110°
- Température
- -20 °C à +100 °C sans réduction; jusqu'à +350 °C avec réduction
- Coefficient de sécurité
- 4:1 en levage
- Certifications indiquées
- DGUV Test
- Identifications individuelles
- RFID et/ou marquage par gravure
Sélection par dimension ou capacité

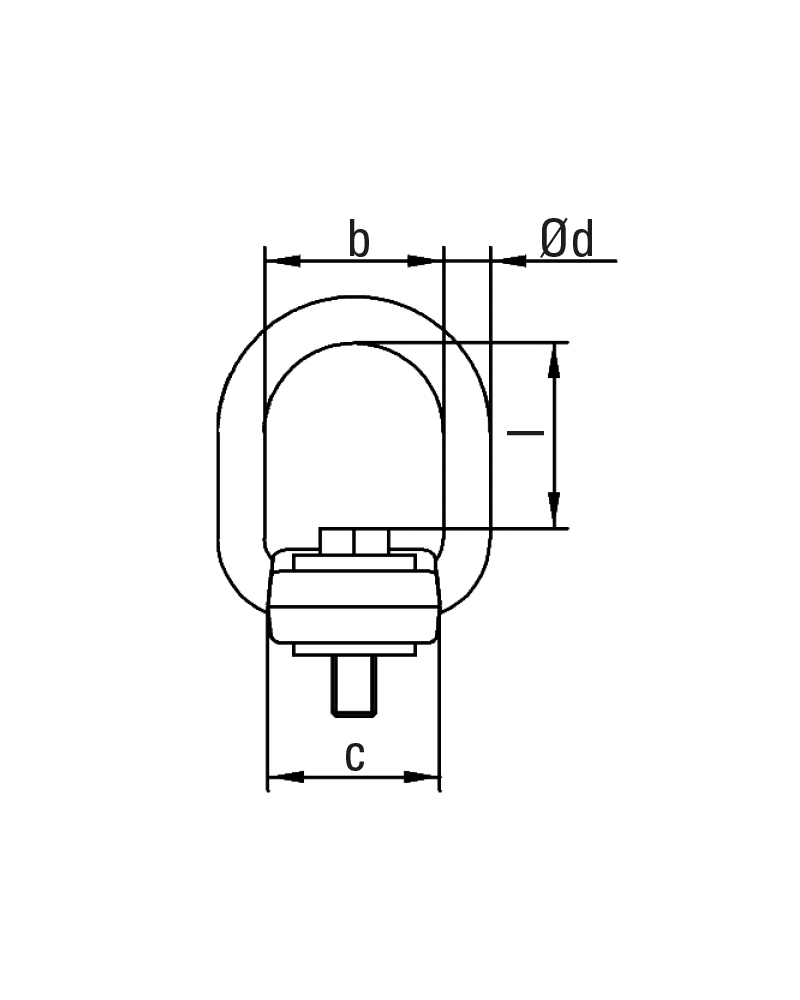

Schéma dimensionnel du produit
Repérez les lettres et flèches du dessin avant de lire les valeurs correspondantes dans le tableau.
Tableau technique complet
| Désignation | Fixation / filetage | Référence | CMU 0° | CMU 90° | LC arrimage | Couple | a | b | c | d | e | f | g | l | s | Poids |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FP 0,5 | M10 x 40 | 0381100000 | 0,5 t | 0,7 t | 1000 daN | 60 Nm | 69 mm | 50 mm | 48 mm | 13 mm | 28 mm | 100 mm | 12 mm | 52 mm | 34 mm | 0,71 kg |
| FP 0,8 | M12 x 45 | 0381101000 | 0,8 t | 1,25 t | 1600 daN | 90 Nm | 69 mm | 50 mm | 48 mm | 13 mm | 28 mm | 100 mm | 17 mm | 51 mm | 34 mm | 0,73 kg |
| FP 1,5 | M16 x 55 | 0381101500 | 1,5 t | 2,12 t | 3000 daN | 160 Nm | 69 mm | 50 mm | 48 mm | 13 mm | 28 mm | 100 mm | 27 mm | 49 mm | 34 mm | 0,77 kg |
| FP 2,5 | M20 x 70 | 0381102100 | 2,5 t | 3,55 t | 5000 daN | 420 Nm | 69 mm | 50 mm | 48 mm | 13 mm | 33 mm | 103 mm | 37 mm | 44 mm | 41 mm | 0,92 kg |
| FP 4-S | M24 x 80 | 0381104200 | 4 t | 4 t | 8000 daN | 750 Nm | 69 mm | 50 mm | 48 mm | 13 mm | 34 mm | 103 mm | 46 mm | 40 mm | 41 mm | 1,05 kg |
| FP 4 | M24 x 80 | 0381104000 | 4 t | 5,6 t | 8000 daN | 750 Nm | 104 mm | 76 mm | 72 mm | 18 mm | 39 mm | 147 mm | 41 mm | 74 mm | 58 mm | 2,5 kg |
| FP 5 | M27 x 90 | 0381105000 | 5,3 t | 7,1 t | 10000 daN | 1000 Nm | 104 mm | 76 mm | 72 mm | 18 mm | 39 mm | 147 mm | 51 mm | 72 mm | 58 mm | 2,63 kg |
| FP 6 | M30 x 90 | 0381106000 | 6 t | 8 t | 12000 daN | 1400 Nm | 104 mm | 76 mm | 72 mm | 18 mm | 39 mm | 147 mm | 51 mm | 70 mm | 58 mm | 2,74 kg |
| FP 8 | M36 x 100 | 0381108000 | 8 t | 8 t | 16000 daN | 1800 Nm | 104 mm | 76 mm | 72 mm | 18 mm | 43 mm | 147 mm | 57 mm | 62 mm | 58 mm | 3,15 kg |
| FP 10 | M42 x 110 | 0381110000 | 10 t | 15 t | - | 2000 Nm | 160 mm | 107 mm | 99 mm | 34,5 mm | 65,5 mm | 236 mm | 44,5 mm | 110 mm | 90 mm | 10,4 kg |
| FP 15 | M48 x 120 | 0381115000 | 15 t | 20 t | - | 2000 Nm | 160 mm | 107 mm | 99 mm | 34,5 mm | 65,5 mm | 236 mm | 54,4 mm | 106 mm | 90 mm | 11 kg |
CMU totales pour charges symétriques
Valeurs en tonnes reprises du catalogue JDT. Les angles sont mesurés entre le brin et la verticale. Pour une charge asymétrique à 2, 3 ou 4 brins, utilisez la valeur « 1 brin · 90° ». Pour un montage sur le côté de la charge, contrôlez la colonne à 90° par rapport à la surface de fixation.
| Désignation | Fixation / filetage | 1 brin · 0° | 1 brin · 90° latéral | 2 brins · 0° | 2 brins · 90° latéral | 2 brins · 0°-45° | 2 brins · 45°-60° | 3/4 brins · 0°-45° | 3/4 brins · 45°-60° |
|---|---|---|---|---|---|---|---|---|---|
| FP 0,5 | M10 x 40 | 0,5 t | 0,7 t | 1 t | 1,4 t | 0,7 t | 0,5 t | 1 t | 0,7 t |
| FP 0,8 | M12 x 45 | 0,8 t | 1,25 t | 1,6 t | 2,5 t | 1,12 t | 0,8 t | 1,6 t | 1,12 t |
| FP 1,5 | M16 x 55 | 1,5 t | 2,12 t | 3 t | 4 t | 2 t | 1,5 t | 3,15 t | 2,24 t |
| FP 2,5 | M20 x 70 | 2,5 t | 3,55 t | 5 t | 7,1 t | 3,35 t | 2,5 t | 5 t | 3,75 t |
| FP 4-S | M24 x 80 | 4 t | 4 t | 8 t | 8 t | 5,6 t | 4 t | 8 t | 6 t |
| FP 4 | M24 x 80 | 4 t | 5,6 t | 8 t | 11,2 t | 5,6 t | 4 t | 8 t | 6 t |
| FP 5 | M27 x 90 | 5,3 t | 7,1 t | 10,6 t | 14 t | 7,1 t | 5,3 t | 11,2 t | 8 t |
| FP 6 | M30 x 90 | 6 t | 8 t | 12 t | 16 t | 8 t | 6 t | 12,5 t | 9 t |
| FP 8 | M36 x 100 | 8 t | 8 t | 16 t | 16 t | 11,2 t | 8 t | 16,8 t | 12 t |
| FP 10 | M42 x 110 | 10 t | 15 t | 20 t | 30 t | 14 t | 10 t | 21,2 t | 15 t |
| FP 15 | M48 x 120 | 15 t | 20 t | 30 t | 40 t | 21,2 t | 15 t | 31,5 t | 22,4 t |
LC arrimage : la valeur en daN est uniquement valable pour la version spéciale d’arrimage comportant une indication en daN.
