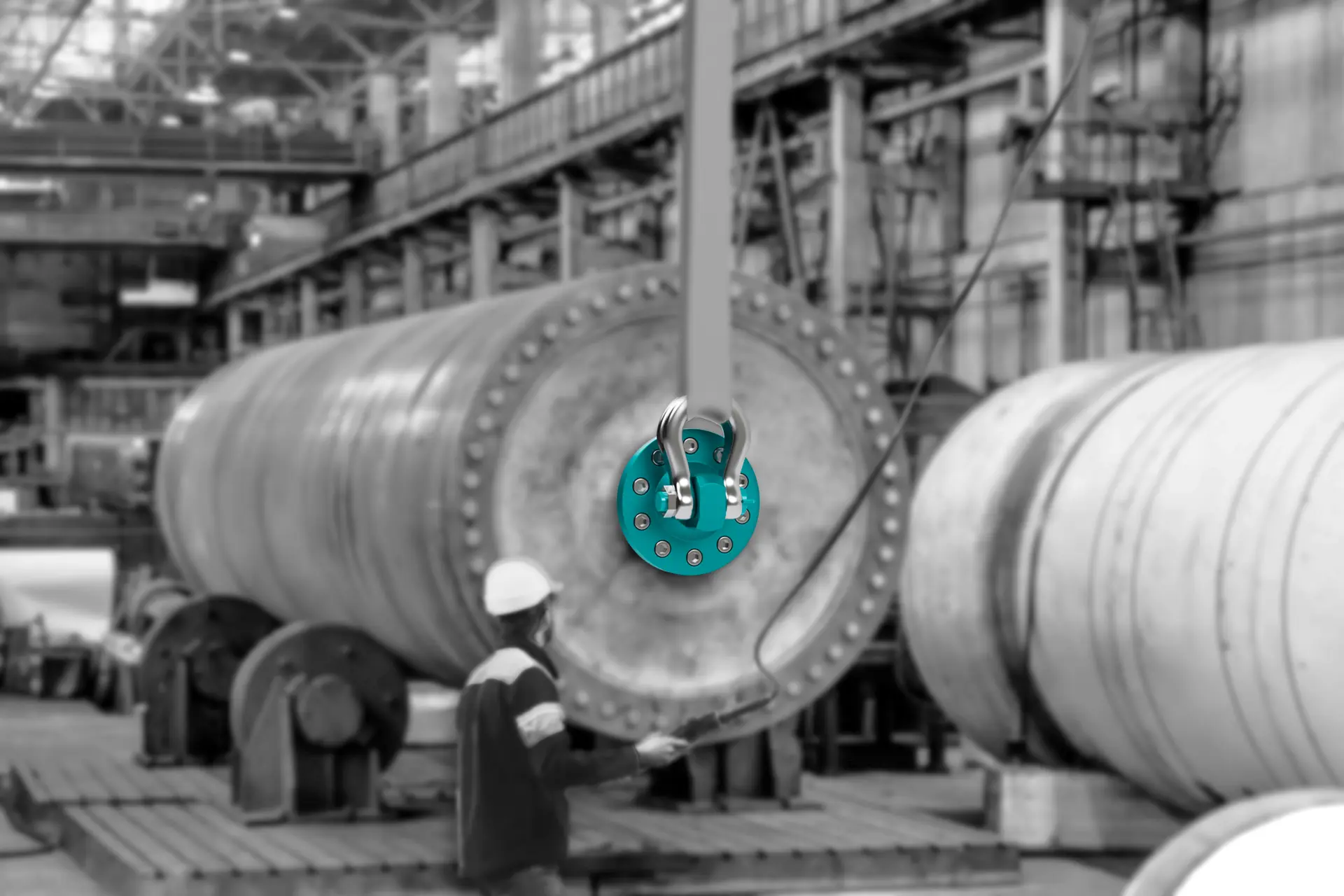

Anneau de levage pour charges très lourdes

Name: MEGA Lifting Point MLP
Brand: JDT

Modèle présenté : MEGA Lifting Point MLP

Anneau articulé multi-vis pour des charges de 85 à 250 tonnes en standard, et jusqu'à 2 000 tonnes sur demande.

Demander un conseil technique Consulter la fiche officielle Téléchargements DAO officiels Charger mon fichier DAO Rondelles et écrous correspondants Notice et le Certificat de conformité Catalogue produit · Catalogue MEGA Lifting Point MLP · p. 24–25 Catalogue JDT complet en ligne

Fonction et utilisation

La conception circulaire répartit les efforts autour de la fixation. La partie supérieure démontable facilite la connexion, tandis que les têtes de vis intégrées limitent les risques de blocage accidentel. Des versions avec des CMU supérieures et des plages de température plus élevées sont disponibles sur demande.

Points principaux

CMU standard jusqu'à 250 t
CMU complète à 90°
Rotation à 360° et pivotement supérieur à 180°
Partie supérieure démontable
Vis testées contre les fissures
Versions spéciales jusqu'à 2 000 t sur demande

Rotation: 360°
Pivotement: plus de 180°
Température: -20 °C à +100 °C en standard; version spéciale jusqu'à -40 °C
Coefficient de sécurité: 4:1
Certifications indiquées: CE, UKCA
Identifications individuelles: RFID et/ou marquage par gravure

Dimensions

Sélection par dimension ou capacité

MLP-851 référence · CMU 90° 85 t MLP-1001 référence · CMU 90° 100 t MLP-1201 référence · CMU 90° 120 t MLP-2001 référence · CMU 90° 200 t MLP-2501 référence · CMU 90° 250 t

Lecture des cotes

Schéma dimensionnel du produit

Repérez les lettres et flèches du dessin avant de lire les valeurs correspondantes dans le tableau.

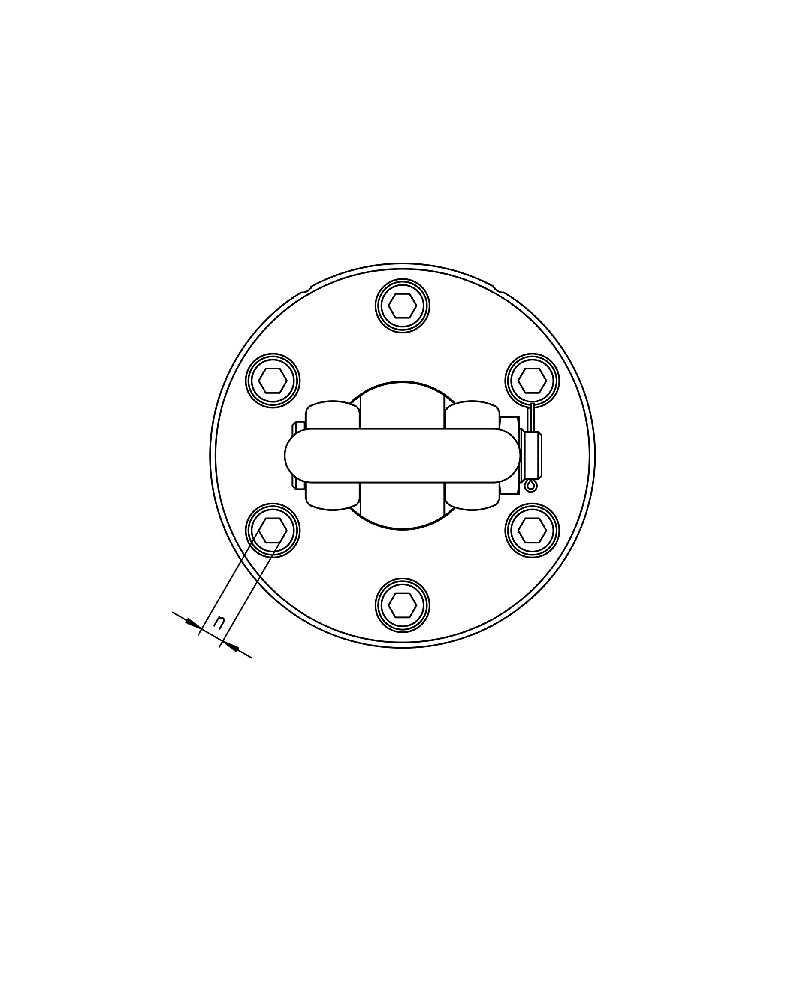

Vue cotée du MEGA Lifting Point MLP. Les lettres correspondent aux colonnes du tableau technique.

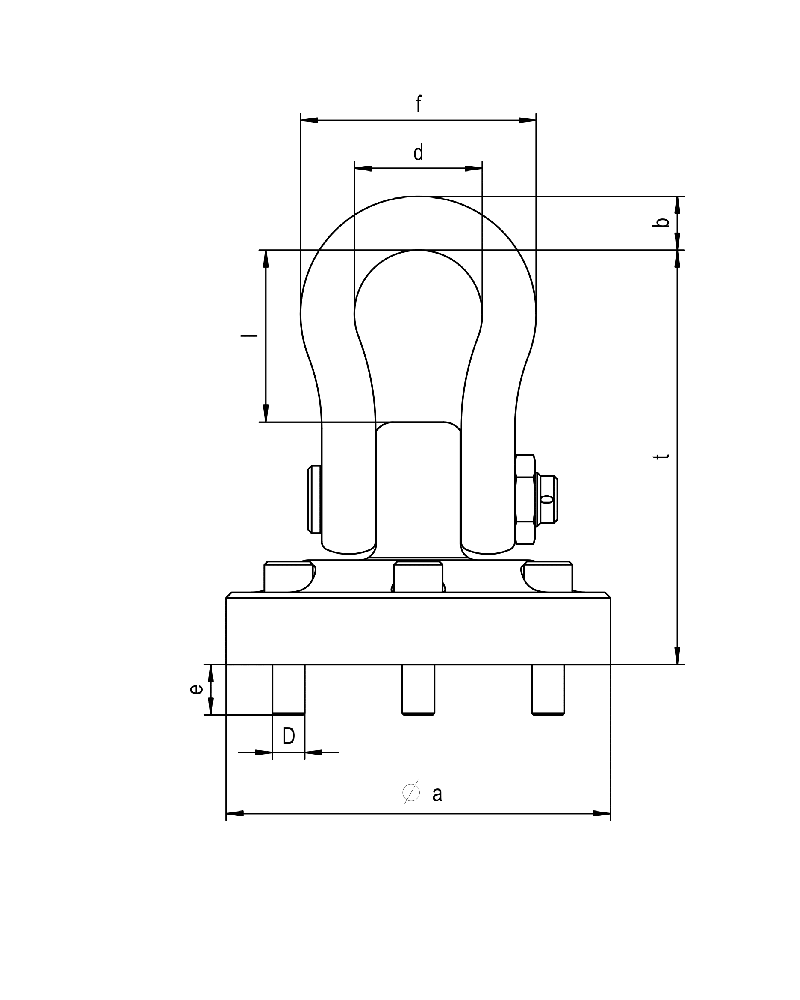

Vue complémentaire du MEGA Lifting Point MLP avec repérage des cotes. Les lettres correspondent aux colonnes du tableau technique.

Tableau technique complet

Désignation	Fixation / filetage	Référence	CMU 0°	CMU 90°	Pas	a	b	d	f	l	t	Poids du corps	Poids de la manille
MLP 85	6 x M48 x 75	0381385000	85 t	85 t	5 mm	400 mm	70 mm	180 mm	320 mm	209 mm	505 mm	141 kg	42 kg
MLP 100	6 x M48 x 75	0381310000	100 t	100 t	5 mm	400 mm	80 mm	190 mm	350 mm	271 mm	592 mm	145 kg	70 kg
MLP 120	6 x M48 x 75	0381312000	120 t	120 t	5 mm	571 mm	80 mm	190 mm	350 mm	255 mm	615 mm	292 kg	70 kg
MLP 200	10 x M48 x 75	0381320000	200 t	200 t	5 mm	650 mm	110 mm	275 mm	484 mm	393 mm	833 mm	439 kg	183 kg
MLP 250	12 x M48 x 75	0381325000	250 t	250 t	5 mm	730 mm	120 mm	300 mm	540 mm	450 mm	965 mm	656 kg	255 kg

CMU totales pour charges symétriques

Valeurs en tonnes reprises du catalogue JDT. Les angles sont mesurés entre le brin et la verticale. Pour une charge asymétrique à 2, 3 ou 4 brins, utilisez la valeur « 1 brin · 90° ». Pour un montage sur le côté de la charge, contrôlez la colonne à 90° par rapport à la surface de fixation.

Désignation	Fixation / filetage	1 brin · 0°	1 brin · 90° latéral	2 brins · 0°	2 brins · 90° latéral	2 brins · 0°-45°	2 brins · 45°-60°	3/4 brins · 0°-45°	3/4 brins · 45°-60°
MLP 85	6 x M48 x 75	85 t	85 t	170 t	170 t	119 t	85 t	178 t	127 t
MLP 100	6 x M48 x 75	100 t	100 t	200 t	200 t	140 t	100 t	210 t	150 t
MLP 120	6 x M48 x 75	120 t	120 t	240 t	240 t	168 t	120 t	252 t	180 t
MLP 200	10 x M48 x 75	200 t	200 t	400 t	400 t	280 t	200 t	420 t	300 t
MLP 250	12 x M48 x 75	250 t	250 t	500 t	500 t	350 t	250 t	525 t	375 t

Photographies et vues techniques

Anneau de levage pour charges très lourdes - vue 1

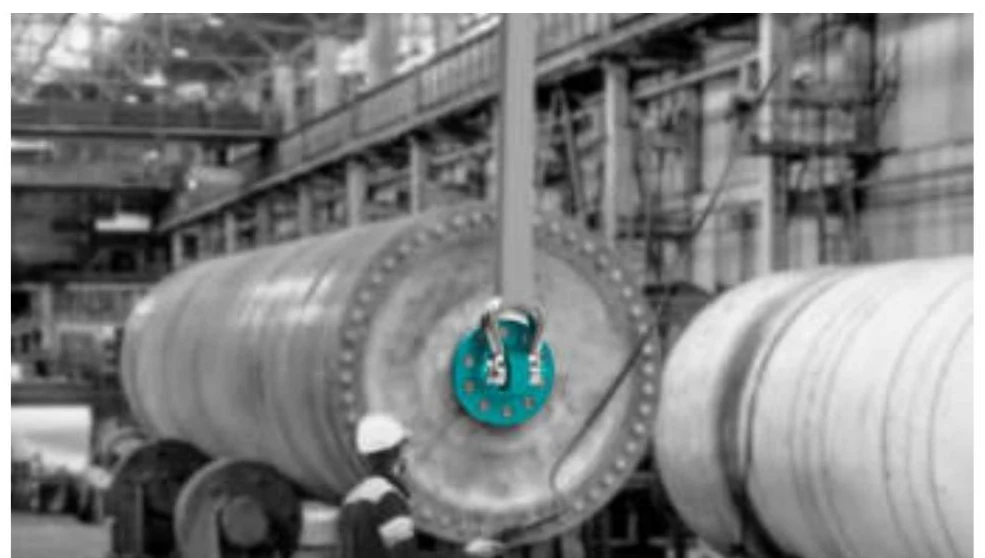

Anneau de levage pour charges très lourdes - vue 2
