Femelle / taraudé

Anneau de levage femelle articulé

Modèle présenté : THEIPA Point-F TP-F

Anneau pivotant à filetage intérieur, destiné à une fixation par vis ou tige filetée validée.

Anneau de levage femelle articulé

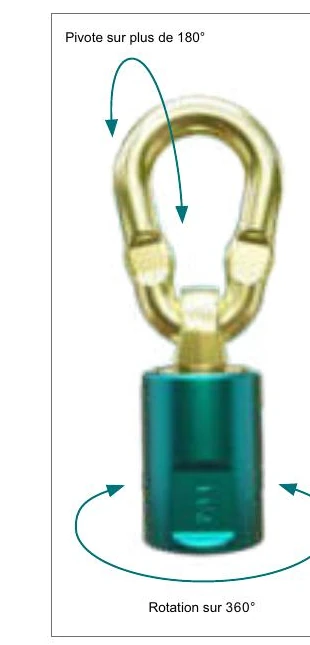

Anneau de levage femelle articulé température d’utilisation de -40°C à +400°CAnneau de levage femelle articulé coefficient de sécurité 4 par rapport à la ruptureAnneau de levage femelle articulé utilisable sous chargeAnneau de levage femelle articulé rotatif à 360° sous chargeanneau de levage femelle à visser, articulé et monté sur roulement à billes Pivote sur plus de 180°Anneau de levage femelle articulé avec roulement à billes intégréAnneau de levage femelle articulé 100% contrôlé par ressuageAnneau de levage femelle articulé avec vis de longueur variableAnneau de levage femelle articulé avec filetage métriqueAnneau de levage femelle articulé avec filetage UNCAnneau de levage femelle articulé avec puce RFIDAnneau de levage femelle articulé certifié DGUV-TestAnneau de levage femelle articulé certifié DEKRAAnneau de levage femelle articulé certifié UKCAAnneau de levage femelle articulé certifié CE

Fonction et utilisation

La version femelle reprend les fonctions de rotation et de pivotement de la gamme à émerillon. La profondeur de taraudage standard indiquée dans le catalogue est de 1,25 x d. La fixation doit utiliser des éléments appropriés et validés, notamment des vis de classe 10.9 testées contre les fissures.

Points principaux

  • Filetage intérieur métrique M12 à M36
  • Rotation à 360° sous charge
  • Pivotement supérieur à 180°
  • Profondeur standard du taraudage 1,25 x d
  • Coefficient de sécurité 4
  • Autres filetages et longueurs sur demande
Rotation
360°
Pivotement
plus de 180°
Température
-40 °C à +400 °C
Coefficient de sécurité
4:1
Certifications indiquées
DGUV Test, DEKRA
Identifications individuelles
RFID et/ou marquage par gravure
Dimensions

Sélection par dimension ou capacité

Lecture des cotes

Schéma dimensionnel du produit

Repérez les lettres et flèches du dessin avant de lire les valeurs correspondantes dans le tableau.

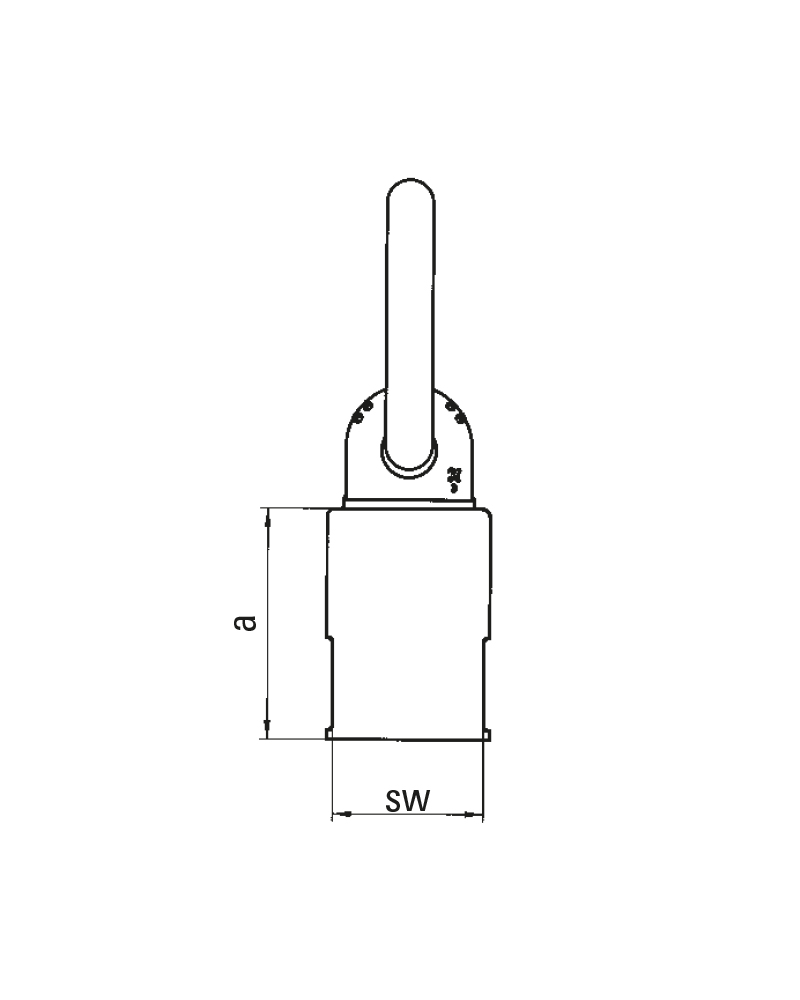

Schéma coté du THEIPA Point-F avec repérage des dimensions
Schéma coté du THEIPA Point-F avec repérage des dimensions. Les lettres correspondent aux colonnes du tableau technique.

Tableau technique complet

DésignationFixation / filetageRéférenceCMU 0°CMU 90°CouplePasabgSWtMaille Ø × t1 × b1Poids
TP-F 0,5M12 x 1503818000001,4 t0,5 t40 Nm1,75 mm45 mm36,5 mm73 mm34 mm66 mm13 x 55 x 32 mm0,61 kg
TP-F 1M16 x 2003818010002,8 t1 t130 Nm2 mm52 mm36,5 mm80 mm34 mm73 mm13 x 55 x 32 mm0,65 kg
TP-F 1,7M20 x 2503818020005 t1,7 t170 Nm2,5 mm66 mm52 mm106 mm46 mm95 mm16 x 70 x 34 mm1,5 kg
TP-F 2,1M24 x 3003818040008 t2,1 t280 Nm3 mm80 mm57 mm120 mm50 mm108 mm18 x 85 x 45 mm2,12 kg
TP-F 3,2M30 x 40038180600012 t3,2 t400 Nm3,5 mm94 mm70 mm148 mm65 mm131 mm20 x 86 x 46 mm3,7 kg
TP-F 5M36 x 45038180800015 t5 t600 Nm4 mm107 mm80 mm164 mm75 mm145 mm23 x 115 x 60 mm5,75 kg

CMU totales pour charges symétriques

Valeurs en tonnes reprises du catalogue JDT. Les angles sont mesurés entre le brin et la verticale. Pour une charge asymétrique à 2, 3 ou 4 brins, utilisez la valeur « 1 brin · 90° ». Pour un montage sur le côté de la charge, contrôlez la colonne à 90° par rapport à la surface de fixation.

DésignationFixation / filetage1 brin · 0°1 brin · 90° latéral2 brins · 0°2 brins · 90° latéral2 brins · 0°-45°2 brins · 45°-60°3/4 brins · 0°-45°3/4 brins · 45°-60°
TP-F 0,5M12 x 151,4 t0,5 t2,8 t1 t0,7 t0,5 t1 t0,75 t
TP-F 1M16 x 202,8 t1 t5,6 t2 t1,4 t1 t2,12 t1,5 t
TP-F 1,7M20 x 255 t1,7 t10 t3,4 t2,4 t1,7 t3,55 t2,5 t
TP-F 2,1M24 x 308 t2,1 t16 t4 t2,8 t2,1 t4,25 t3,15 t
TP-F 3,2M30 x 4012 t3,2 t24 t6,4 t4,25 t3,15 t6,7 t4,75 t
TP-F 5M36 x 4515 t5 t30 t10 t6,7 t5 t10 t7,5 t

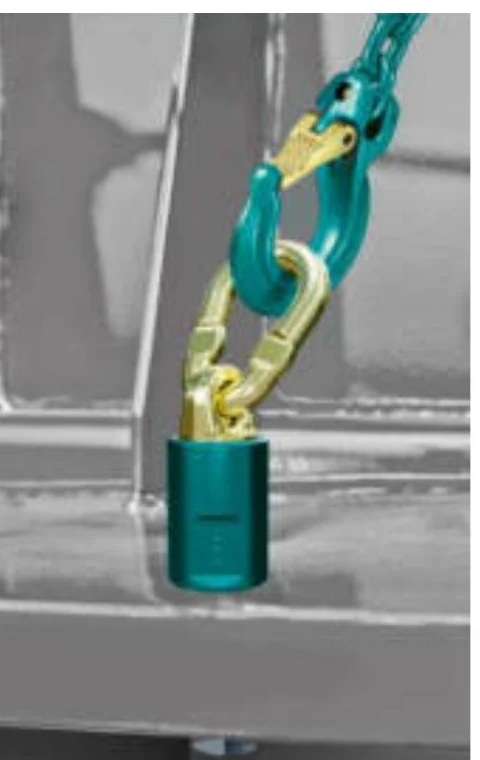

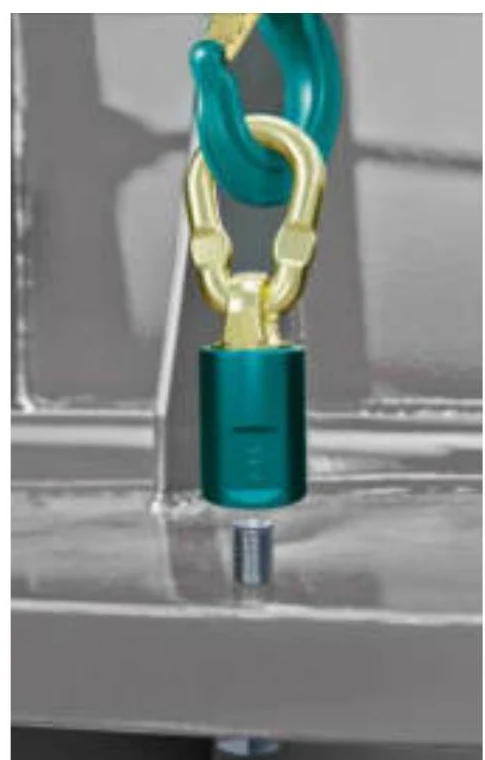

Photographies et vues techniques

Fichiers DAO

Aucun fichier DAO direct n’est publié sur la fiche officielle de cette famille. Le portail fabricant reste disponible pour vérifier les ajouts futurs.

Consulter les données DAO officielles

Documents officiels

Consultez la notice, les instructions de montage ou de soudage et les données CAO directement auprès du fabricant.

Questions fréquentes

La CMU est-elle identique dans toutes les directions ?

Oui. La CMU nominale inscrite sur l’anneau est valable quelle que soit la direction de traction autorisée. Selon le produit, des CMU supérieures à la CMU nominale peuvent être possibles lorsque l’anneau est chargé dans le plan, par exemple l’APH, ou dans l’axe de la vis, par exemple les THEIPA Point TP et Ring Point RP. Utilisez toujours le tableau de charge de la référence exacte.

Peut-on utiliser un autre filetage ?

Uniquement si cette exécution est documentée ou validée. Les filetages spéciaux disponibles sur demande ne doivent pas être considérés comme automatiquement compatibles.

Où trouver la notice ?

Le centre de notices officiel est accessible depuis le bouton ci-dessous et depuis la rubrique Navigation du pied de page.

Les fichiers DAO sont-ils gratuits ?

Oui. Les fichiers publics recensés sur les fiches jdt.fr ou jdt.de sont proposés localement lorsqu’une correspondance exacte est disponible. Le portail officiel reste indiqué pour les familles sans fichier direct publié.
