Anneau de levage à deux vis pour charge élevée
Modèle présenté : TPB-S
Anneau à étrier pour capacités de 15 à 32 tonnes, avec répartition des forces sur deux vis.
Fonction et utilisation

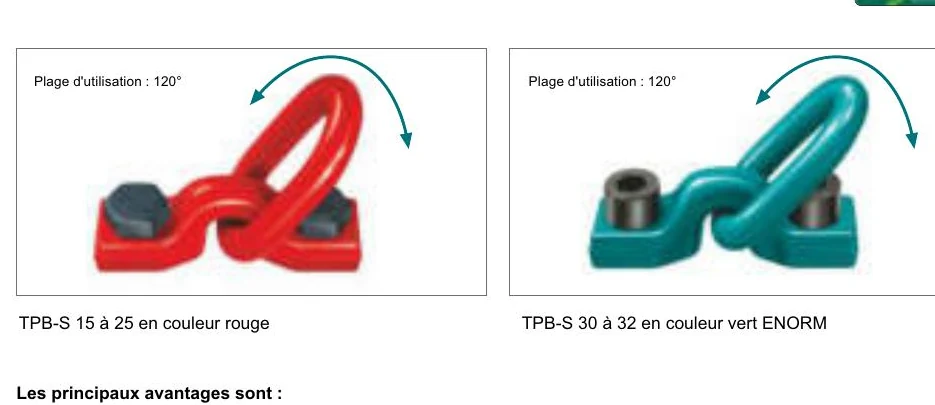

Les variantes 15 à 25 sont identifiées en rouge, les versions 30 et 32 en couleur ENORM. La plaque de base sert également de gabarit de marquage.
Points principaux
- CMU de 15 à 32 t à 90°
- Fixation par deux vis
- 100 % de la CMU transversalement
- Plage d'utilisation de 120°
- Vis testées contre les fissures
- Conception compacte
- Rotation
- -
- Pivotement
- 120°
- Température
- -20 °C à +200 °C sans réduction
- Coefficient de sécurité
- 4:1
- Certifications indiquées
- DEKRA
- Identifications individuelles
- RFID et/ou marquage par gravure
Sélection par dimension ou capacité

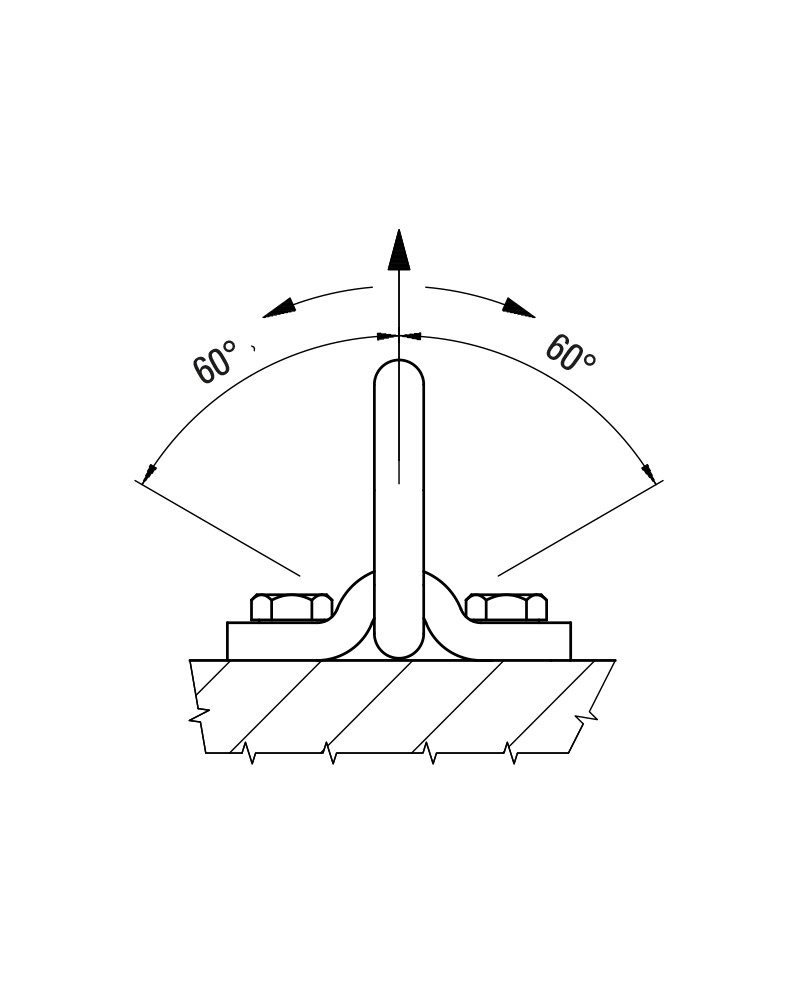

Schéma dimensionnel du produit
Repérez les lettres et flèches du dessin avant de lire les valeurs correspondantes dans le tableau.
Tableau technique complet
| Désignation | Fixation / filetage | Référence | CMU 0° | CMU 90° | Couple | a | b | c | d | e | f | g | k | Maille Ø × t1 × b1 | Poids |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TPB-S 15 | 2 x M36 x 100 | 0380515200 | 15 t | 15 t | 675 Nm | 175 mm | 255 mm | 72 mm | 39 mm | 40 mm | 90 mm | 110 mm | 60 mm | 32 x 150 x 75 mm | 9,52 kg |
| TPB-S 20 | 2 x M42 x 120 | 0380520200 | 20 t | 20 t | 1050 Nm | 200 mm | 295 mm | 90 mm | 45 mm | 50 mm | 116 mm | 140 mm | 70 mm | 40 x 190 x 100 mm | 18,47 kg |
| TPB-S 25 | 2 x M45 x 120 | 0380525200 | 25 t | 25 t | 1400 Nm | 200 mm | 295 mm | 90 mm | 48 mm | 50 mm | 116 mm | 140 mm | 70 mm | 40 x 190 x 100 mm | 19,09 kg |
| TPB-S 30 | 2 x M48 x 130 | 0381330100 | 30 t | 30 t | 1900 Nm | 200 mm | 295 mm | 90 mm | 50 mm | 50 mm | 116 mm | 140 mm | 80 mm | 40 x 190 x 100 mm | 20,76 kg |
| TPB-S 32 | 2 x M56 x 135 | 0381332100 | 32 t | 32 t | 2150 Nm | 230 mm | 340 mm | 96 mm | 62 mm | 50 mm | 116 mm | 140 mm | 85 mm | 40 x 190 x 100 mm | 25,25 kg |
CMU totales pour charges symétriques
Valeurs en tonnes reprises du catalogue JDT. Les angles sont mesurés entre le brin et la verticale. Pour une charge asymétrique à 2, 3 ou 4 brins, utilisez la valeur « 1 brin · 90° ». Pour un montage sur le côté de la charge, contrôlez la colonne à 90° par rapport à la surface de fixation.
| Désignation | Fixation / filetage | 1 brin · 0° | 1 brin · 90° latéral | 2 brins · 0° | 2 brins · 90° latéral | 2 brins · 0°-45° | 2 brins · 45°-60° | 3/4 brins · 0°-45° | 3/4 brins · 45°-60° |
|---|---|---|---|---|---|---|---|---|---|
| TPB-S 15 | 2 x M36 x 100 | 15 t | 15 t | 30 t | 30 t | 21,2 t | 15 t | 31,5 t | 22,4 t |
| TPB-S 20 | 2 x M42 x 120 | 20 t | 20 t | 40 t | 40 t | 28 t | 20 t | 42 t | 30 t |
| TPB-S 25 | 2 x M45 x 120 | 25 t | 25 t | 50 t | 50 t | 33,5 t | 25 t | 50 t | 37,5 t |
| TPB-S 30 | 2 x M48 x 130 | 30 t | 30 t | 60 t | 60 t | 42 t | 30 t | 63 t | 45 t |
| TPB-S 32 | 2 x M56 x 135 | 32 t | 32 t | 64 t | 64 t | 45 t | 32 t | 67 t | 47,5 t |

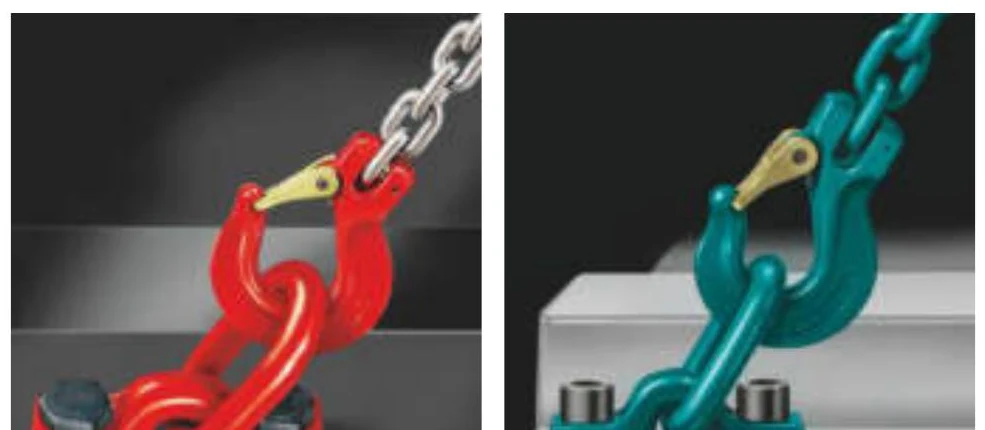

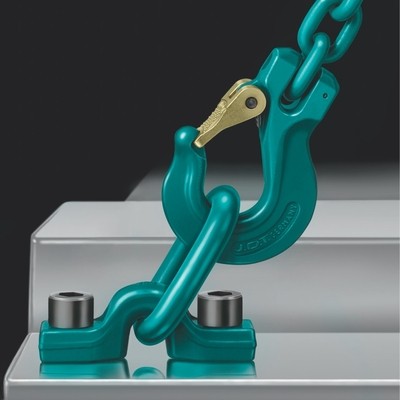

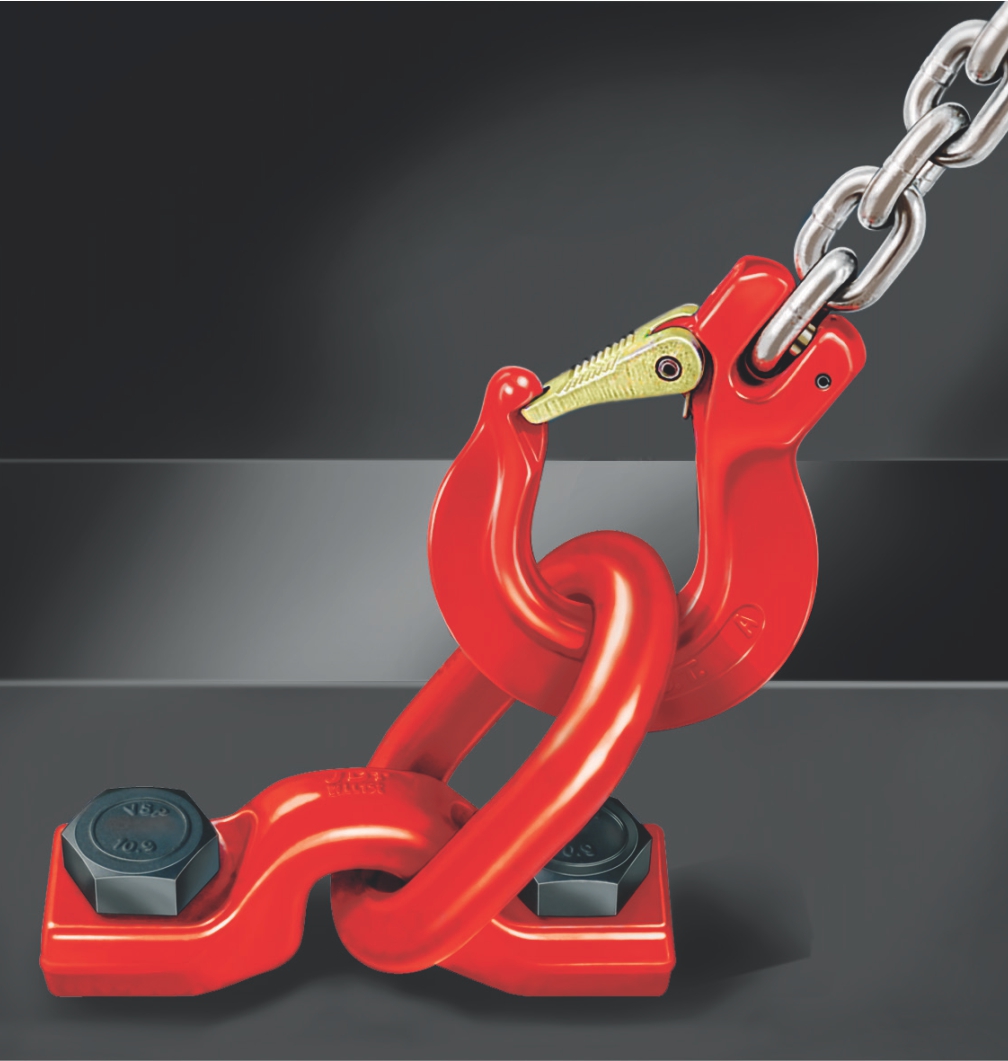

Photographies et vues techniques
Fichiers DAO
Aucun fichier DAO direct n’est publié sur la fiche officielle de cette famille. Le portail fabricant reste disponible pour vérifier les ajouts futurs.
Consulter les données DAO officiellesDocuments officiels
Consultez la notice, les instructions de montage ou de soudage et les données CAO directement auprès du fabricant.
Questions fréquentes
La CMU est-elle identique dans toutes les directions ?
Oui. La CMU nominale inscrite sur l’anneau est valable quelle que soit la direction de traction autorisée. Selon le produit, des CMU supérieures à la CMU nominale peuvent être possibles lorsque l’anneau est chargé dans le plan, par exemple l’APH, ou dans l’axe de la vis, par exemple les THEIPA Point TP et Ring Point RP. Utilisez toujours le tableau de charge de la référence exacte.
Peut-on utiliser un autre filetage ?
Uniquement si cette exécution est documentée ou validée. Les filetages spéciaux disponibles sur demande ne doivent pas être considérés comme automatiquement compatibles.
Où trouver la notice ?
Le centre de notices officiel est accessible depuis le bouton ci-dessous et depuis la rubrique Navigation du pied de page.
Les fichiers DAO sont-ils gratuits ?
Oui. Les fichiers publics recensés sur les fiches jdt.fr ou jdt.de sont proposés localement lorsqu’une correspondance exacte est disponible. Le portail officiel reste indiqué pour les familles sans fichier direct publié.
