Anneau de levage pivotant à souder
Modèle présenté : THEIPA Point-S TP-S

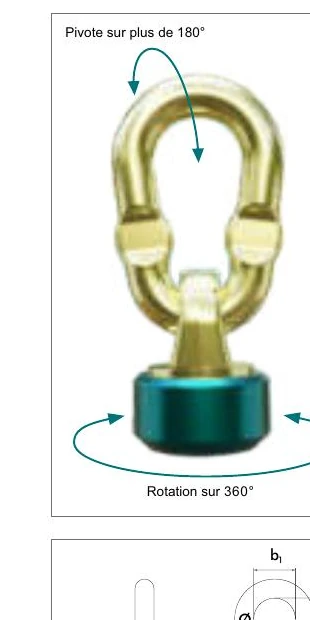

Anneau à émerillon soudable, tournant à 360° et pivotant sur plus de 180°, conçu pour le retournement et l'orientation de charges.
Fonction et utilisation
Le socle soudable bénéficie d'une surface optimisée et d'un plan incliné facilitant une soudure circulaire fermée. La sélection et le soudage doivent respecter l'instruction de soudage officielle.
Points principaux
- Rotation à 360° sous charge
- Pivotement supérieur à 180°
- Soudure circulaire fermée
- CMU valable à 90°
- Contrôle d'usure sans démontage
- Température jusqu'à +400 °C
- Rotation
- 360°
- Pivotement
- plus de 180°
- Température
- -40 °C à +400 °C
- Coefficient de sécurité
- 4:1
- Certifications indiquées
- DGUV Test, DEKRA
- Identifications individuelles
- RFID et/ou marquage par gravure
Sélection par dimension ou capacité

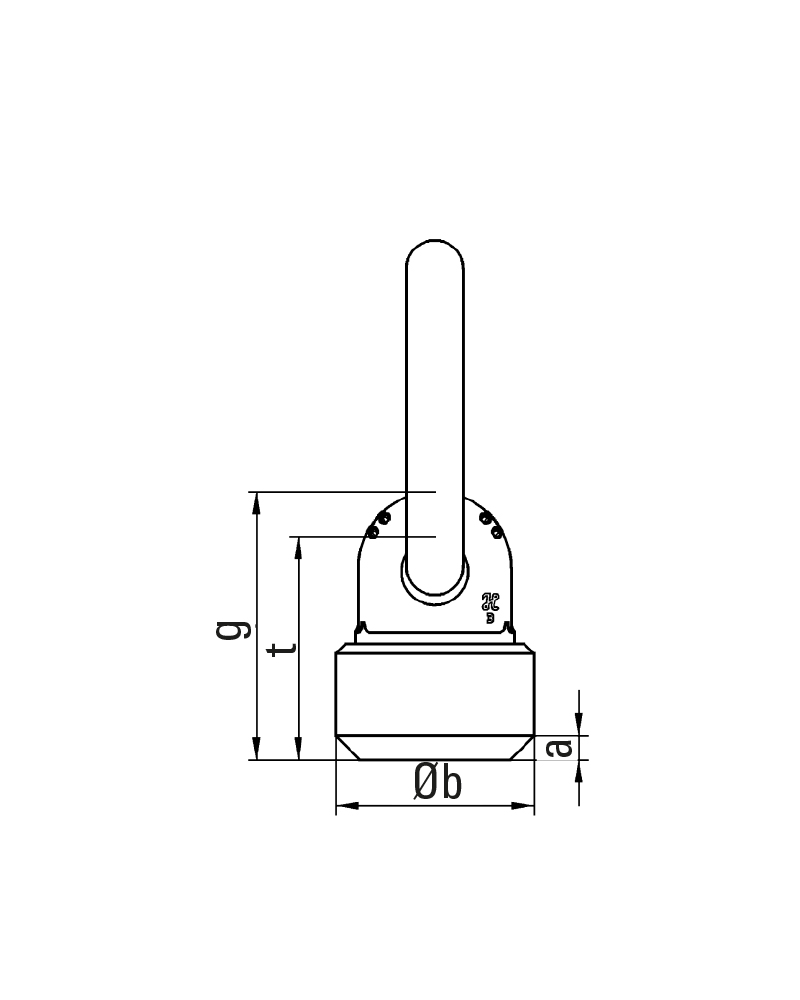

Schéma dimensionnel du produit
Repérez les lettres et flèches du dessin avant de lire les valeurs correspondantes dans le tableau.
Tableau technique complet
| Désignation | Fixation / filetage | Référence | CMU 0° | CMU 90° | a | b | g | t | Maille Ø × t1 × b1 | Poids |
|---|---|---|---|---|---|---|---|---|---|---|
| TP-S 2,5 | à souder | 0381502000 | 5 t | 2,5 t | 5,5 x 45° mm | 52 mm | 68 mm | 57 mm | 16 x 70 x 34 mm | 0,95 kg |
| TP-S 4 | à souder | 0381504000 | 8 t | 4 t | 7,0 x 45° mm | 57 mm | 74 mm | 62 mm | 18 x 85 x 45 mm | 1,3 kg |
| TP-S 6,7 | à souder | 0381506000 | 12 t | 6,7 t | 8,5 x 45° mm | 70 mm | 95 mm | 78 mm | 20 x 85 x 45 mm | 2,2 kg |
| TP-S 10 | à souder | 0381510000 | 15 t | 10 t | 10,0 x 45° mm | 80 mm | 102 mm | 83 mm | 23 x 115 x 60 mm | 3,3 kg |
| TP-S 17 | à souder | 0381517000 | 25 t | 17 t | 12,0 x 45° mm | 100 mm | 129 mm | 106 mm | 30 x 140 x 70 mm | 6,66 kg |
| TP-S 28 | à souder | 0381528000 | 32,5 t | 28 t | 12,0 x 45° mm | 129 mm | 174 mm | 135 mm | 34,5 x 170 x 80 mm | 13,67 kg |
CMU totales pour charges symétriques
Valeurs en tonnes reprises du catalogue JDT. Les angles sont mesurés entre le brin et la verticale. Pour une charge asymétrique à 2, 3 ou 4 brins, utilisez la valeur « 1 brin · 90° ». Pour un montage sur le côté de la charge, contrôlez la colonne à 90° par rapport à la surface de fixation.
| Désignation | Fixation / filetage | 1 brin · 0° | 1 brin · 90° latéral | 2 brins · 0° | 2 brins · 90° latéral | 2 brins · 0°-45° | 2 brins · 45°-60° | 3/4 brins · 0°-45° | 3/4 brins · 45°-60° |
|---|---|---|---|---|---|---|---|---|---|
| TP-S 2,5 | à souder | 5 t | 2,5 t | 10 t | 5 t | 3,55 t | 2,5 t | 5,3 t | 3,75 t |
| TP-S 4 | à souder | 8 t | 4 t | 16 t | 8 t | 5,6 t | 4 t | 8,5 t | 6 t |
| TP-S 6,7 | à souder | 12 t | 6,7 t | 24 t | 13,4 t | 9,5 t | 6,7 t | 14 t | 10 t |
| TP-S 10 | à souder | 15 t | 10 t | 30 t | 20 t | 14 t | 10 t | 21,2 t | 15 t |
| TP-S 17 | à souder | 25 t | 17 t | 50 t | 34 t | 23,5 t | 17 t | 35 t | 25 t |
| TP-S 28 | à souder | 32,5 t | 28 t | 65 t | 56 t | 39 t | 28 t | 58 t | 42 t |
Photographies et vues techniques
Fichiers DAO
Aucun fichier DAO direct n’est publié sur la fiche officielle de cette famille. Le portail fabricant reste disponible pour vérifier les ajouts futurs.
Consulter les données DAO officiellesDocuments officiels
Consultez la notice, les instructions de montage ou de soudage et les données CAO directement auprès du fabricant.
Questions fréquentes
La CMU est-elle identique dans toutes les directions ?
Oui. La CMU nominale inscrite sur l’anneau est valable quelle que soit la direction de traction autorisée. Selon le produit, des CMU supérieures à la CMU nominale peuvent être possibles lorsque l’anneau est chargé dans le plan, par exemple l’APH, ou dans l’axe de la vis, par exemple les THEIPA Point TP et Ring Point RP. Utilisez toujours le tableau de charge de la référence exacte.
Peut-on utiliser un autre filetage ?
Uniquement si cette exécution est documentée ou validée. Les filetages spéciaux disponibles sur demande ne doivent pas être considérés comme automatiquement compatibles.
Où trouver la notice ?
Le centre de notices officiel est accessible depuis le bouton ci-dessous et depuis la rubrique Navigation du pied de page.
Les fichiers DAO sont-ils gratuits ?
Oui. Les fichiers publics recensés sur les fiches jdt.fr ou jdt.de sont proposés localement lorsqu’une correspondance exacte est disponible. Le portail officiel reste indiqué pour les familles sans fichier direct publié.
