Anneau de levage rotatif automatique
Modèle présenté : Ring Point RP
Anneau forgé à mécanisme breveté, montable sans outil et orientable automatiquement dans la direction de traction.
Fonction et utilisation
La conception à embrayage par pression permet le montage et le démontage sans outil. La gamme comprend des filetages métriques et UNC, ainsi que des longueurs variables jusqu'à 200 mm selon la version.
Points principaux
- Montage et démontage sans outil
- Rotation à 360°
- Orientation dans le sens de traction
- Longueurs variables jusqu'à 200 mm
- CMU valable à 90°
- Revêtement thermopoudré RAL 5021
- Rotation
- 360°
- Pivotement
- orientation automatique
- Température
- -40 °C à +300 °C
- Coefficient de sécurité
- 4:1
- Certifications indiquées
- CE, UKCA, DGUV Test, DEKRA
- Identifications individuelles
- RFID et/ou marquage par gravure
Sélection par dimension ou capacité

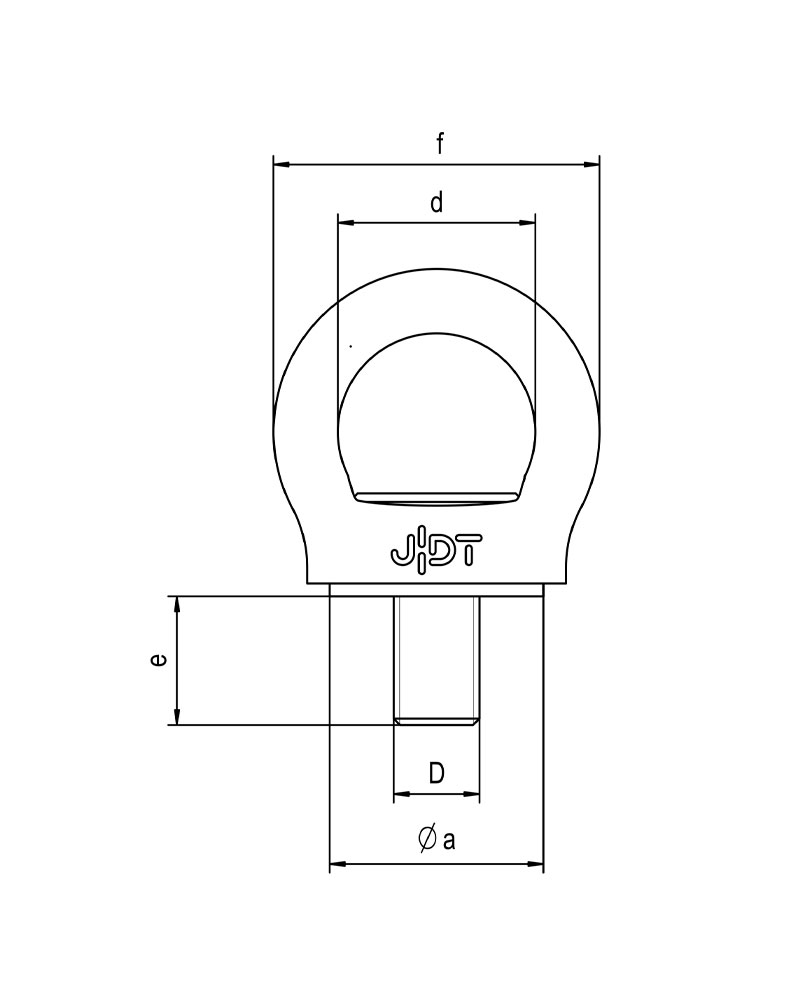

Schéma dimensionnel du produit
Repérez les lettres et flèches du dessin avant de lire les valeurs correspondantes dans le tableau.
Tableau technique complet
| Désignation | Fixation / filetage | Longueur variable | Référence | CMU 0° | CMU 90° | Pas | a | b | c | d | f | g | t | Poids |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RP 0,35 | M8 x 18 | 8-200 mm | 0382100008 | 1 t | 0,35 t | 1,25 mm | 30 mm | 10 mm | 5 mm | 25 mm | 45 mm | - | 37 mm | 0,12 kg |
| RP 0,5 | M10 x 18 | 10-200 mm | 0382100001 | 1,5 t | 0,5 t | 1,5 mm | 30 mm | 10 mm | 5 mm | 25 mm | 45 mm | - | 37 mm | 0,13 kg |
| RP 0,7 | M12 x 18 | 12-200 mm | 0382100000 | 2,4 t | 0,7 t | 1,75 mm | 38 mm | 13 mm | 7 mm | 34 mm | 60 mm | - | 49 mm | 0,3 kg |
| RP 1,5 | M16 x 20 | 16-200 mm | 0382101000 | 4 t | 1,5 t | 2 mm | 42 mm | 14 mm | 10 mm | 36 mm | 64 mm | - | 51 mm | 0,4 kg |
| RP 2,3 | M20 x 30 | 20-200 mm | 0382102000 | 5,5 t | 2,3 t | 2,5 mm | 50 mm | 15 mm | 12 mm | 46 mm | 76 mm | - | 61 mm | 0,7 kg |
| RP 3,2 | M24 x 30 | 24-200 mm | 0382103000 | 8 t | 3,2 t | 3 mm | 64 mm | 19 mm | 15 mm | 52 mm | 90 mm | - | 74 mm | 1,2 kg |
| RP 4,5 | M30 x 35 | 30-200 mm | 0382104000 | 12 t | 4,5 t | 3,5 mm | 75 mm | 25 mm | 19 mm | 62 mm | 112 mm | - | 91 mm | 2,2 kg |
| RP 0,35 | 5/16"-18 UNC-2A | 8-200 mm | 0382100502 | 1 t | 0,35 t | - | 30 mm | 10 mm | 5 mm | 25 mm | 45 mm | 21 mm | 37 mm | 0,12 kg |
| RP 0,35 | 3/8"-16 UNC-2A | 8-200 mm | 0382100503 | 1 t | 0,35 t | - | 30 mm | 10 mm | 5 mm | 25 mm | 45 mm | 21 mm | 37 mm | 0,12 kg |
| RP 0,5 | 7/16"-14 UNC-2A | 10-200 mm | 0382100504 | 1,5 t | 0,5 t | - | 30 mm | 10 mm | 5 mm | 25 mm | 45 mm | 21 mm | 37 mm | 0,13 kg |
| RP 0,7 | 1/2"-13 UNC-2A | 12-200 mm | 0382100501 | 2,4 t | 0,7 t | - | 38 mm | 13 mm | 7 mm | 34 mm | 60 mm | 30 mm | 49 mm | 0,3 kg |
| RP 1,5 | 5/8"-11 UNC-2A | 16-200 mm | 0382101501 | 4 t | 1,5 t | - | 42 mm | 14 mm | 10 mm | 36 mm | 64 mm | 10 mm | 51 mm | 0,4 kg |
| RP 2,3 | 3/4"-10 UNC-2A | 20-200 mm | 0382102502 | 5,5 t | 2,3 t | - | 50 mm | 15 mm | 12 mm | 46 mm | 76 mm | 12 mm | 61 mm | 0,7 kg |
| RP 2,3 | 7/8"-9 UNC-2A | 20-200 mm | 0382102503 | 5,5 t | 2,3 t | - | 50 mm | 15 mm | 12 mm | 46 mm | 76 mm | 12 mm | 61 mm | 0,7 kg |
| RP 3,2 | 1"-8 UNC-2A | 30-200 mm | 0382103501 | 8 t | 3,2 t | - | 64 mm | 19 mm | 15 mm | 52 mm | 90 mm | 14 mm | 74 mm | 1,2 kg |
| RP 4,5 | 1 1/4"-7 UNC-2A | 35-200 mm | 0382104501 | 12 t | 4,5 t | - | 75 mm | 25 mm | 19 mm | 62 mm | 112 mm | 17 mm | 91 mm | 2,2 kg |
CMU totales pour charges symétriques
Valeurs en tonnes reprises du catalogue JDT. Les angles sont mesurés entre le brin et la verticale. Pour une charge asymétrique à 2, 3 ou 4 brins, utilisez la valeur « 1 brin · 90° ». Pour un montage sur le côté de la charge, contrôlez la colonne à 90° par rapport à la surface de fixation.
| Désignation | Fixation / filetage | 1 brin · 0° | 1 brin · 90° latéral | 2 brins · 0° | 2 brins · 90° latéral | 2 brins · 0°-45° | 2 brins · 45°-60° | 3/4 brins · 0°-45° | 3/4 brins · 45°-60° |
|---|---|---|---|---|---|---|---|---|---|
| RP 0,35 | M8 x 18 | 1 t | 0,35 t | 2 t | 0,7 t | 0,5 t | 0,35 t | 0,74 t | 0,53 t |
| RP 0,5 | M10 x 18 | 1,5 t | 0,5 t | 3 t | 1 t | 0,7 t | 0,5 t | 1 t | 0,75 t |
| RP 0,7 | M12 x 18 | 2,4 t | 0,7 t | 4,8 t | 1,4 t | 1 t | 0,7 t | 1,5 t | 1,1 t |
| RP 1,5 | M16 x 20 | 4 t | 1,5 t | 8 t | 3 t | 2,1 t | 1,5 t | 3,2 t | 2,3 t |
| RP 2,3 | M20 x 30 | 5,5 t | 2,3 t | 11 t | 4,6 t | 3,3 t | 2,3 t | 4,8 t | 3,5 t |
| RP 3,2 | M24 x 30 | 8 t | 3,2 t | 16 t | 6,4 t | 4,5 t | 3,2 t | 6,7 t | 4,8 t |
| RP 4,5 | M30 x 35 | 12 t | 4,5 t | 24 t | 9 t | 6,4 t | 4,5 t | 9,6 t | 6,8 t |
| RP 0,35 | 5/16"-18 UNC-2A | 1 t | 0,35 t | 2 t | 0,7 t | 0,5 t | 0,35 t | 0,74 t | 0,53 t |
| RP 0,35 | 3/8"-16 UNC-2A | 1 t | 0,35 t | 2 t | 0,7 t | 0,5 t | 0,35 t | 0,74 t | 0,53 t |
| RP 0,5 | 7/16"-14 UNC-2A | 1,5 t | 0,5 t | 3 t | 1 t | 0,7 t | 0,5 t | 1 t | 0,75 t |
| RP 0,7 | 1/2"-13 UNC-2A | 2,4 t | 0,7 t | 4,8 t | 1,4 t | 1 t | 0,7 t | 1,5 t | 1,1 t |
| RP 1,5 | 5/8"-11 UNC-2A | 4 t | 1,5 t | 8 t | 3 t | 2,1 t | 1,5 t | 3,2 t | 2,3 t |
| RP 2,3 | 3/4"-10 UNC-2A | 5,5 t | 2,3 t | 11 t | 4,6 t | 3,3 t | 2,3 t | 4,8 t | 3,5 t |
| RP 2,3 | 7/8"-9 UNC-2A | 5,5 t | 2,3 t | 11 t | 4,6 t | 3,3 t | 2,3 t | 4,8 t | 3,5 t |
| RP 3,2 | 1"-8 UNC-2A | 8 t | 3,2 t | 16 t | 6,4 t | 4,5 t | 3,2 t | 6,7 t | 4,8 t |
| RP 4,5 | 1 1/4"-7 UNC-2A | 12 t | 4,5 t | 24 t | 9 t | 6,4 t | 4,5 t | 9,6 t | 6,8 t |

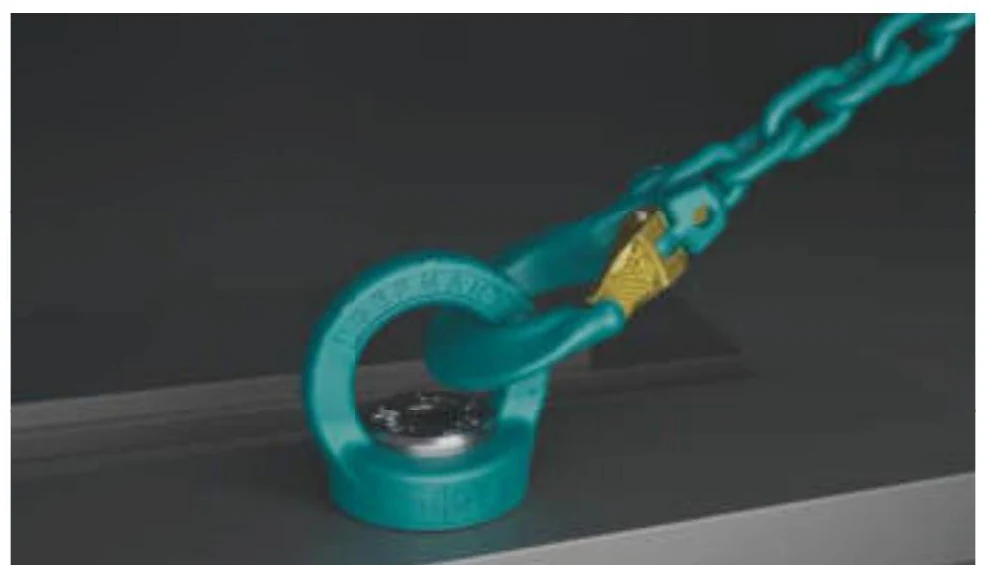

Photographies et vues techniques
Fichiers DAO
Aucun fichier DAO direct n’est publié sur la fiche officielle de cette famille. Le portail fabricant reste disponible pour vérifier les ajouts futurs.
Consulter les données DAO officiellesFlexibilité maximale pour le Ring Point RP
Le Ring Point RP peut être installé sans outil ou à l’aide de la clé de montage fournie comme outil supplémentaire, selon la préférence de l’utilisateur et l’accessibilité du montage.
- montage et démontage sans outil grâce au mécanisme breveté ;
- clé de montage utilisable comme option supplémentaire ;
- passage automatique en mode libre de rotation après le montage ;

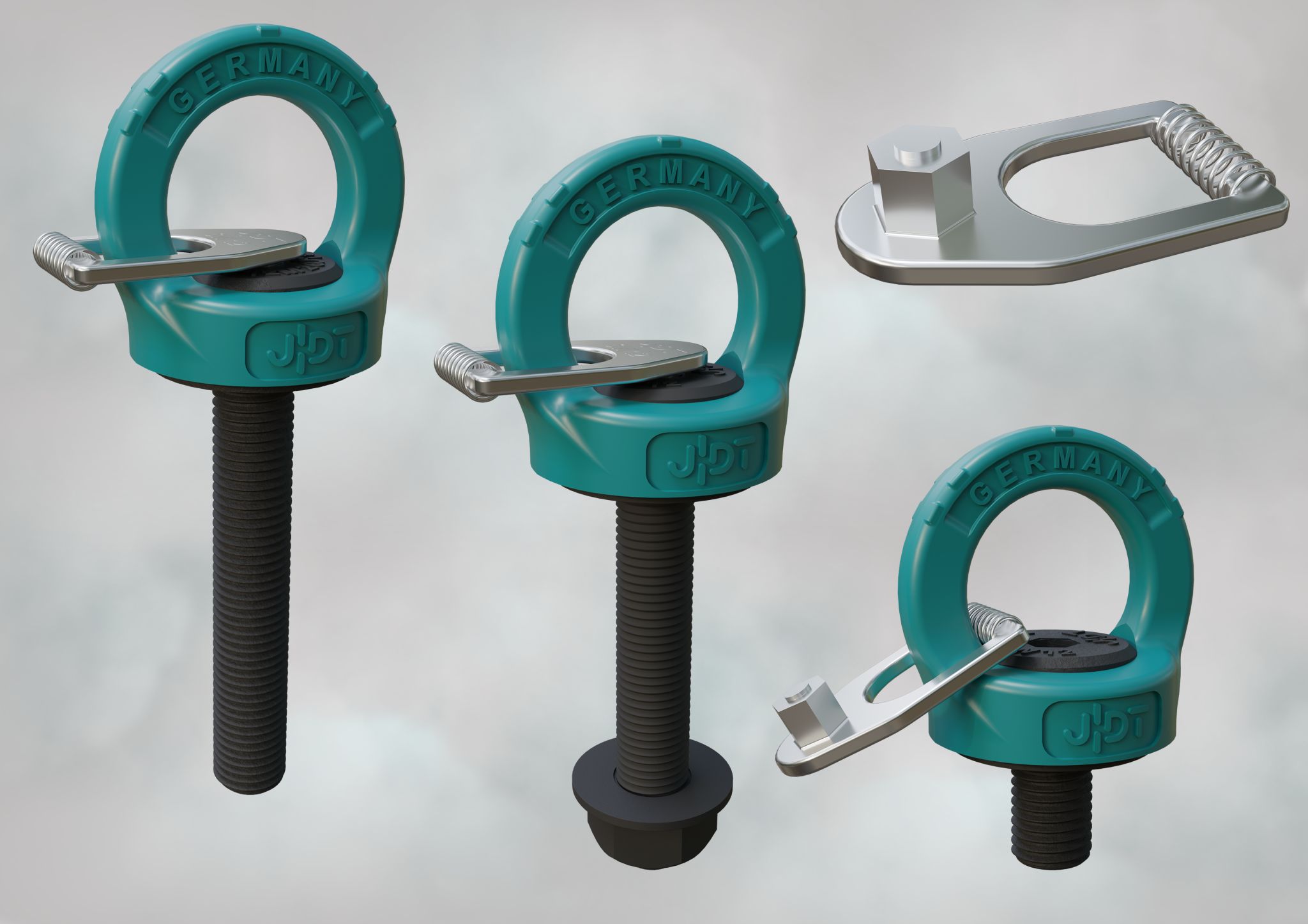

- Version avec clé ;
- Version longue vis ;
- Version à longueur variable avec clé.
Une alternative moderne aux anneaux articulés
L’anneau de levage rotatif représente une excellente alternative aux anneaux articulés. Plus économique, il assure la rotation avec le déport nécessaire pour éviter qu’un connecteur, par exemple un crochet ou une manille, ne frotte contre la charge.
Les anneaux rotatifs conventionnels présentent toutefois des inconvénients pour l’opérateur : une clé ou un système de verrouillage extérieur est souvent nécessaire pour solidariser la vis et l’anneau pendant le vissage et le dévissage. L’oubli de ce verrouillage peut provoquer la rupture de la vis ou du verrou lors du levage, avec un risque de basculement incontrôlé ou de chute de la charge.
La solution JDT reprend le principe de sécurité d’un bouchon de bouteille avec sécurité enfant : une pression sur l’anneau enclenche la vis et permet le vissage ou le dévissage sans outil extérieur. Le mécanisme breveté replace ensuite automatiquement l’anneau en rotation libre. Son système à ressort limite également les bruits intempestifs.
Les repères d’angles d’élingage de 0°, 45° et 60° sont clairement indiqués. L’élingueur peut ainsi identifier l’angle sans outil extérieur et réduire le risque de surcharge.
Caractéristiques principales
- Sécurité renforcée : mécanisme conçu pour prévenir les déconnexions accidentelles et sécuriser l’opération de levage.
- Durabilité supérieure : matériaux haute résistance conçus pour les conditions exigeantes et les charges lourdes.
- Design unique : montage et démontage sans outil, rotation fluide et réduction des contraintes parasites sur l’équipement.
- Installation facile : mise en place rapide et ergonomique sur le site.
Cette solution s’adresse notamment aux opérations de construction, de fabrication et de logistique nécessitant un anneau rotatif fiable et simple à manipuler.
Documents officiels
Consultez la notice, les instructions de montage ou de soudage et les données CAO directement auprès du fabricant.
Questions fréquentes
La CMU est-elle identique dans toutes les directions ?
Oui. La CMU nominale inscrite sur l’anneau est valable quelle que soit la direction de traction autorisée. Selon le produit, des CMU supérieures à la CMU nominale peuvent être possibles lorsque l’anneau est chargé dans le plan, par exemple l’APH, ou dans l’axe de la vis, par exemple les THEIPA Point TP et Ring Point RP. Utilisez toujours le tableau de charge de la référence exacte.
Peut-on utiliser un autre filetage ?
Uniquement si cette exécution est documentée ou validée. Les filetages spéciaux disponibles sur demande ne doivent pas être considérés comme automatiquement compatibles.
Où trouver la notice ?
Le centre de notices officiel est accessible depuis le bouton ci-dessous et depuis la rubrique Navigation du pied de page.
Les fichiers DAO sont-ils gratuits ?
Oui. Les fichiers publics recensés sur les fiches jdt.fr ou jdt.de sont proposés localement lorsqu’une correspondance exacte est disponible. Le portail officiel reste indiqué pour les familles sans fichier direct publié.
