Crochet de levage à visser
Modèle présenté : EAHKG
Crochet de levage fixé par vis, disponible de 1,4 à 10 tonnes.
Fonction et utilisation
Les vis doivent être au minimum de classe 8.8 et contrôlées contre les fissures. La plage d'utilisation suit les limites angulaires du crochet soudable associé.
Points principaux
- CMU de 1,4 à 10 t
- Fixation à visser
- Crochet avec linguet robuste
- Plage d'utilisation clairement définie
- Coefficient de sécurité 4
- Documentation et CAO disponibles
- Rotation
- -
- Pivotement
- 0-45° axial; 0-15° latéral
- Température
- -20 °C à +400 °C
- Coefficient de sécurité
- 4:1
- Certifications indiquées
- DEKRA
- Identifications individuelles
- RFID et/ou marquage par gravure
Sélection par dimension ou capacité

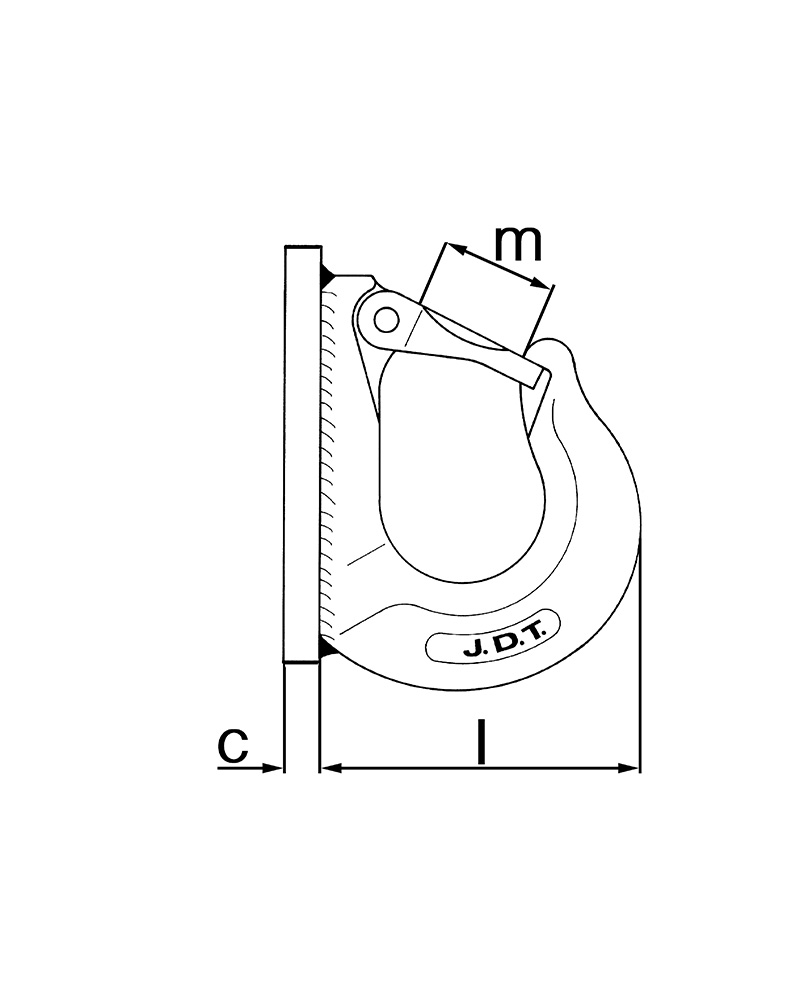

Schéma dimensionnel du produit
Repérez les lettres et flèches du dessin avant de lire les valeurs correspondantes dans le tableau.
Tableau technique complet
| Désignation | Fixation / filetage | Référence | CMU nominale | b | c | d | h | l | m | t1 | t2 | Poids |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EAHKG 6 | M12 | 0362806000 | 1,4 t | 100 mm | 10 mm | 13 mm | 100 mm | 68 mm | 22 mm | 60 mm | 70 mm | 1,1 kg |
| EAHKG 8 | M12 | 0362808000 | 2,5 t | 110 mm | 10 mm | 13 mm | 135 mm | 90 mm | 30 mm | 75 mm | 80 mm | 1,76 kg |
| EAHKG 10 | M16 | 0362810000 | 4 t | 130 mm | 12 mm | 17 mm | 155 mm | 105 mm | 37 mm | 100 mm | 95 mm | 3,2 kg |
| EAHKG 13 | M20 | 0362813000 | 6,7 t | 160 mm | 15 mm | 22 mm | 185 mm | 136 mm | 47 mm | 120 mm | 110 mm | 5,8 kg |
| EAHKG 16 | M24 | 0362816000 | 10 t | 180 mm | 15 mm | 26 mm | 220 mm | 140 mm | 51 mm | 150 mm | 120 mm | 8 kg |
Photographies et vues techniques
Fichiers DAO
Aucun fichier DAO direct n’est publié sur la fiche officielle de cette famille. Le portail fabricant reste disponible pour vérifier les ajouts futurs.
Consulter les données DAO officiellesDocuments officiels
Consultez la notice, les instructions de montage ou de soudage et les données CAO directement auprès du fabricant.
