Direction de traction

Limites de chargement des anneaux traditionnels

Un anneau fixe ne peut pas suivre librement une traction latérale ou changeante. Un mauvais alignement concentre les efforts et peut endommager l’anneau, la vis ou le taraudage.

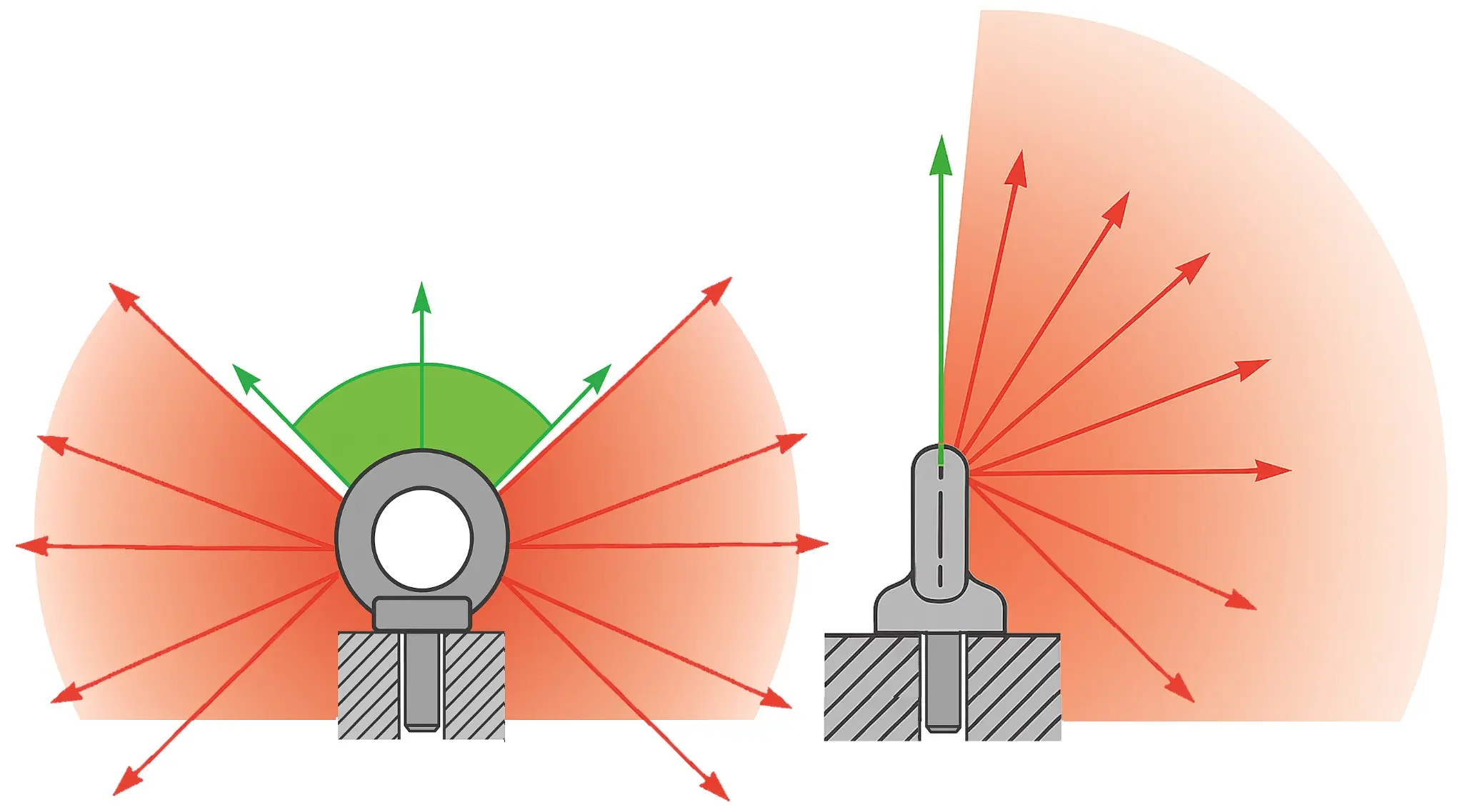

Comparaison des directions de traction admises entre anneau orientable et anneau traditionnel — L’anneau orientable offre une plage de réorientation ; l’anneau traditionnel reste limité par son plan de traction.

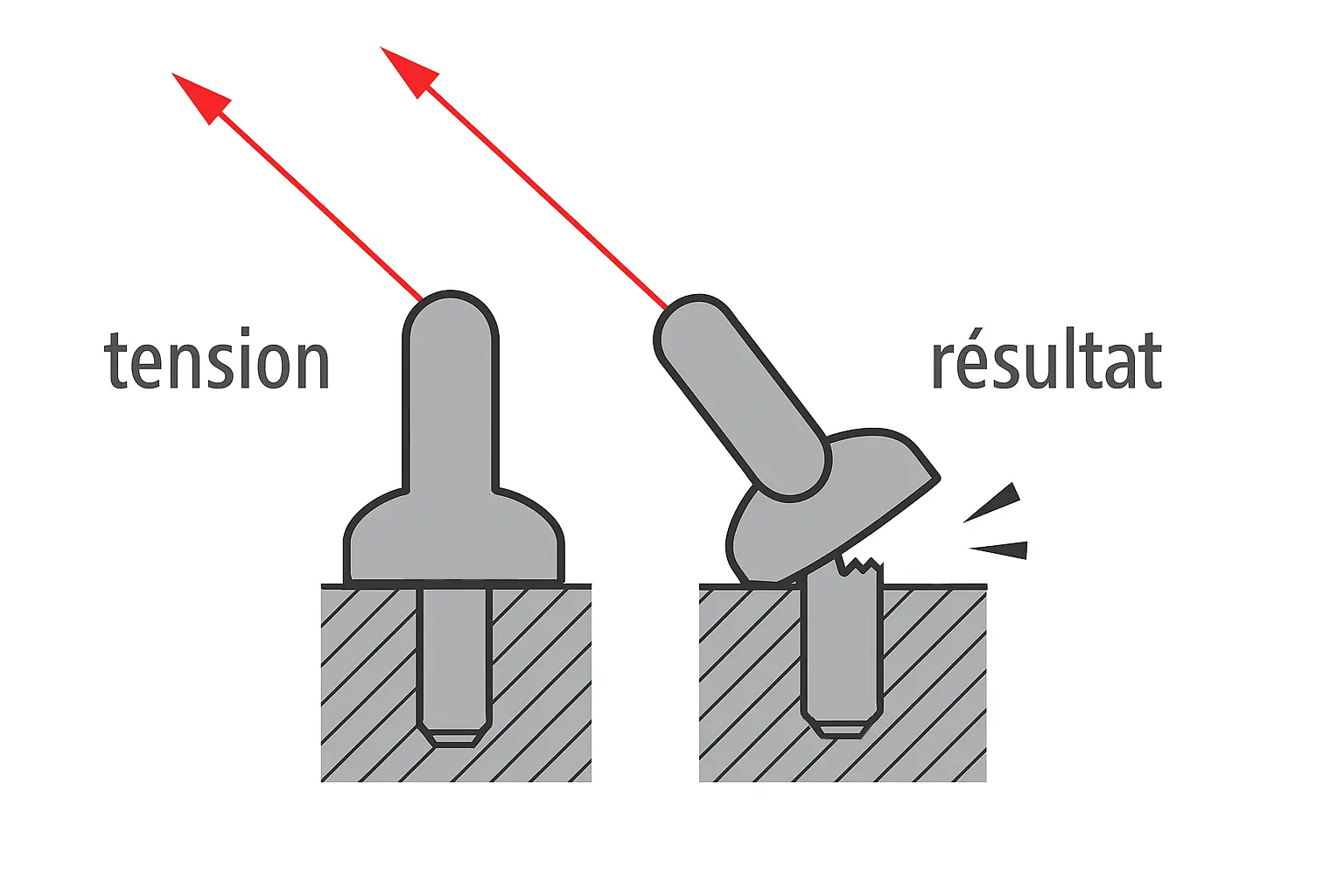

Résultat d’une traction latérale sur un anneau traditionnel — Une traction latérale peut provoquer un appui de travers, un dévissage ou une déformation du système fileté.

Risques principaux

traction hors du plan prévu ;
effort de flexion dans la tige filetée ;
appui partiel de l’embase ;
desserrage lors d’un changement de direction ;
perte de capacité en présence d’un contact parasite.

Solution

Lorsque la direction de traction peut changer, sélectionner un anneau articulé ou orientable dont la CMU est explicitement documentée pour la direction considérée.
