Fiche de connexion à insérer

Axe de connexion EEB 16

Broche à connexion à chape destinée à une perforation simple de 46-52 mm, avec une CMU documentée de 10 t.

Désignation et caractéristiques

Désignation: EEB 16
CMU: 10 t
Ø d min.-max.: 46-52 mm
l2: 29 mm
t: 54 mm
Référence catalogue: 0352516…

La référence est complétée selon la fabrication. Les dimensions d et l1 doivent être communiquées ; l1 doit être au moins égal à 2d selon les données du catalogue.

Demander cette exécution EEB Notice et le Certificat de conformitéRetour à la gamme EEB

EEB 16, axe de connexion à chape — EEB 16 : illustration de la gamme ; la longueur et la géométrie finales dépendent de la fabrication.

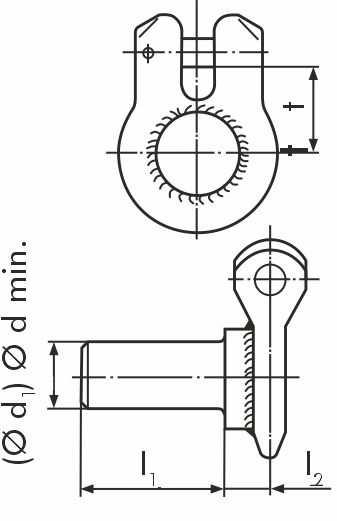

Dimensions de l’axe EEB 16 — Repérage des dimensions à communiquer pour l’étude de l’axe.

Points à vérifier

matière et épaisseur de la plaque ou de l’outil ;
diamètre, état et tolérances de la perforation ;
distance du trou aux bords ;
direction de traction et liberté de mouvement ;
jeux, appuis et risque de contact parasite.
