Une connexion positive par le trou de la plaque

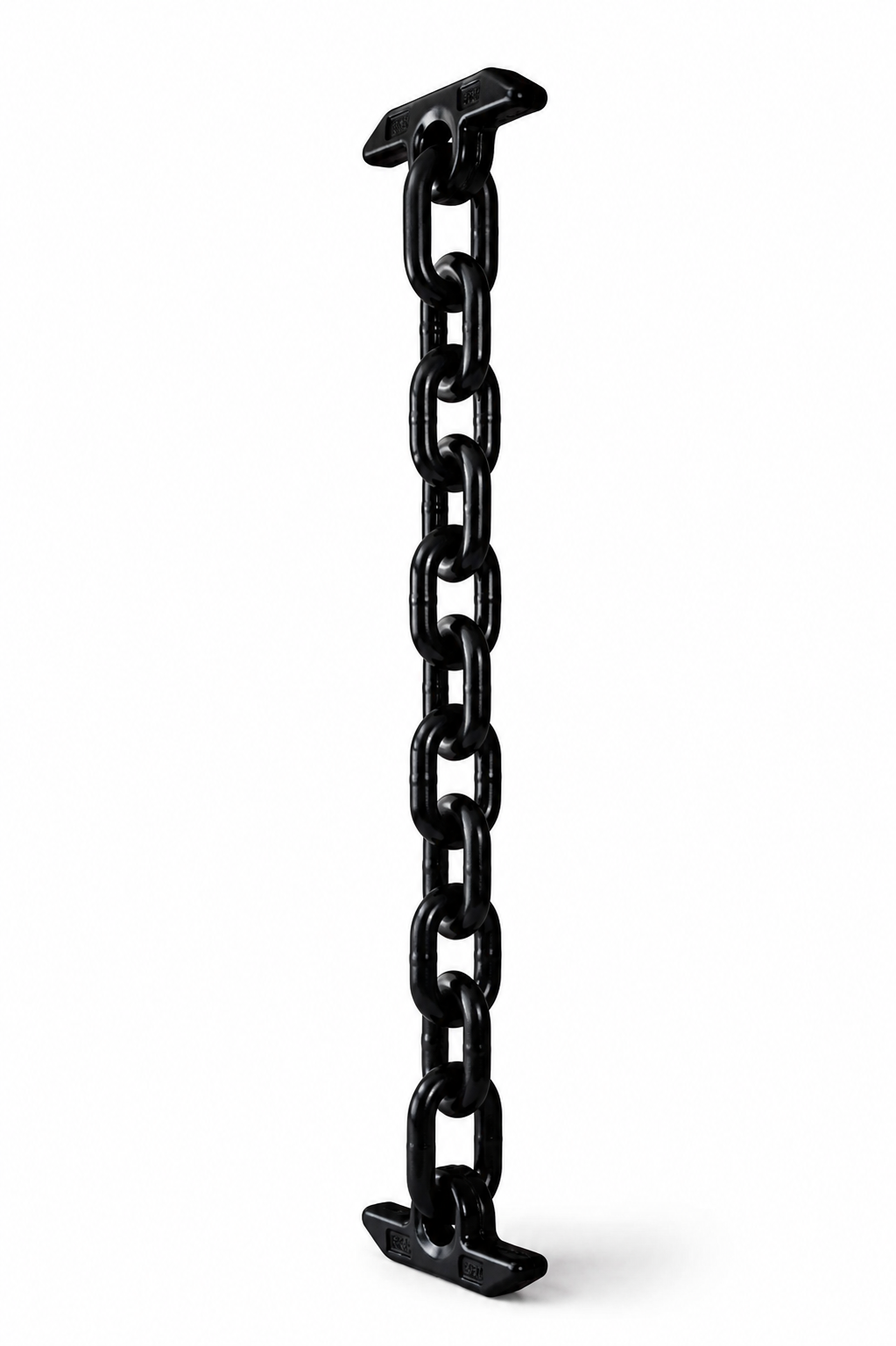

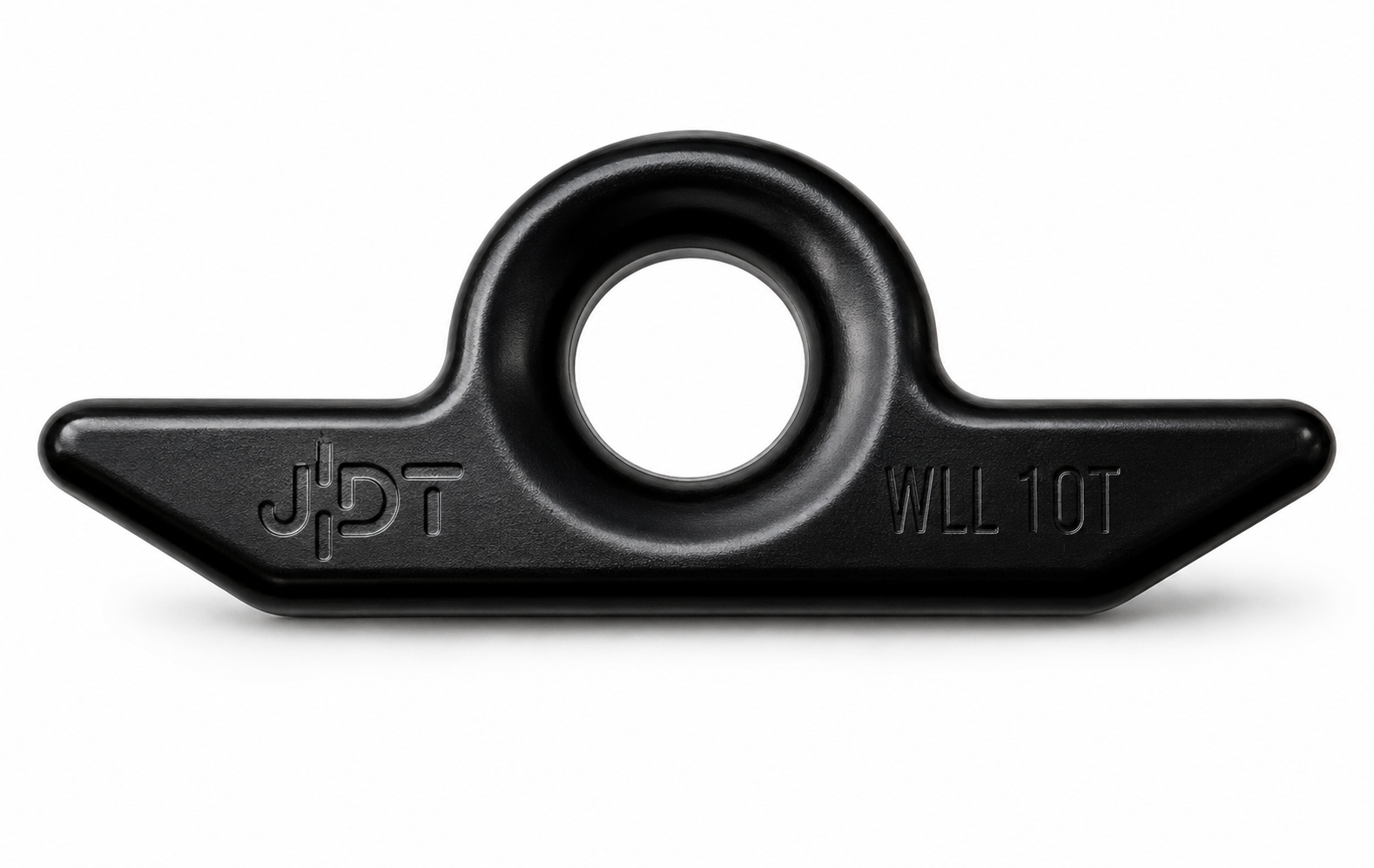

Le sabot de levage, également appelé crochet T, est relié à une chaîne de levage. Il est introduit dans le sens de la perforation puis orienté derrière la plaque. Lors de la mise en tension, sa forme transversale crée l’appui mécanique nécessaire autour du trou.
Ce principe facilite le levage, le positionnement et le tirage contrôlé de pièces lourdes lorsqu’un trou traversant adapté est disponible. La géométrie de la plaque, du trou, du crochet et de la chaîne doit former un ensemble cohérent et validé pour l’application réelle.
Caractéristiques de la solution
- chaîne de levage soudée en Allemagne ;
- crochet T forgé en Allemagne ;
- exécutions haute résistance en Grade 80 selon la configuration étudiée ;
- plusieurs dimensions de crochets possibles pour s’adapter à différentes perforations et épaisseurs ;
- construction robuste pour les opérations exigeantes de chantier et de manutention.
Applications possibles
- plaques, tôles épaisses et pièces mécano-soudées munies d’un trou traversant ;
- palplanches et éléments de construction comportant une perforation adaptée ;
- travaux de fondation, ouvrages portuaires et maritimes, construction de batardeaux ;
- pièces sans taraudage disponible et sur lesquelles aucun point ne peut être soudé ;
- outillages ou éléments à lever, positionner ou tirer par une perforation prévue à cet effet.
Données nécessaires à l’étude
- charge, centre de gravité et nombre de points de reprise ;
- diamètre, forme et état du trou ;
- épaisseur, matière et résistance de la plaque ;
- distance de la perforation aux bords ;
- directions et angles de traction ;
- espace disponible derrière la plaque pour le passage et l’appui du crochet ;
- fréquence d’utilisation, température et environnement.
