Anneau d’arrimage · fiche par dimension
Oreille d’arrimage à souder APZ 10000
Modèle : APZ
Version d’arrimage de référence 0383110000, avec une capacité LC de 10000 daN.
Identification
Référence et capacité d’arrimage
- Désignation
- APZ 10000
- Référence
- 0383110000
- LC
- 10000 daN
- Coefficient de sécurité
- 2 par rapport à la rupture
Cotes du produit
Dimensions et données techniques
- Fixation / filetage
- à souder
- a
- 51 mm
- b
- 27 mm
- c
- 172 mm
- d
- 60 mm
- e
- 27 mm
- f
- 103 mm
- t
- 76 mm
- Poids
- 3 kg
Tableau technique APZ 10000
| Désignation | Référence | LC | Fixation / filetage | a | b | c | d | e | f | t | Poids |
|---|---|---|---|---|---|---|---|---|---|---|---|
| APZ 10000 | 0383110000 | 10000 daN | à souder | 51 mm | 27 mm | 172 mm | 60 mm | 27 mm | 103 mm | 76 mm | 3 kg |
Lecture des cotes

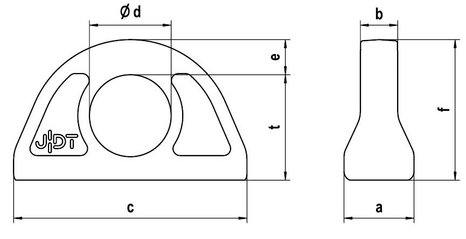

Schéma dimensionnel du produit
Repérez les lettres et flèches du dessin avant de lire les valeurs correspondantes dans le tableau.
Utilisation en arrimage
Cette fiche concerne la version d’arrimage marquée en LC. La direction de traction, l’intégration au support, l’état du produit et les conditions d’utilisation doivent être contrôlés conformément à la notice de la référence exacte.
Ne pas réaffecter au levage. Un anneau déjà utilisé pour l’arrimage ne doit pas ensuite être utilisé comme anneau de levage.
