Points d’arrimage soudés pour la sécurisation d’une charge

Fixation permanente

Anneaux d’arrimage à souder

APZ, TAPS-E LC et TAPS LC : trois familles soudées avec capacités LC, dimensions, notices et instructions de soudure.

En un coup d’œil

Comparer rapidement les trois anneaux à souder

Ouvrez ensuite les dimensions et les références de la famille adaptée.

5 dimensions

APZ

Oreille d’arrimage à souder · LC 3200 daN à 40000 daN.

Voir les dimensions

8 dimensions

TAPS-E LC

Anneau d’arrimage articulé à souder · LC 2800 daN à 38000 daN.

Voir les dimensions

6 dimensions

TAPS LC

Anneau d’arrimage à souder · LC 2240 daN à 30000 daN.

Voir les dimensions

Anneau d’arrimage à souder 1/3

Oreille d’arrimage à souder

Modèle : APZ

Le marquage est exprimé en LC (daN), avec un coefficient de sécurité 2 par rapport à la rupture pour la version d’arrimage.

Demander un conseil technique Consulter la fiche officielle Notice et le Certificat de conformité INSTRUCTIONS SOUDURE Catalogue produit · Catalogue APZ · p. 35 Retour à la gamme

Lecture des cotes

Schéma dimensionnel du produit

Repérez les lettres et flèches du dessin avant de lire les valeurs correspondantes dans le tableau.

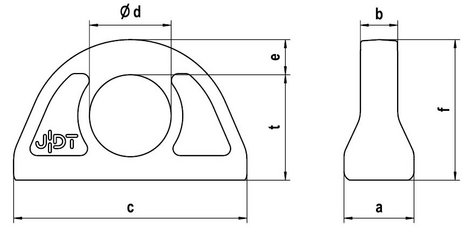

Schéma coté de l’oreille à souder APH et APZ. Les lettres correspondent aux colonnes du tableau technique.

Fiches par dimension et référence

APZ 3200LC 3200 daN · Réf. 0383103000 APZ 6400LC 6400 daN · Réf. 0383106000 APZ 10000LC 10000 daN · Réf. 0383110000 APZ 20000LC 20000 daN · Réf. 0383120000 APZ 40000LC 40000 daN · Réf. 0383140000

Désignation	Fixation / filetage	Référence	LC arrimage	a	b	c	d	e	f	t	Poids
APZ 3200	à souder	0383103000	3200 daN	30 mm	16 mm	100 mm	35 mm	15 mm	60 mm	45 mm	0,6 kg
APZ 6400	à souder	0383106000	6400 daN	41 mm	23 mm	137 mm	50 mm	20 mm	84 mm	64 mm	1,6 kg
APZ 10000	à souder	0383110000	10000 daN	51 mm	27 mm	172 mm	60 mm	27 mm	103 mm	76 mm	3 kg
APZ 20000	à souder	0383120000	20000 daN	70 mm	38 mm	228 mm	80 mm	34 mm	134 mm	100 mm	7,1 kg
APZ 40000	à souder	0383140000	40000 daN	90 mm	52 mm	272 mm	115 mm	39 mm	182 mm	143 mm	14,3 kg

Anneau d’arrimage à souder 2/3

Anneau d’arrimage articulé à souder

Modèle : TAPS-E LC

Le marquage est exprimé en LC (daN), avec un coefficient de sécurité 2 par rapport à la rupture pour la version d’arrimage.

Demander un conseil technique Consulter la fiche officielle Notice et le Certificat de conformité INSTRUCTIONS SOUDURE Catalogue produit · Catalogue TAPS-E ENORM · p. 32–33 Retour à la gamme

Lecture des cotes

Schéma dimensionnel du produit

Repérez les lettres et flèches du dessin avant de lire les valeurs correspondantes dans le tableau.

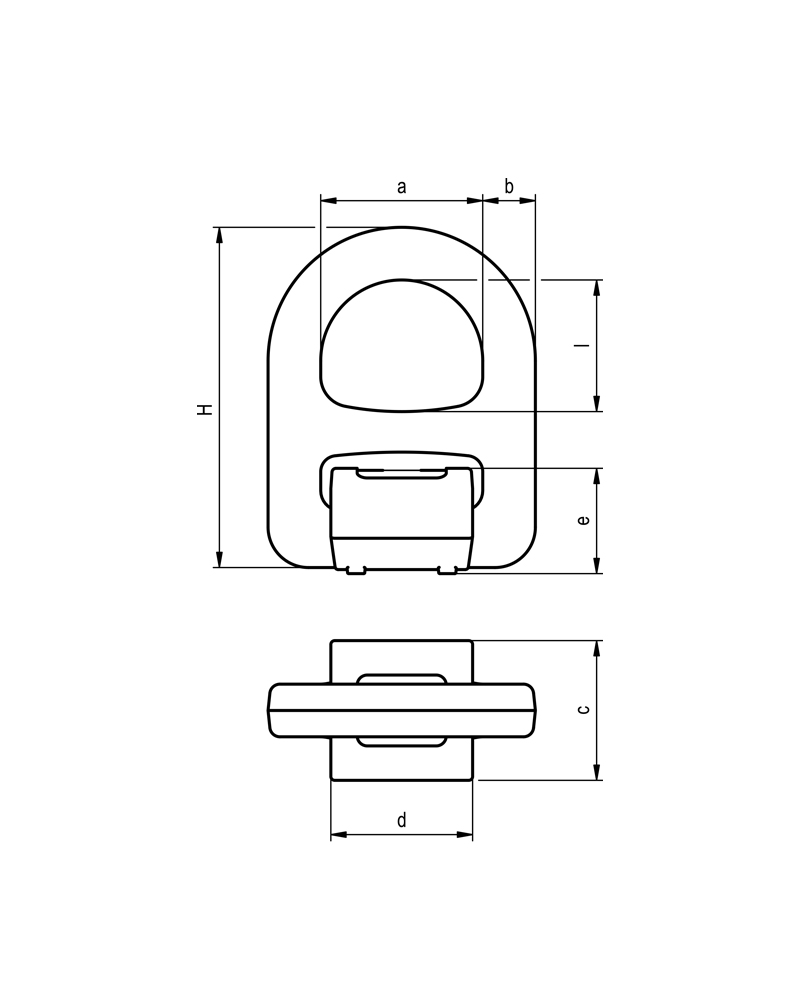

Schéma coté du TAPS-E à souder avec repérage des dimensions. Les lettres correspondent aux colonnes du tableau technique.

Fiches par dimension et référence

TAPS-E 1,4LC 2800 daN · Réf. 0382901000 TAPS-E 2,5LC 5000 daN · Réf. 0382902000 TAPS-E 4LC 8000 daN · Réf. 0382904000 TAPS-E 6,7LC 13400 daN · Réf. 0382906000 TAPS-E 10LC 20000 daN · Réf. 0382910000 TAPS-E 12,5LC 25000 daN · Réf. 0382912000 TAPS-E 16LC 32000 daN · Réf. 0382916000 TAPS-E 19LC 38000 daN · Réf. 0382919000

Désignation	Fixation / filetage	Référence	CMU 0°	CMU 90°	CMU nominale	LC arrimage	a	b	c	d	e	l	Poids
TAPS-E 1,4	à souder	0382901000	2,5 t	1,4 t	1,4 t	2800 daN	38 mm	13 mm	34 mm	34 mm	27 mm	40 mm	0,43 kg
TAPS-E 2,5	à souder	0382902000	4 t	2,5 t	2,5 t	5000 daN	40 mm	14 mm	34 mm	34 mm	27 mm	40 mm	0,47 kg
TAPS-E 4	à souder	0382904000	6 t	4 t	4 t	8000 daN	56 mm	22 mm	46 mm	49 mm	34 mm	52 mm	1,24 kg
TAPS-E 6,7	à souder	0382906000	10 t	6,7 t	6,7 t	13400 daN	67 mm	22 mm	55 mm	59 mm	41 mm	63 mm	1,96 kg
TAPS-E 10	à souder	0382910000	15 t	10 t	10 t	20000 daN	80 mm	26 mm	69 mm	70 mm	52 mm	65 mm	3,51 kg
TAPS-E 12,5	à souder	0382912000	20 t	12,5 t	12,5 t	25000 daN	90 mm	28 mm	74 mm	80 mm	56 mm	80 mm	4,51 kg
TAPS-E 16	à souder	0382916000	24 t	16 t	16 t	32000 daN	100 mm	30 mm	80 mm	90 mm	59 mm	90 mm	5,74 kg
TAPS-E 19	à souder	0382919000	30 t	19 t	19 t	38000 daN	100 mm	32 mm	94 mm	90 mm	66 mm	90 mm	6,94 kg

Anneau d’arrimage à souder 3/3

Anneau d’arrimage à souder

Modèle : TAPS LC

Le marquage est exprimé en LC (daN), avec un coefficient de sécurité 2 par rapport à la rupture pour la version d’arrimage.

Demander un conseil technique Consulter la fiche officielle Notice et le Certificat de conformité INSTRUCTIONS SOUDURE Catalogue produit · Catalogue TAPS · p. 28–29 Retour à la gamme

Lecture des cotes

Schéma dimensionnel du produit

Repérez les lettres et flèches du dessin avant de lire les valeurs correspondantes dans le tableau.

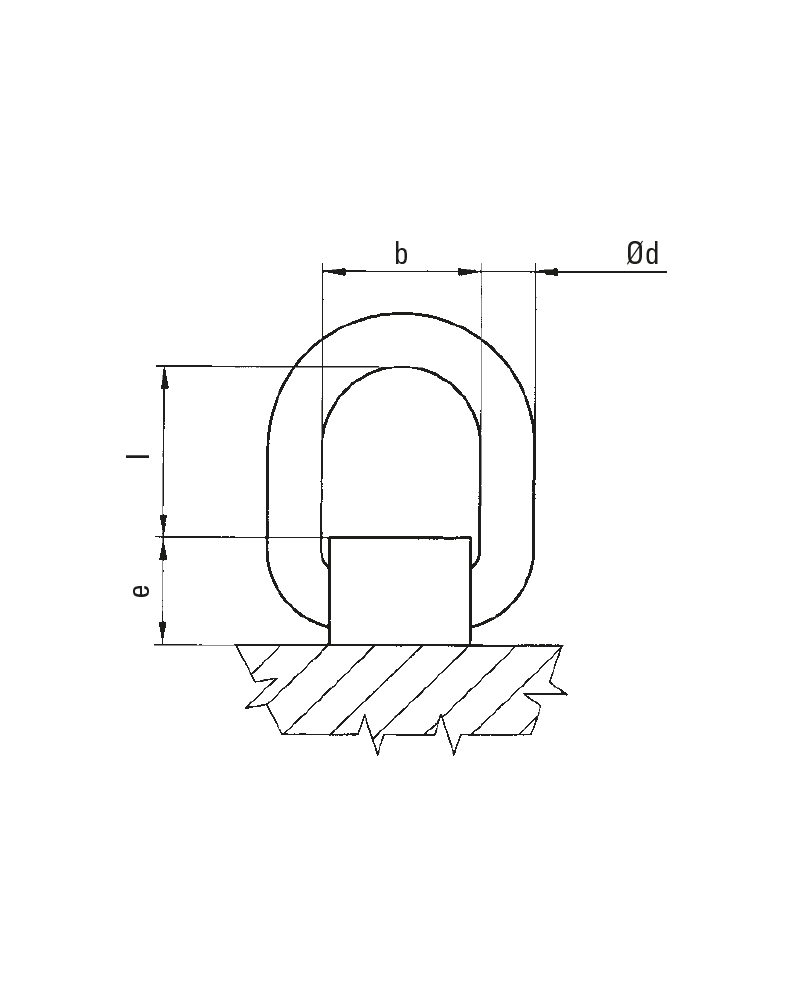

Schéma coté du TAPS à souder avec repérage des dimensions. Les lettres correspondent aux colonnes du tableau technique.

Fiches par dimension et référence

TAPS 1LC 2240 daN · Réf. 0381701000 TAPS 2LC 4000 daN · Réf. 0381702000 TAPS 3LC 6300 daN · Réf. 0381703000 TAPS 5LC 10600 daN · Réf. 0381705000 TAPS 8LC 16000 daN · Réf. 0381708000 TAPS 15LC 30000 daN · Réf. 0380415000

Désignation	Fixation / filetage	Référence	CMU 0°	CMU 90°	CMU nominale	LC arrimage	a	b	c	d	e	f	l	Poids
TAPS 1	à souder	0381701000	1,6 t	1,12 t	1,1 t	2240 daN	32 mm	38 mm	32 mm	13 mm	25 mm	70 mm	42 mm	0,3 kg
TAPS 2	à souder	0381702000	3 t	2 t	2 t	4000 daN	34 mm	40 mm	34 mm	14 mm	26 mm	72 mm	42 mm	0,3 kg
TAPS 3	à souder	0381703000	4,75 t	3,15 t	3,2 t	6300 daN	47 mm	56 mm	50 mm	18 mm	36 mm	92 mm	54 mm	0,8 kg
TAPS 5	à souder	0381705000	8 t	5,3 t	5,3 t	10600 daN	55 mm	67 mm	60 mm	22 mm	46 mm	111 mm	63 mm	1,6 kg
TAPS 8	à souder	0381708000	12 t	8 t	8 t	16000 daN	68 mm	80 mm	68 mm	26 mm	54 mm	127 mm	68 mm	2,6 kg
TAPS 15	à souder	0380415000	22,4 t	15 t	15 t	30000 daN	82 mm	125 mm	100 mm	30 mm	60 mm	190 mm	120 mm	5,4 kg
