Anneau d’arrimage articulé à souder TAPS-E 1,4

Name: TAPS-E LC TAPS-E 1,4
Brand: JDT
SKU: 0382901000

Modèle : TAPS-E LC

Version d’arrimage de référence 0382901000, avec une capacité LC de 2800 daN.

Demander un conseil technique Consulter la fiche officielle Notice et le Certificat de conformité INSTRUCTIONS SOUDURE Catalogue produit · Catalogue TAPS-E ENORM · p. 32–33 Retour à la gamme

Anneau d’arrimage articulé à souder TAPS-E 1,4

Identification

Référence et capacité d’arrimage

Désignation: TAPS-E 1,4
Référence: 0382901000
LC: 2800 daN
Coefficient de sécurité: 2 par rapport à la rupture

Cotes du produit

Dimensions et données techniques

Fixation / filetage: à souder
a: 38 mm
b: 13 mm
c: 34 mm
d: 34 mm
e: 27 mm
l: 40 mm
Poids: 0,43 kg

Tableau technique TAPS-E 1,4

Désignation	Référence	LC	Fixation / filetage	a	b	c	d	e	l	Poids
TAPS-E 1,4	0382901000	2800 daN	à souder	38 mm	13 mm	34 mm	34 mm	27 mm	40 mm	0,43 kg

Lecture des cotes

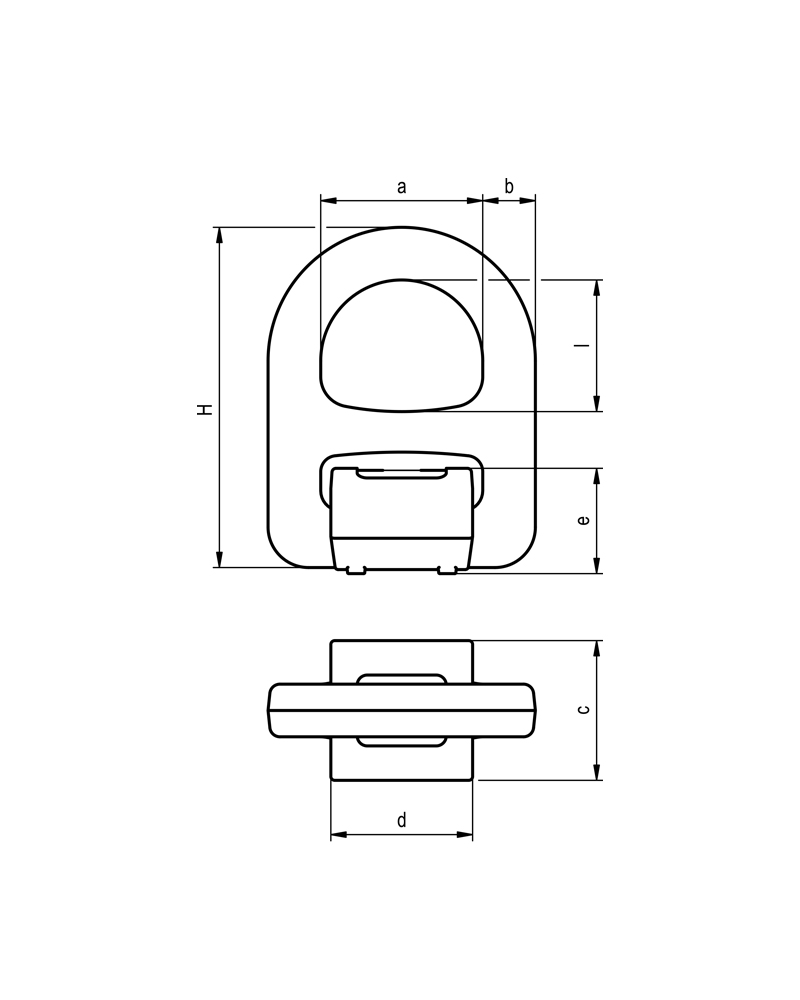

Schéma dimensionnel du produit

Repérez les lettres et flèches du dessin avant de lire les valeurs correspondantes dans le tableau.

Schéma coté du TAPS-E à souder avec repérage des dimensions. Les lettres correspondent aux colonnes du tableau technique.

Utilisation en arrimage

Cette fiche concerne la version d’arrimage marquée en LC. La direction de traction, l’intégration au support, l’état du produit et les conditions d’utilisation doivent être contrôlés conformément à la notice de la référence exacte.

Ne pas réaffecter au levage. Un anneau déjà utilisé pour l’arrimage ne doit pas ensuite être utilisé comme anneau de levage.
