Crochet de levage à souder
Modèle présenté : EAHK
Crochet de levage soudable pour palonniers ou applications similaires, de 1,4 à 10 tonnes.
Fonction et utilisation

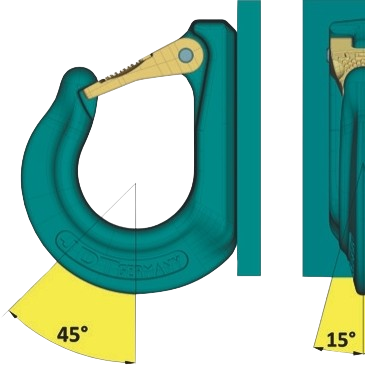

La plage d'utilisation est limitée à 0-45° dans l'axe du crochet et 0-15° latéralement. Le soudage et l'utilisation doivent suivre la notice officielle.
Points principaux
- CMU de 1,4 à 10 t
- Crochet avec linguet robuste
- Adapté aux palonniers
- Température jusqu'à +400 °C
- Coefficient de sécurité 4
- Versions à visser associées
- Rotation
- -
- Pivotement
- 0-45° axial; 0-15° latéral
- Température
- -20 °C à +400 °C
- Coefficient de sécurité
- 4:1
- Certifications indiquées
- DEKRA
- Identifications individuelles
- RFID et/ou marquage par gravure
Sélection par dimension ou capacité
Schéma dimensionnel du produit
Repérez les lettres et flèches du dessin avant de lire les valeurs correspondantes dans le tableau.
Tableau technique complet
| Désignation | Fixation / filetage | Référence | CMU nominale | a | b | c | h | l | m | Poids |
|---|---|---|---|---|---|---|---|---|---|---|
| EAHK 6 | à souder | 0362706000 | 1,4 t | 5 mm | 40 mm | 10 mm | 90 mm | 68 mm | 22 mm | 0,61 kg |
| EAHK 8 | à souder | 0362708000 | 2,5 t | 5 mm | 50 mm | 10 mm | 115 mm | 90 mm | 30 mm | 1,2 kg |
| EAHK 10 | à souder | 0362710000 | 4 t | 8 mm | 60 mm | 15 mm | 140 mm | 105 mm | 37 mm | 2,3 kg |
| EAHK 13 | à souder | 0362713000 | 6,7 t | 8 mm | 70 mm | 15 mm | 175 mm | 135 mm | 47 mm | 3,9 kg |
| EAHK 16 | à souder | 0362716000 | 10 t | 8 mm | 80 mm | 15 mm | 210 mm | 140 mm | 51 mm | 5,65 kg |

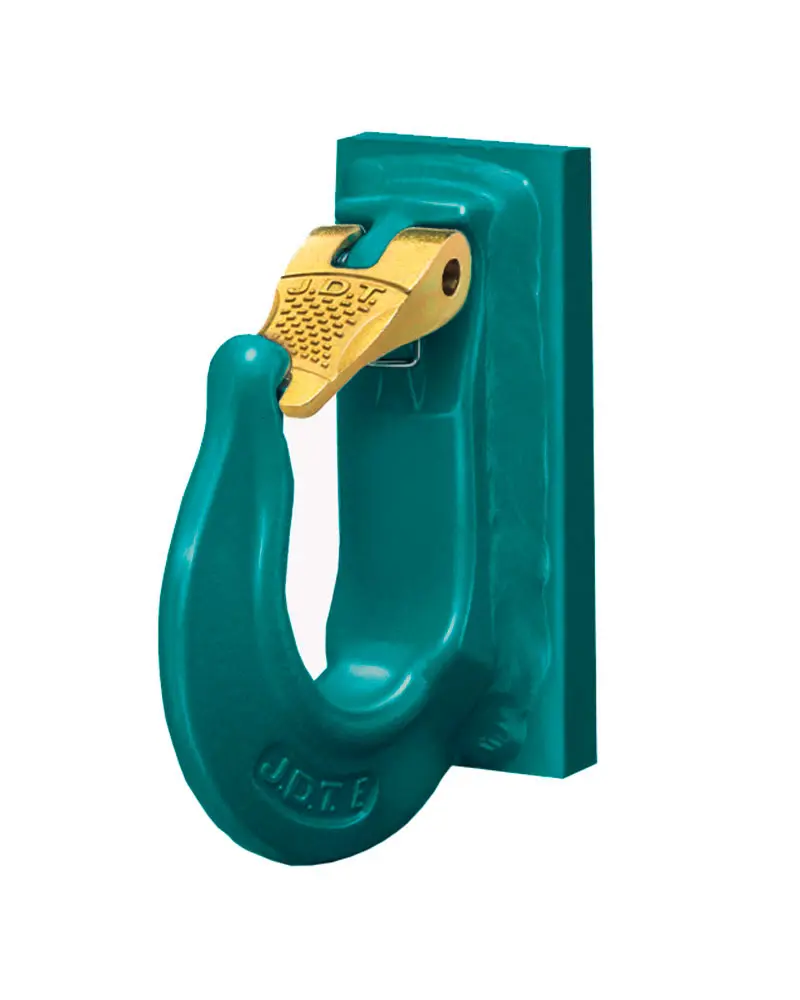

Photographies et vues techniques
Fichiers DAO
Aucun fichier DAO direct n’est publié sur la fiche officielle de cette famille. Le portail fabricant reste disponible pour vérifier les ajouts futurs.
Consulter les données DAO officiellesDocuments officiels
Consultez la notice, les instructions de montage ou de soudage et les données CAO directement auprès du fabricant.
Questions fréquentes
La CMU est-elle identique dans toutes les directions ?
Non. Utilisez les valeurs exactes du tableau de charge : la capacité dépend du sens et de la plage de traction autorisés pour ce produit.
Peut-on utiliser un autre filetage ?
Uniquement si cette exécution est documentée ou validée. Les filetages spéciaux disponibles sur demande ne doivent pas être considérés comme automatiquement compatibles.
Où trouver la notice ?
Le centre de notices officiel est accessible depuis le bouton ci-dessous et depuis la rubrique Navigation du pied de page.
Les fichiers DAO sont-ils gratuits ?
Oui. Les fichiers publics recensés sur les fiches jdt.fr ou jdt.de sont proposés localement lorsqu’une correspondance exacte est disponible. Le portail officiel reste indiqué pour les familles sans fichier direct publié.
