Fiche dimensionnelle
Crochet de levage à souder EAHK-13
Modèle : EAHK
Cette page regroupe 1 configuration documentée pour EAHK-13.
Caractéristiques documentées
- Désignation
- EAHK 13
- Filetage / fixation
- à souder
- Référence
- 0362713000
- Poids
- 3,9 kg
Plusieurs références sont affichées lorsque différentes longueurs ou capacités existent pour le même diamètre nominal.
Références et dimensions
Lecture des cotes

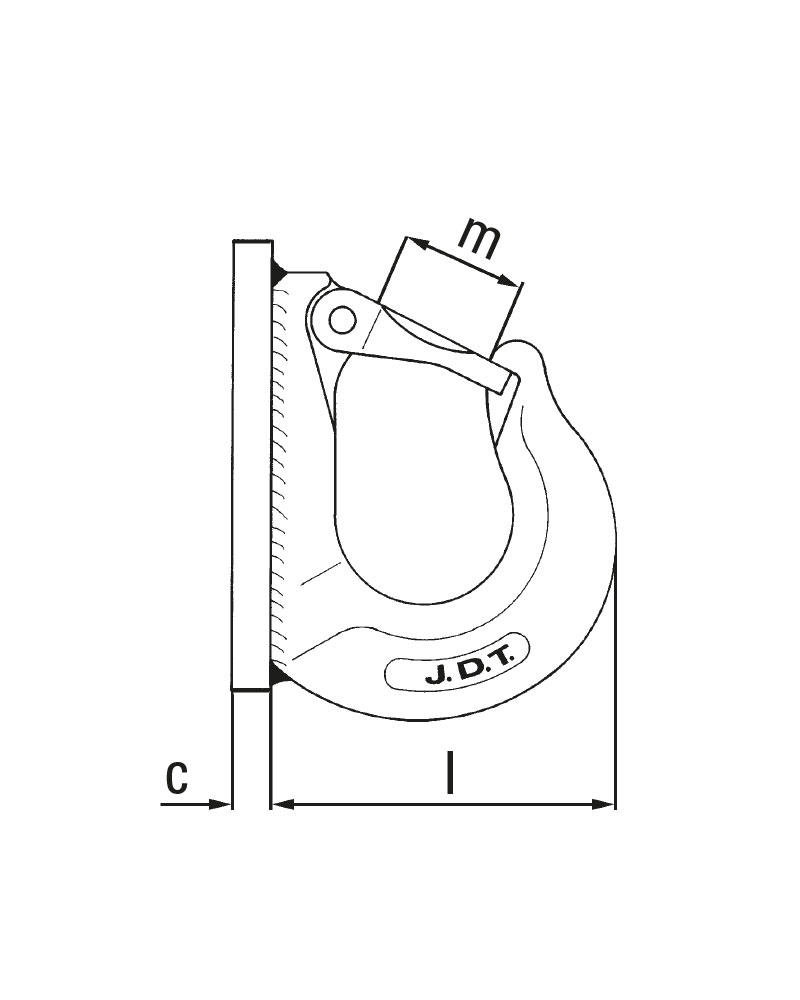

Schéma dimensionnel du produit
Repérez les lettres et flèches du dessin avant de lire les valeurs correspondantes dans le tableau.
| Désignation | Fixation / filetage | Référence | CMU nominale | a | b | c | h | l | m | Poids |
|---|---|---|---|---|---|---|---|---|---|---|
| EAHK 13 | à souder | 0362713000 | 6,7 t | 8 mm | 70 mm | 15 mm | 175 mm | 135 mm | 47 mm | 3,9 kg |
Conseils de montage
Contrôlez le diamètre, le pas, la longueur d’engagement, l’état du taraudage ou de la zone de soudage et la résistance du support. Respectez le couple de serrage et les instructions officielles lorsque ces données sont indiquées.
Fichiers DAO
Aucun fichier DAO direct n’est publié sur la fiche officielle de cette famille. Le portail fabricant reste disponible pour vérifier les ajouts futurs.
Consulter les données DAO officielles
