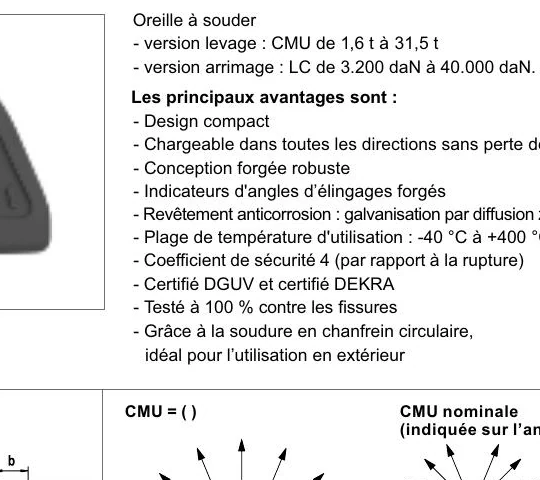

Oreille de levage à souder
Modèle présenté : APH
Oreille forgée compacte conservant sa CMU nominale dans toutes les directions, avec capacité longitudinale supérieure.
Fonction et utilisation
La forme à chanfrein circulaire convient aux applications extérieures lorsque la soudure est réalisée conformément aux instructions. La surface bénéficie d'une galvanisation par diffusion zinguée Zd30.
Points principaux
- 100 % de la CMU dans toutes les directions
- CMU longitudinale supérieure
- Revêtement Zd30
- Température de -40 °C à +400 °C
- Indicateurs d'angles forgés
- Soudure en chanfrein circulaire
- Rotation
- -
- Pivotement
- -
- Température
- -40 °C à +400 °C
- Coefficient de sécurité
- 4:1
- Certifications indiquées
- DGUV Test, DEKRA
- Identifications individuelles
- RFID et/ou marquage par gravure
Sélection par dimension ou capacité
Schéma dimensionnel du produit
Repérez les lettres et flèches du dessin avant de lire les valeurs correspondantes dans le tableau.
Tableau technique complet
| Désignation | Fixation / filetage | Référence | CMU 0° | CMU 90° | CMU nominale | a | b | c | d | e | f | t | Poids |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| APH 1,6 | à souder | 0383001000 | 4 t | 1,6 t | 1,6 t | 30 mm | 16 mm | 100 mm | 35 mm | 15 mm | 60 mm | 45 mm | 0,6 kg |
| APH 3,2 | à souder | 0383003000 | 9 t | 3,2 t | 3,2 t | 41 mm | 23 mm | 137 mm | 50 mm | 20 mm | 84 mm | 64 mm | 1,6 kg |
| APH 5 | à souder | 0383005000 | 12 t | 5 t | 5 t | 51 mm | 27 mm | 172 mm | 60 mm | 27 mm | 103 mm | 76 mm | 3 kg |
| APH 10 | à souder | 0383010000 | 20 t | 10 t | 10 t | 70 mm | 38 mm | 228 mm | 80 mm | 34 mm | 134 mm | 100 mm | 7,1 kg |
| APH 20 | à souder | 0383020000 | 32 t | 20 t | 20 t | 90 mm | 52 mm | 272 mm | 115 mm | 39 mm | 182 mm | 143 mm | 14,3 kg |
| APH 31,5 | à souder | 0383030000 | 40 t | 31,5 t | 31,5 t | 108 mm | 64 mm | 320 mm | 130 mm | 49 mm | 215 mm | 166 mm | 25,4 kg |
CMU totales pour charges symétriques
Valeurs en tonnes reprises du catalogue JDT. Les angles sont mesurés entre le brin et la verticale. Pour une charge asymétrique à 2, 3 ou 4 brins, utilisez la valeur « 1 brin · 90° ». Pour un montage sur le côté de la charge, contrôlez la colonne à 90° par rapport à la surface de fixation.
| Désignation | Fixation / filetage | 1 brin · 0° | 1 brin · 90° latéral | 2 brins · 0° | 2 brins · 90° latéral | 2 brins · 0°-45° | 2 brins · 45°-60° | 3/4 brins · 0°-45° | 3/4 brins · 45°-60° |
|---|---|---|---|---|---|---|---|---|---|
| APH 1,6 | à souder | 4 t | 1,6 (4) t | 8 t | 3,2 (8) t | 2,2 (5,6) t | 1,6 (4) t | 3,4 (8,4) t | 2,4 (6) t |
| APH 3,2 | à souder | 9 t | 3,2 (9) t | 18 t | 6,4 (18) t | 4,5 (12,6) t | 3,2 (9) t | 6,7 (18,9) t | 4,8 (13,5) t |
| APH 5 | à souder | 12 t | 5 (12) t | 24 t | 10 (24) t | 7 (16,8) t | 5 (12) t | 10,5 (25,2) t | 7,5 (18) t |
| APH 10 | à souder | 20 t | 10 (20) t | 40 t | 20 (40) t | 14 (28) t | 10 (20) t | 21,2 (42) t | 15 (30) t |
| APH 20 | à souder | 32 t | 20 (32) t | 64 t | 40 (64) t | 28 (45) t | 20 (32) t | 42 (67) t | 30 (47,5) t |
| APH 31,5 | à souder | 40 t | 31,5 (40) t | 80 t | 63 (80) t | 45 (56) t | 31,5 (40) t | 67 (84) t | 47,5 (60) t |

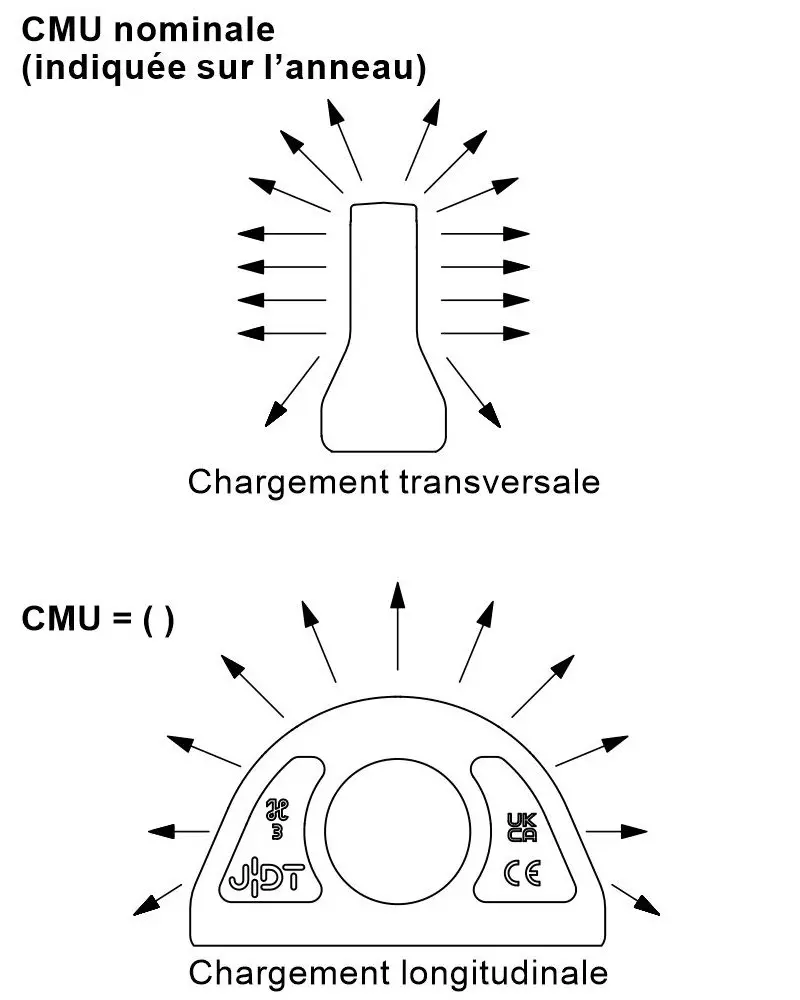

APH : les valeurs entre parenthèses correspondent au chargement longitudinal documenté dans le catalogue ; les autres valeurs correspondent à la CMU nominale/transversale.

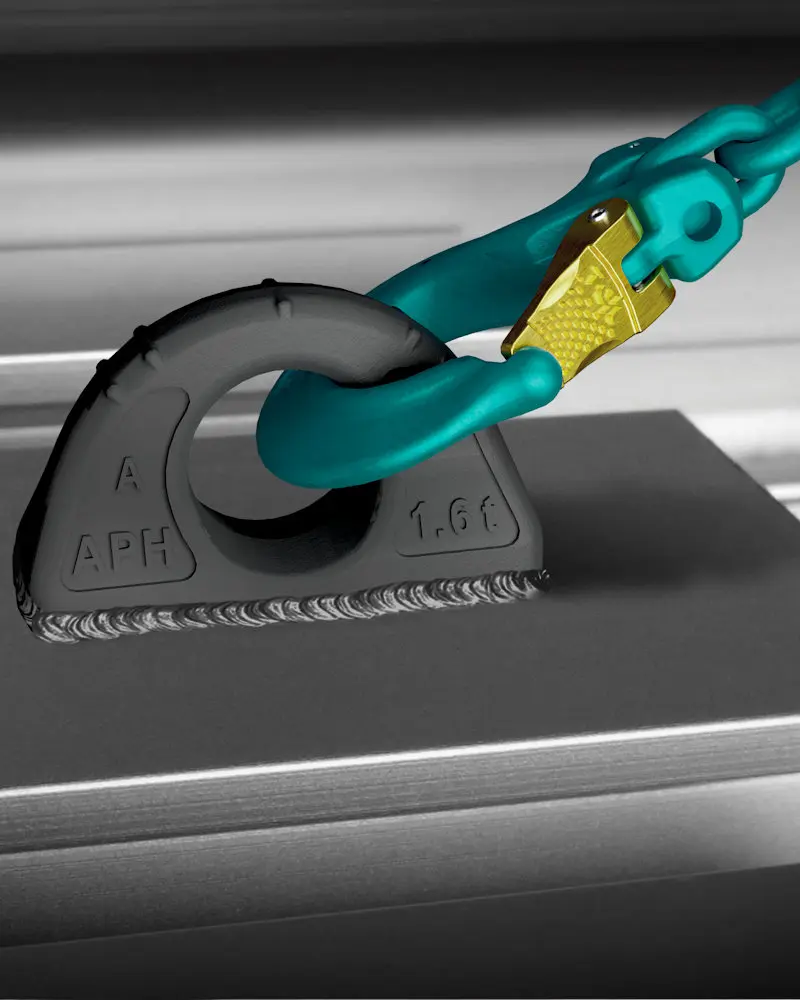

Photographies et vues techniques
Fichiers DAO
Aucun fichier DAO direct n’est publié sur la fiche officielle de cette famille. Le portail fabricant reste disponible pour vérifier les ajouts futurs.
Consulter les données DAO officiellesDocuments officiels
Consultez la notice, les instructions de montage ou de soudage et les données CAO directement auprès du fabricant.
Questions fréquentes
La CMU est-elle identique dans toutes les directions ?
Oui. La CMU nominale inscrite sur l’anneau est valable quelle que soit la direction de traction autorisée. Selon le produit, des CMU supérieures à la CMU nominale peuvent être possibles lorsque l’anneau est chargé dans le plan, par exemple l’APH, ou dans l’axe de la vis, par exemple les THEIPA Point TP et Ring Point RP. Utilisez toujours le tableau de charge de la référence exacte.
Peut-on utiliser un autre filetage ?
Uniquement si cette exécution est documentée ou validée. Les filetages spéciaux disponibles sur demande ne doivent pas être considérés comme automatiquement compatibles.
Où trouver la notice ?
Le centre de notices officiel est accessible depuis le bouton ci-dessous et depuis la rubrique Navigation du pied de page.
Les fichiers DAO sont-ils gratuits ?
Oui. Les fichiers publics recensés sur les fiches jdt.fr ou jdt.de sont proposés localement lorsqu’une correspondance exacte est disponible. Le portail officiel reste indiqué pour les familles sans fichier direct publié.
