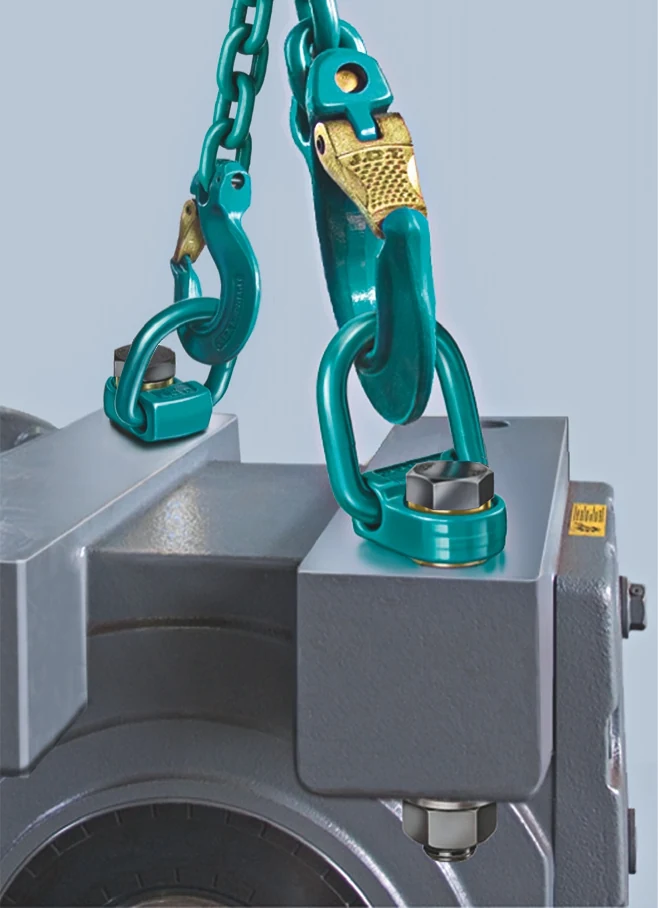

Flat Point monté avec une vis longue traversante, une rondelle et un écrou

Guide de montage des anneaux à visser

Longueur de filetage selon le matériau et montage avec vis longue

Calculer l’engagement minimal dans un taraudage, puis distinguer ce montage d’une fixation traversante avec rondelle et écrou.

La longueur visible d’une vis ne suffit pas à valider un point de levage. Il faut identifier la partie réellement engagée, la matière qui reprend les filets et le type de liaison : taraudage dans la charge ou assemblage traversant avec écrou.

1. Longueur minimale engagée dans un taraudage

Dans les notices JDT du THEIPA Point, du Ring Point et du Flat Point, d correspond au diamètre nominal du filetage. Pour un filetage M20, d vaut donc 20 mm. Les valeurs ci-dessous sont des minima recommandés par JDT ; la pièce porteuse doit dans tous les cas reprendre les efforts sans déformation.

Matériau porteur	Engagement minimal e	Observation
Acier	1 × d	Longueur minimale d’engagement recommandée par JDT.
Fonte de résistance ≥ 200 MPa	1,25 × d	Contrôler la résistance réelle de la fonte.
Fonte de résistance < 200 MPa	1,5 × d	Valeur minimale renforcée indiquée par JDT.
Alliage aluminium-magnésium	2 × d	Ne pas confondre avec la recommandation JDT pour l’aluminium.
Aluminium	2,5 × d	Une vis spéciale plus longue peut être nécessaire.

2. Tableau pratique de M8 à M72

Les valeurs suivantes sont calculées à partir des coefficients JDT. Elles expriment la longueur minimale de filetage effectivement engagée dans le matériau, et non la longueur totale de la vis.

Filetage	Acier	Fonte ≥ 200 MPa	Fonte < 200 MPa	Al-Mg	Aluminium
M8	8 mm	10 mm	12 mm	16 mm	20 mm
M10	10 mm	12,5 mm	15 mm	20 mm	25 mm
M12	12 mm	15 mm	18 mm	24 mm	30 mm
M14	14 mm	17,5 mm	21 mm	28 mm	35 mm
M16	16 mm	20 mm	24 mm	32 mm	40 mm
M18	18 mm	22,5 mm	27 mm	36 mm	45 mm
M20	20 mm	25 mm	30 mm	40 mm	50 mm
M22	22 mm	27,5 mm	33 mm	44 mm	55 mm
M24	24 mm	30 mm	36 mm	48 mm	60 mm
M27	27 mm	33,75 mm	40,5 mm	54 mm	67,5 mm
M30	30 mm	37,5 mm	45 mm	60 mm	75 mm
M33	33 mm	41,25 mm	49,5 mm	66 mm	82,5 mm
M36	36 mm	45 mm	54 mm	72 mm	90 mm
M39	39 mm	48,75 mm	58,5 mm	78 mm	97,5 mm
M42	42 mm	52,5 mm	63 mm	84 mm	105 mm
M45	45 mm	56,25 mm	67,5 mm	90 mm	112,5 mm
M48	48 mm	60 mm	72 mm	96 mm	120 mm
M56	56 mm	70 mm	84 mm	112 mm	140 mm
M64	64 mm	80 mm	96 mm	128 mm	160 mm
M72	72 mm	90 mm	108 mm	144 mm	180 mm

3. Cas différent : vis longue traversante avec rondelle et écrou

Lorsqu’une vis traverse complètement la pièce et est serrée par un écrou, les coefficients 1 × d à 2,5 × d ne s’appliquent pas à la matière comme dans un taraudage. La liaison est alors reprise par la vis, l’écrou, la rondelle et les surfaces d’appui. Leur dimensionnement doit être validé comme un ensemble.

À partir de la face d’appui de l’anneau, la longueur utile doit couvrir l’épaisseur réellement traversée, l’épaisseur de la rondelle, la hauteur de l’écrou et le dépassement éventuellement exigé par la notice ou la validation technique. La longueur commerciale totale ne doit pas être déduite sans tenir compte de la géométrie interne du modèle d’anneau.

Contrôles indispensables

diamètre et pas identiques sur la vis et l’écrou ;
vis, écrou et rondelle conformes à la notice de la référence exacte ;
filets porteurs de l’écrou entièrement engagés ;
rondelle en appui complet sur une surface plane et résistante ;
absence d’empilage improvisé de rondelles ou d’entretoises ;
aucun talonnage ni blocage avant l’appui du corps de l’anneau ;
contrôle de la pression d’appui, du poinçonnement, des distances aux bords et de la résistance de la pièce ;
serrage au couple prescrit lorsque la notice l’impose.

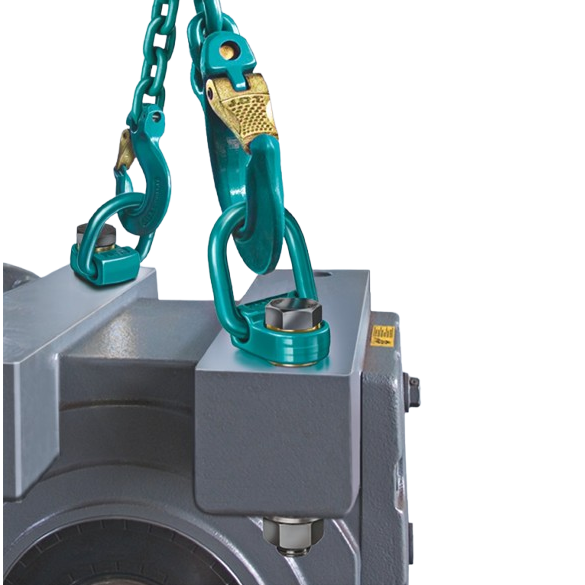

Illustration détourée d’un Flat Point avec vis longue, rondelle et écrou sous la pièce — Montage traversant illustré : la longueur, la classe des composants et la résistance du support restent à valider pour l’application réelle.

4. Écrous et rondelles JDT correspondants

Les sets présentés sur elingage.fr associent un écrou hexagonal DIN 934 / ISO 4032 en acier haute résistance et une rondelle plate chanfreinée ISO 7090 / DIN 125 B, dureté 300 HV. La notice du Flat Point précise que les écrous utilisés pour sécuriser le montage doivent être de classe 10 et contrôlés contre les fissures. Les exigences de la notice du modèle utilisé priment toujours.

Exemple M20 : le set publié indique un écrou de hauteur e1 = 16 mm et SW = 30 mm, ainsi qu’une rondelle de dimensions d = 21 mm, e2 = 3 mm et h = 37 mm. Ces cotes aident à définir l’empilage, mais ne constituent pas à elles seules un calcul de la longueur totale de vis.

5. Avant de commander une vis longue

relever le modèle et la référence exacte de l’anneau ;
indiquer le filetage, le pas et la longueur disponible ;
fournir l’épaisseur, la matière et la résistance de la pièce ;
préciser si le montage est taraudé, traversant ou réalisé sur une tige filetée ;
indiquer la charge, le nombre de points, les angles et les opérations de retournement ;
faire confirmer la vis spéciale, l’écrou, la rondelle et le couple par le fabricant ou une personne compétente.
