À visser haute sécurité

Anneau de levage pivotant métrique

Name: THEIPA Point TP
Brand: JDT

Modèle présenté : THEIPA Point TP

Anneau articulé à émerillon, monté sur roulement à billes, tournant à 360° et pivotant sur plus de 180°, y compris sous charge.

Demander un conseil technique Consulter la fiche officielle Voir le modèle 3D Téléchargements DAO officiels Charger mon fichier DAO Rondelles et écrous correspondants Notice et le Certificat de conformité Catalogue produit · Catalogue THEIPA Point TP métrique · p. 16–17 Catalogue JDT complet en ligne

Fonction et utilisation

Cette gamme couvre des filetages métriques de M6 à M100 et plusieurs longueurs de vissage. Les ergots intérieurs limitent le risque de coincement de la maille. À partir de la taille TP 8, un joint labyrinthique réduit la pénétration de saleté et d'humidité.

Points principaux

Rotation à 360° sous charge
Pivotement supérieur à 180°
Coefficient de sécurité 4 dans toutes les directions
CMU poinçonnée valable dans le cas défavorable à 90°
Roulement à billes et bille de centrage
Filetages spéciaux disponibles sur demande

Rotation: 360°
Pivotement: plus de 180°
Température: -40 °C à +400 °C
Coefficient de sécurité: 4:1
Certifications indiquées: DGUV Test, DEKRA, CE, UKCA
Identifications individuelles: RFID et/ou marquage par gravure

Dimensions

Sélection par dimension ou capacité

Pas fins et autres familles de filetages

Les références métriques à pas explicitement indiqué, UNC, UNF, UN/UNS, Whitworth, gaz G, rondes et trapézoïdales sont classées dans leurs départements dédiés afin de ne pas mélanger les interfaces.

Consulter les références par famille de filetage THEIPA Point UNC

Lecture des cotes

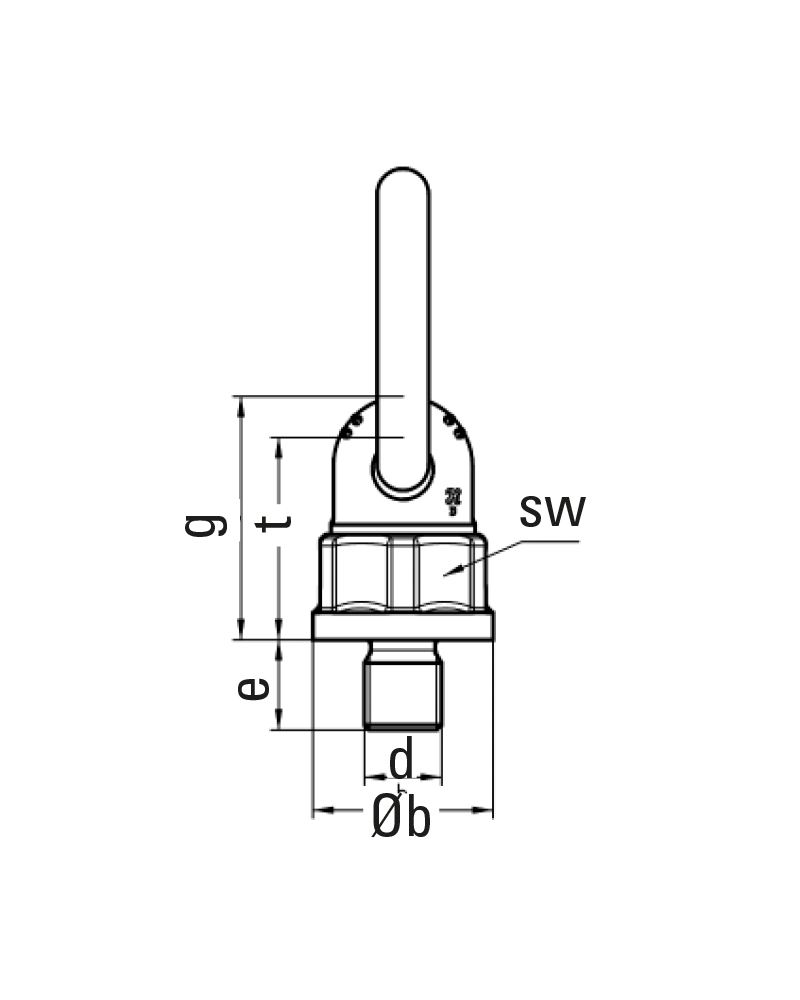

Schéma dimensionnel du produit

Repérez les lettres et flèches du dessin avant de lire les valeurs correspondantes dans le tableau.

Schéma coté du THEIPA Point TP avec repérage des dimensions. Les lettres correspondent aux colonnes du tableau technique.

Tableau technique complet

Désignation	Fixation / filetage	Référence	CMU 0°	CMU 90°	Couple	Pas	b	d	e	g	SW	t	Maille Ø × t1 × b1	Poids
TP 0,7	M6 x 15	0381400017	0,5 t	0,12 t	10 Nm	1 mm	36,5 mm	6 mm	15 mm	48 mm	34 mm	41 mm	13 x 55 x 32 mm	0,4 kg
TP 0,7	M8 x 18	0381400008	0,6 t	0,3 t	25 Nm	1,25 mm	36,5 mm	8 mm	18 mm	48 mm	34 mm	41 mm	13 x 55 x 32 mm	0,4 kg
TP 0,7	M8 x 12 (110) mm	0381600025	-	-	-	-	36,5 mm	8 mm	12 mm	48 mm	34 mm	41 mm	13 x 55 x 32 mm	-
TP 0,7	M8 x 15 mm	0381400115	0,15 t	0,15 t	-	-	36,5 mm	8 mm	15 mm	48 mm	34 mm	41 mm	13 x 55 x 32 mm	-
TP 0,7	M10 x 18	0381400001	1 t	0,5 t	40 Nm	1,5 mm	36,5 mm	10 mm	18 mm	48 mm	34 mm	41 mm	13 x 55 x 32 mm	0,4 kg
TP 0,7	M12 x 18	0381400000	1,4 t	0,7 t	40 Nm	1,75 mm	36,5 mm	12 mm	18 mm	48 mm	34 mm	41 mm	13 x 55 x 32 mm	0,4 kg
TP 0,7	M12 x 25	0381400002	1,4 t	0,7 t	40 Nm	1,75 mm	36,5 mm	12 mm	25 mm	48 mm	34 mm	41 mm	13 x 55 x 32 mm	0,4 kg
TP 1,4	M12 x 18 Nr.1	0381601031	-	-	-	-	36,5 mm	12 mm	18 mm	48 mm	34 mm	41 mm	13 x 55 x 32 mm	-
TP 0,7	M12 x 50 mm**	0381400052	-	0,7 t	-	-	36,5 mm	12 mm	50 mm	48 mm	34 mm	41 mm	13 x 55 x 32 mm	-
TP 0,7	M14 x 20	0381400003	2 t	1 t	40 Nm	2 mm	36,5 mm	14 mm	20 mm	48 mm	34 mm	41 mm	13 x 55 x 32 mm	0,4 kg
TP 0,7	M14 x 1,5 x (70) 90 mm**	0381400075	-	1 t	-	-	36,5 mm	14 mm	1,5 mm	48 mm	34 mm	41 mm	13 x 55 x 32 mm	-
TP 0,7	M14 x 15 mm	0381400071	-	1 t	-	-	36,5 mm	14 mm	15 mm	48 mm	34 mm	41 mm	13 x 55 x 32 mm	-
TP 0,7	M14 x 30 (160) mm	0381600036	-	1 t	-	-	36,5 mm	14 mm	30 mm	48 mm	34 mm	41 mm	13 x 55 x 32 mm	-
TP 0,7	M14 x160 mm**	0381600033	-	1 t	-	-	36,5 mm	14 mm	160 mm	48 mm	34 mm	41 mm	13 x 55 x 32 mm	-
TP 1,4	M16 x 20	0381401000	2,8 t	1,4 t	130 Nm	2 mm	36,5 mm	16 mm	20 mm	48 mm	34 mm	41 mm	13 x 55 x 32 mm	0,4 kg
TP 1,4	M16 x 30	0381401001	2,8 t	1,4 t	130 Nm	2 mm	36,5 mm	16 mm	30 mm	48 mm	34 mm	41 mm	13 x 55 x 32 mm	0,4 kg
TP 1,4	M16 x 16 mm	0381401067	-	1,4 t	-	-	36,5 mm	16 mm	16 mm	48 mm	34 mm	41 mm	13 x 55 x 32 mm	-
TP 0,7	M16 x 27 (60) mm	0381400116	-	0,7 t	-	-	36,5 mm	16 mm	27 mm	48 mm	34 mm	41 mm	13 x 55 x 32 mm	-
TP 0,7	M16 x 27 (60) mm	0381400123	-	0,7 t	-	-	36,5 mm	16 mm	27 mm	48 mm	34 mm	41 mm	13 x 55 x 32 mm	-
TP 0,7	M16 x 30 mm	0381600022	-	-	-	-	36,5 mm	16 mm	30 mm	48 mm	34 mm	41 mm	13 x 55 x 32 mm	-
TP 0,7	M16 x 35 (60) mm**	0381400070	-	0,7 t	-	-	36,5 mm	16 mm	35 mm	48 mm	34 mm	41 mm	13 x 55 x 32 mm	-
TP 1,4	M16 x 36,4 (60) mm	0381401189	-	1,4 t	-	-	36,5 mm	16 mm	36,4 mm	48 mm	34 mm	41 mm	13 x 55 x 32 mm	-
TP 1,4	M16 x 50 mm	0381401206	-	1,4 t	-	-	36,5 mm	16 mm	50 mm	48 mm	34 mm	41 mm	13 x 55 x 32 mm	-
TP 1,4	M16 x 50 (300) mm	0381601051	-	1,4 t	-	-	36,5 mm	16 mm	50 mm	48 mm	34 mm	41 mm	13 x 55 x 32 mm	-
TP 1,4	M16 x 150 mm**	0381601040	-	1,4 t	-	-	36,5 mm	16 mm	150 mm	48 mm	34 mm	41 mm	13 x 55 x 32 mm	-
TP 1,4	M18 x 30	0381401019	2,8 t	1,4 t	130 Nm	2,5 mm	36,5 mm	18 mm	30 mm	48 mm	34 mm	41 mm	13 x 55 x 32 mm	1,8 kg
TP 1,4	M18 x 18 mm	0381401053	-	1,4 t	-	-	36,5 mm	18 mm	18 mm	48 mm	34 mm	41 mm	13 x 55 x 32 mm	-
TP 1,4	M18 x 70 mm**	0381401216	-	1,4 t	-	-	36,5 mm	18 mm	70 mm	48 mm	34 mm	41 mm	13 x 55 x 32 mm	-
TP 0,7	M18 x 100 mm	0381400042	-	1,4 t	-	-	36,5 mm	18 mm	100 mm	48 mm	34 mm	41 mm	13 x 55 x 32 mm	-
TP 1,4	M20 x 30	0381401002	3,4 t	1,7 t	130 Nm	2,5 mm	36,5 mm	20 mm	30 mm	48 mm	34 mm	41 mm	13 x 55 x 32 mm	0,5 kg
TP 2,5	M20 x 30	0381402000	5 t	2,5 t	170 Nm	2,5 mm	52 mm	20 mm	30 mm	68 mm	46 mm	57 mm	16 x 70 x 34 mm	1 kg
TP 2,5	M20 x 40	0381402001	5 t	2,5 t	170 Nm	2,5 mm	52 mm	20 mm	40 mm	68 mm	46 mm	57 mm	16 x 70 x 34 mm	1 kg
TP 2,5	M20 x 50	0381402002	5 t	2,5 t	170 Nm	2,5 mm	52 mm	20 mm	50 mm	68 mm	46 mm	57 mm	16 x 70 x 34 mm	1 kg
TP 2,5	M20 x 70	0381402003	5 t	2,5 t	170 Nm	2,5 mm	52 mm	20 mm	70 mm	68 mm	46 mm	57 mm	16 x 70 x 34 mm	1,1 kg
TP 1,4	M20 x 20 mm	0381401068	-	1,7 t	-	-	36,5 mm	20 mm	20 mm	48 mm	34 mm	41 mm	13 x 55 x 32 mm	-
TP 2,5	M20 x 20 mm	0381402034	-	2,5 t	-	-	52 mm	20 mm	20 mm	68 mm	46 mm	57 mm	16 x 70 x 34 mm	-
TP 2,5	M20 x 25 mm	0381402020	-	2,5 t	-	-	52 mm	20 mm	25 mm	68 mm	46 mm	57 mm	16 x 70 x 34 mm	-
TP 4	M20 x 32 (100) mm**	0381404030	-	4 t	-	-	57 mm	20 mm	32 mm	75 mm	50 mm	63 mm	18 x 85 x 45 mm	-
TP 1,4	M20 x 50 (300) mm**	0381601052	-	1,7 t	-	-	36,5 mm	20 mm	50 mm	48 mm	34 mm	41 mm	13 x 55 x 32 mm	-
TP 2,5	M20 x 60 (230) mm	0381602015	-	2,5 t	-	-	52 mm	20 mm	60 mm	68 mm	46 mm	57 mm	16 x 70 x 34 mm	-
TP 2,5	M20 x 100 mm	0381402104	-	2,5 t	-	-	52 mm	20 mm	100 mm	68 mm	46 mm	57 mm	16 x 70 x 34 mm	-
TP 2,5	M20 x100 (300) mm	0381602040	-	2,5 t	-	-	52 mm	20 mm	100 mm	68 mm	46 mm	57 mm	16 x 70 x 34 mm	-
TP 2,5	M20 x 120 (150) mm**	0381602036	-	2,5 t	-	-	52 mm	20 mm	120 mm	68 mm	46 mm	57 mm	16 x 70 x 34 mm	-
TP 2,5	M22 x 25 mm	0381402065	-	2,5 t	-	-	52 mm	22 mm	25 mm	68 mm	46 mm	57 mm	16 x 70 x 34 mm	-
TP 4	M22 x 30 mm	0381404035	-	3,5 t	-	-	57 mm	22 mm	30 mm	75 mm	50 mm	63 mm	18 x 85 x 45 mm	-
TP 1,4	M22 x 40 mm**	0381401060	-	1,7 t	-	-	36,5 mm	22 mm	40 mm	48 mm	34 mm	41 mm	13 x 55 x 32 mm	-
TP 2,5	M22 x 150 mm**	0381602029	-	2,5 t	-	-	52 mm	22 mm	150 mm	68 mm	46 mm	57 mm	16 x 70 x 34 mm	-
TP 1,4	M24 x 30	0381401003	3,4 t	1,7 t	130 Nm	3 mm	36,5 mm	24 mm	30 mm	48 mm	34 mm	41 mm	13 x 55 x 32 mm	0,5 kg
TP 4	M24 x 30	0381404000	8 t	4 t	280 Nm	3 mm	57 mm	24 mm	30 mm	75 mm	50 mm	63 mm	18 x 85 x 45 mm	1,4 kg
TP 4	M24 x 45	0381404001	8 t	4 t	280 Nm	3 mm	57 mm	24 mm	45 mm	75 mm	50 mm	63 mm	18 x 85 x 45 mm	1,5 kg
TP 4	M24 x 50	0381404002	8 t	4 t	280 Nm	3 mm	57 mm	24 mm	50 mm	75 mm	50 mm	63 mm	18 x 85 x 45 mm	1,5 kg
TP 1,4	M24 x 24 mm	0381401069	-	1,7 t	-	-	36,5 mm	24 mm	24 mm	48 mm	34 mm	41 mm	13 x 55 x 32 mm	-
TP 4	M24 x 24 mm	0381404055	-	4 t	-	-	57 mm	24 mm	24 mm	75 mm	50 mm	63 mm	18 x 85 x 45 mm	-
TP 2,5	M24 x 30 mm	0381402103	-	2,5 t	-	-	52 mm	24 mm	30 mm	68 mm	46 mm	57 mm	16 x 70 x 34 mm	-
TP 0,7	M24 x 34 mm	0381600038	-	0,9 t	-	-	36,5 mm	24 mm	34 mm	48 mm	34 mm	41 mm	13 x 55 x 32 mm	-
TP 4	M24 x 35 mm	0381404145	-	3,6 t	-	-	57 mm	24 mm	35 mm	75 mm	50 mm	63 mm	18 x 85 x 45 mm	-
TP 6,7	M24 x 36 (135) mm	0381406021	-	6,7 t	-	-	70 mm	24 mm	36 mm	95 mm	65 mm	78 mm	20 x 86 x 46 mm	-
TP 2,5	M24 x 60 (235) mm	0381602043	-	2,5 t	-	-	52 mm	24 mm	60 mm	68 mm	46 mm	57 mm	16 x 70 x 34 mm	-
TP 4	M24 x 70 (300) mm	0381604009	-	4 t	-	-	57 mm	24 mm	70 mm	75 mm	50 mm	63 mm	18 x 85 x 45 mm	-
TP 1,4	M24 x 180 mm**	0381601061	-	1,7 t	-	-	36,5 mm	24 mm	180 mm	48 mm	34 mm	41 mm	13 x 55 x 32 mm	-
TP 4	M27 x 27 mm	0381404094	-	4 t	-	-	57 mm	27 mm	27 mm	75 mm	50 mm	63 mm	18 x 85 x 45 mm	-
TP 2,5	M27 x 30 mm	0381402018	-	2,5 t	-	-	52 mm	27 mm	30 mm	68 mm	46 mm	57 mm	16 x 70 x 34 mm	-
TP 8	M27 x 45 mm	0381608002	-	-	-	-	81 mm	27 mm	45 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	-
TP 2,5	M27 x 100 mm**	0381402101	-	2,5 t	-	-	52 mm	27 mm	100 mm	68 mm	46 mm	57 mm	16 x 70 x 34 mm	-
TP 4	M27 x150 (300) mm**	0381604026	-	4 t	-	-	57 mm	27 mm	150 mm	75 mm	50 mm	63 mm	18 x 85 x 45 mm	-
TP 8	M27 x150 (270) mm**	0381608018	-	-	-	-	81 mm	27 mm	150 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	-
TP 4	M30 x 35	0381404003	8 t	4 t	280 Nm	3,5 mm	57 mm	30 mm	35 mm	75 mm	50 mm	63 mm	18 x 85 x 45 mm	1,5 kg
TP 6,7	M30 x 35	0381406000	12 t	6,7 t	400 Nm	3,5 mm	70 mm	30 mm	35 mm	95 mm	65 mm	78 mm	20 x 86 x 46 mm	2,3 kg
TP 8	M30 x 35	0381408000	12 t	8 t	600 Nm	3,5 mm	81 mm	30 mm	35 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	3,6 kg
TP 6,7	M30 x 45	0381406001	12 t	6,7 t	400 Nm	3,5 mm	70 mm	30 mm	45 mm	95 mm	65 mm	78 mm	20 x 86 x 46 mm	2,4 kg
TP 8	M30 x 45	0381408001	12 t	8 t	600 Nm	3,5 mm	81 mm	30 mm	45 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	3,6 kg
TP 6,7	M30 x 50	0381406002	12 t	6,7 t	400 Nm	3,5 mm	70 mm	30 mm	50 mm	95 mm	65 mm	78 mm	20 x 86 x 46 mm	2,4 kg
TP 6,7	M30 x 60	0381406003	12 t	6,7 t	400 Nm	3,5 mm	70 mm	30 mm	60 mm	95 mm	65 mm	78 mm	20 x 86 x 46 mm	2,5 kg
TP 4	M30 x 30 mm	0381404053	-	4 t	-	-	57 mm	30 mm	30 mm	75 mm	50 mm	63 mm	18 x 85 x 45 mm	-
TP 6,7	M30 x 30 mm	0381406026	-	6,7 t	-	-	70 mm	30 mm	30 mm	95 mm	65 mm	78 mm	20 x 86 x 46 mm	-
TP 8	M30 x 30 mm	0381408042	-	8 t	-	-	81 mm	30 mm	30 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	-
TP 8	M30 x 30 mm	0381408081	-	8 t	-	-	81 mm	30 mm	30 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	-
TP 2,5	M30 x 35 mm	0381402153	-	2,5 t	-	-	52 mm	30 mm	35 mm	68 mm	46 mm	57 mm	16 x 70 x 34 mm	-
TP 6,7	M30 x 37 mm	0381406053	-	6,7 t	-	-	70 mm	30 mm	37 mm	95 mm	65 mm	78 mm	20 x 86 x 46 mm	-
TP 4	M30 x 45 (165) mm	0381604054	8 t	1,2 t	-	-	57 mm	30 mm	45 mm	75 mm	50 mm	63 mm	18 x 85 x 45 mm	-
TP 10	M30 x 56 (79) mm**	0381410017	-	10 t	-	-	81 mm	30 mm	56 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	-
TP 4	M30 x100 (300) mm	0381604034	-	4 t	-	-	57 mm	30 mm	100 mm	75 mm	50 mm	63 mm	18 x 85 x 45 mm	-
TP 8	M30 x 100 (320) mm	0381608028	-	8 t	-	-	81 mm	30 mm	100 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	-
TP 8	M30 x 145 (190) mm**	0381408024	-	8 t	-	-	81 mm	30 mm	145 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	-
TP 6,7	M30 x 150 (400) mm	0381606043	-	6,7 t	-	-	70 mm	30 mm	150 mm	95 mm	65 mm	78 mm	20 x 86 x 46 mm	-
TP 2,5	M30 x 170 mm**	0381602052	-	2,5 t	-	-	52 mm	30 mm	170 mm	68 mm	46 mm	57 mm	16 x 70 x 34 mm	-
TP 6,7	M30 x 210 mm**	0382706004	-	6,7 t	-	-	70 mm	30 mm	210 mm	95 mm	65 mm	78 mm	20 x 86 x 46 mm	-
TP 4	M30 x 300 mm**	0381604048	-	4 t	-	-	57 mm	30 mm	300 mm	75 mm	50 mm	63 mm	18 x 85 x 45 mm	-
TP 6,7	M33 x 33 mm	0381406099	-	6,7 t	-	-	70 mm	33 mm	33 mm	95 mm	65 mm	78 mm	20 x 86 x 46 mm	-
TP 8	M33 x 33 mm	0381408046	-	8 t	-	-	81 mm	33 mm	33 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	-
TP 8	M33 x 49 (88) mm	0381408025	-	8 t	-	-	81 mm	33 mm	49 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	-
TP 10	M33 x 54 mm	0381410023	-	8 t	-	-	81 mm	33 mm	54 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	-
TP 6,7	M33 x 60 mm**	0381406086	-	6,7 t	-	-	70 mm	33 mm	60 mm	95 mm	65 mm	78 mm	20 x 86 x 46 mm	-
TP 4	M33 x 70 mm	0381604031	-	-	-	-	57 mm	33 mm	70 mm	75 mm	50 mm	63 mm	18 x 85 x 45 mm	-
TP 8	M33 x 100 (300) mm**	0381608003	-	-	-	-	81 mm	33 mm	100 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	-
TP 10	M33 x 120 (280) mm**	0381410108	-	9 t	-	-	81 mm	33 mm	120 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	-
TP 10	M36 x 50	0381410000	15 t	10 t	600 Nm	4 mm	81 mm	36 mm	50 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	3,7 kg
TP 10	M36 x 54	0381410001	15 t	10 t	600 Nm	4 mm	81 mm	36 mm	54 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	3,8 kg
TP 6,7	M36 x 36 mm	0381406077	-	6,7 t	-	-	70 mm	36 mm	36 mm	95 mm	65 mm	78 mm	20 x 86 x 46 mm	-
TP 10	M36 x 36 mm	0381410030	-	10 t	-	-	81 mm	36 mm	36 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	-
TP 2,5	M36 x 40 mm	0381602035	-	2,5 t	-	-	52 mm	36 mm	40 mm	68 mm	46 mm	57 mm	16 x 70 x 34 mm	-
TP 4	M36 x 45 (165) mm	0381604055	8 t	1,2 t	-	-	57 mm	36 mm	45 mm	75 mm	50 mm	63 mm	18 x 85 x 45 mm	-
TP 4	M36 x 50 mm** Variante 1	0381604012	-	-	-	-	57 mm	36 mm	50 mm	75 mm	50 mm	63 mm	18 x 85 x 45 mm	-
TP 4	M36 x 50 mm** Variante 2	0381604024	-	-	-	-	57 mm	36 mm	50 mm	75 mm	50 mm	63 mm	18 x 85 x 45 mm	-
TP 10	M36 x 64 mm	0381410048	-	-	-	-	81 mm	36 mm	64 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	-
TP 17	M36 x 80 (200) mm**	0381617036	-	10 t	-	-	104 mm	36 mm	80 mm	127 mm	95 mm	106 mm	30 x 140 x 70 mm	-
TP 10	M36 x 100 mm	0381410056	-	10 t	-	-	81 mm	36 mm	100 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	-
TP 10	M36 x 100 (200) mm	0381410110	-	10 t	-	-	81 mm	36 mm	100 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	-
TP 2,5	M36 x 100 mm**	0381602041	-	2,5 t	-	-	52 mm	36 mm	100 mm	68 mm	46 mm	57 mm	16 x 70 x 34 mm	-
TP 10	M36 x 110 mm	0381410072	-	10 t	-	-	81 mm	36 mm	110 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	-
TP 8	M36 x115 mm	0381608012	-	7,5 t	-	-	81 mm	36 mm	115 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	-
TP 10	M36 x 120 mm	0381410070	-	10 t	-	-	81 mm	36 mm	120 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	-
TP 6,7	M36 x 130 mm**	0381406041	-	6,7 t	-	-	70 mm	36 mm	130 mm	95 mm	65 mm	78 mm	20 x 86 x 46 mm	-
TP 8	M36 x 150 mm**	0381408078	-	7,5 t	-	-	81 mm	36 mm	150 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	-
TP 8	M36 x 150 mm**	0381608029	-	7,5 t	-	-	81 mm	36 mm	150 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	-
TP 10	M36 x 215 (430) mm	0381610072	-	10 t	-	-	81 mm	36 mm	215 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	-
TP 10	M36 x 310 mm**	0382610000	-	10 t	-	-	81 mm	36 mm	310 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	-
TP 10	M39 x 39 mm	0381410079	-	10 t	-	-	81 mm	39 mm	39 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	-
TP 10	M39 x 100 mm	0381410076	-	10 t	-	-	81 mm	39 mm	100 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	-
TP 10	M39 x 110 (180) mm	0381410111	-	10 t	-	-	81 mm	39 mm	110 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	-
TP 10	M39 x345 mm**	0381610021	-	-	-	-	81 mm	39 mm	345 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	-
TP 12,5	M42 x 50	0381412003	15 t	12,5 t	700 Nm	4,5 mm	81 mm	42 mm	50 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	3,8 kg
TP 12,5	M42 x 60	0381412002	15 t	12,5 t	700 Nm	4,5 mm	81 mm	42 mm	60 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	3,9 kg
TP 17	M42 x 60	0381417003	20 t	13 t	800 Nm	4,5 mm	104 mm	42 mm	60 mm	127 mm	95 mm	106 mm	30 x 140 x 70 mm	7,3 kg
TP 12,5	M42 x 63	0381412000	15 t	12,5 t	700 Nm	4,5 mm	81 mm	42 mm	63 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	3,9 kg
TP 12,5	M42 x 42 mm	0381412047	-	12,5 t	-	-	81 mm	42 mm	42 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	-
TP 15	M42 x 60 mm	0381415001	-	13 t	-	-	-	42 mm	60 mm	-	-	-	-	-
TP 4	M42 x 60 mm	0381604013	-	-	-	-	57 mm	42 mm	60 mm	75 mm	50 mm	63 mm	18 x 85 x 45 mm	-
TP 6,7	M42 x 60 mm	0381606032	-	6,7 t	-	-	70 mm	42 mm	60 mm	95 mm	65 mm	78 mm	20 x 86 x 46 mm	-
TP 6,7	M42 x 63 mm**	0381606028	-	-	-	-	70 mm	42 mm	63 mm	95 mm	65 mm	78 mm	20 x 86 x 46 mm	-
TP 4	M42 x 70 mm**	0381604029	-	-	-	-	57 mm	42 mm	70 mm	75 mm	50 mm	63 mm	18 x 85 x 45 mm	-
TP 12,5	M42 x 80 mm	0381412056	-	12,5 t	-	-	81 mm	42 mm	80 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	-
TP 12,5	M42 x 80 (140) mm	0381412067	-	12,5 t	-	-	81 mm	42 mm	80 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	-
TP 12,5	M42 x 105 (205) mm	0381412025	-	12,5 t	-	-	81 mm	42 mm	105 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	-
TP 12,5	M42 x 110 (350) mm	0381412035	-	12,5 t	-	-	81 mm	42 mm	110 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	-
TP 12,5	M42 x 150 (700) mm**	0381612033	-	12,5 t	-	-	81 mm	42 mm	150 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	-
TP 12,5	M45 x 60	0381412013	15 t	12,5 t	700 Nm	4,5 mm	81 mm	45 mm	60 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	4 kg
TP 17	M45 x 60	0381417000	25 t	17 t	800 Nm	4,5 mm	104 mm	45 mm	60 mm	127 mm	95 mm	106 mm	30 x 140 x 70 mm	7,5 kg
TP 17	M45 x 45 mm	0381417108	-	17 t	-	-	104 mm	45 mm	45 mm	127 mm	95 mm	106 mm	30 x 140 x 70 mm	-
TP 17	M45 x 65 (155) mm	0381617011	-	-	-	-	104 mm	45 mm	65 mm	127 mm	95 mm	106 mm	30 x 140 x 70 mm	-
TP 12,5	M45 x 70 mm	0381412049	-	12,5 t	-	-	81 mm	45 mm	70 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	-
TP 17	M45 x 80 mm**	0381417019	-	17 t	-	-	104 mm	45 mm	80 mm	127 mm	95 mm	106 mm	30 x 140 x 70 mm	-
TP 12,5	M45 x 100 (210) mm	0381412075	-	12,5 t	-	-	81 mm	45 mm	100 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	-
TP 12,5	M45 x105 (205) mm**	0381612015	-	-	-	-	81 mm	45 mm	105 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	-
TP 17	M48 x 60	0381417001	25 t	17 t	800 Nm	5 mm	104 mm	48 mm	60 mm	127 mm	95 mm	106 mm	30 x 140 x 70 mm	7,6 kg
TP 12,5	M48 x 72	0381412001	15 t	12,5 t	700 Nm	5 mm	81 mm	48 mm	72 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	4,3 kg
TP 12,5	M48 x 48 mm	0381412091	-	12,5 t	-	-	81 mm	48 mm	48 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	-
TP 17	M48 x 48 mm	0381417095	-	17 t	-	-	104 mm	48 mm	48 mm	127 mm	95 mm	106 mm	30 x 140 x 70 mm	-
TP 6,7	M48 x 90 (185) mm	0381606026	-	-	-	-	70 mm	48 mm	90 mm	95 mm	65 mm	78 mm	20 x 86 x 46 mm	-
TP 17	M48 x 100 mm	0381417033	-	17 t	-	-	104 mm	48 mm	100 mm	127 mm	95 mm	106 mm	30 x 140 x 70 mm	-
TP 12,5	M48 x 110 (180) mm**	0381412066	-	12,5 t	-	-	81 mm	48 mm	110 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	-
TP 17	M48 x 120 mm	0381417050	-	17 t	-	-	104 mm	48 mm	120 mm	127 mm	95 mm	106 mm	30 x 140 x 70 mm	-
TP 17	M48 x130 mm	0381417060	-	17 t	-	-	104 mm	48 mm	130 mm	127 mm	95 mm	106 mm	30 x 140 x 70 mm	-
TP 17	M48 x 230 mm	0382617001	-	17 t	-	-	104 mm	48 mm	230 mm	127 mm	95 mm	106 mm	30 x 140 x 70 mm	-
TP 17	M48 x 303 mm**	0381617065	-	17 t	-	-	104 mm	48 mm	303 mm	127 mm	95 mm	106 mm	30 x 140 x 70 mm	-
TP 12,5	M52 x 52 mm	0381412083	-	12,5 t	-	-	81 mm	52 mm	52 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	-
TP 17	M52 x 60 mm	0381417007	-	17 t	-	-	104 mm	52 mm	60 mm	127 mm	95 mm	106 mm	30 x 140 x 70 mm	-
TP 12,5	M52 x 85 mm**	0381412100	-	12,5 t	-	-	81 mm	52 mm	85 mm	106 mm	75 mm	86 mm	23 x 115 x 60 mm	-
TP 17	M52 x100 (200) mm	0381617006	-	-	-	-	104 mm	52 mm	100 mm	127 mm	95 mm	106 mm	30 x 140 x 70 mm	-
TP 17	M52 x100 (200) mm	0381617007	-	-	-	-	104 mm	52 mm	100 mm	127 mm	95 mm	106 mm	30 x 140 x 70 mm	-
TP 17	M52 x125 (250) mm**	0381617012	-	-	-	-	104 mm	52 mm	125 mm	127 mm	95 mm	106 mm	30 x 140 x 70 mm	-
TP 17	M56 x 78	0381417002	25 t	18 t	900 Nm	5,5 mm	104 mm	56 mm	78 mm	127 mm	95 mm	106 mm	30 x 140 x 70 mm	8 kg
TP 17	M56 x 56 mm	0381417054	-	17 t	-	-	104 mm	56 mm	56 mm	127 mm	95 mm	106 mm	30 x 140 x 70 mm	-
TP 17	M56 x120 mm	0381617045	-	-	-	-	104 mm	56 mm	120 mm	127 mm	95 mm	106 mm	30 x 140 x 70 mm	-
TP 17	M56 x395 mm**	0381617008	-	-	-	-	104 mm	56 mm	395 mm	127 mm	95 mm	106 mm	30 x 140 x 70 mm	-
TP 17	M60 x 60 mm	0381417014	-	18 t	-	-	104 mm	60 mm	60 mm	127 mm	95 mm	106 mm	30 x 140 x 70 mm	-
TP 17	M60 x 185 mm**	0381417106	-	18 t	-	-	104 mm	60 mm	185 mm	127 mm	95 mm	106 mm	30 x 140 x 70 mm	-
TP 20	M64 x 96	0381420000	25 t	20 t	900 Nm	6 mm	104 mm	64 mm	96 mm	127 mm	95 mm	106 mm	30 x 140 x 70 mm	8,9 kg
TP 28	M64 x 96	0381428000	32,5 t	28 t	1000 Nm	6 mm	129 mm	64 mm	96 mm	174 mm	115 mm	135 mm	35 x 170 x 80 mm	16,3 kg
TP 20	M64 x 110	0381420001	25 t	20 t	900 Nm	6 mm	104 mm	64 mm	110 mm	127 mm	95 mm	106 mm	30 x 140 x 70 mm	9,2 kg
TP 20	M64 x 64 mm	0381420021	-	20 t	-	-	104 mm	64 mm	64 mm	127 mm	95 mm	106 mm	30 x 140 x 70 mm	-
TP 28	M64 x 64 mm	0381428031	-	28 t	-	-	129 mm	64 mm	64 mm	174 mm	115 mm	135 mm	35 x 170 x 80 mm	-
TP 20	M64 x 200 (400) mm**	0381620018	-	20 t	-	-	104 mm	64 mm	200 mm	127 mm	95 mm	106 mm	30 x 140 x 70 mm	-
TP 28	M64 x 200 (300) mm**	0381628005	-	28 t	-	-	129 mm	64 mm	200 mm	174 mm	115 mm	135 mm	35 x 170 x 80 mm	-
TP 28	M68 x 120 mm	0381428014	-	28 t	-	-	129 mm	68 mm	120 mm	174 mm	115 mm	135 mm	35 x 170 x 80 mm	-
TP 40	M72 x 108	0381440015	60 t	40 t	1200 Nm	6 mm	170 mm	72 mm	108 mm	233 mm	150 mm	182 mm	46 x 240 x 110 mm	35,5 kg
TP 28	M72 x 120	0381428001	32,5 t	28 t	1200 Nm	6 mm	129 mm	72 mm	120 mm	174 mm	115 mm	135 mm	35 x 170 x 80 mm	17,6 kg
TP 35	M72 x 120	0381435002	50 t	35 t	1200 Nm	6 mm	148 mm	72 mm	120 mm	187 mm	135 mm	146 mm	43 x 220 x 100 mm	23,5 kg
TP 28	M72 x 80 mm	0381428024	-	28 t	-	-	129 mm	72 mm	80 mm	174 mm	115 mm	135 mm	35 x 170 x 80 mm	-
TP 17	M72 x 90 mm	0381617020	-	18 t	-	-	104 mm	72 mm	90 mm	127 mm	95 mm	106 mm	30 x 140 x 70 mm	-
TP 20	M72 x 90 mm	0381620003	-	-	-	-	104 mm	72 mm	90 mm	127 mm	95 mm	106 mm	30 x 140 x 70 mm	-
TP 35	M72 x 108 mm	0381435007	-	35 t	-	-	148 mm	72 mm	108 mm	187 mm	135 mm	146 mm	43 x 220 x 100 mm	-
TP 40	M72 x 115 mm	0381440011	-	40 t	-	-	170 mm	72 mm	115 mm	233 mm	150 mm	182 mm	46 x 240 x 110 mm	-
TP 28	M72 x 150 (400) mm**	0381628004	-	28 t	-	-	129 mm	72 mm	150 mm	174 mm	115 mm	135 mm	35 x 170 x 80 mm	-
TP 20	M72 x 165 (290) mm**	0381620017	-	20 t	-	-	104 mm	72 mm	165 mm	127 mm	95 mm	106 mm	30 x 140 x 70 mm	-
TP 40	M72 x 200 (400) mm**	0381640002	-	40 t	-	-	170 mm	72 mm	200 mm	233 mm	150 mm	182 mm	46 x 240 x 110 mm	-
TP 28	M76 x 120 mm	0381428015	-	28 t	-	-	129 mm	76 mm	120 mm	174 mm	115 mm	135 mm	35 x 170 x 80 mm	-
TP 35	M80 x 120	0381435000	50 t	35 t	1400 Nm	6 mm	148 mm	80 mm	120 mm	187 mm	135 mm	146 mm	43 x 220 x 100 mm	25,1 kg
TP 48	M80 x 120	0381448000	60 t	48 t	1500 Nm	6 mm	170 mm	80 mm	120 mm	233 mm	150 mm	182 mm	46 x 240 x 110 mm	36,5 kg
TP 28	M80 x 150	0381428002	32,5 t	28 t	1200 Nm	6 mm	129 mm	80 mm	150 mm	174 mm	115 mm	135 mm	35 x 170 x 80 mm	19,5 kg
TP 28	M80 x 80 mm	0381428018	-	28 t	-	-	129 mm	80 mm	80 mm	174 mm	115 mm	135 mm	35 x 170 x 80 mm	-
TP 35	M80 x 90 mm	0381435005	-	35 t	-	-	148 mm	80 mm	90 mm	187 mm	135 mm	146 mm	43 x 220 x 100 mm	-
TP 35	M80 x 100 (220) mm	0381635000	-	35 t	-	-	148 mm	80 mm	100 mm	187 mm	135 mm	146 mm	43 x 220 x 100 mm	-
TP 40	M80 x 120 mm	0381440002	-	40 t	-	-	170 mm	80 mm	120 mm	233 mm	150 mm	182 mm	46 x 240 x 110 mm	-
TP 50	M90 x 115	0381450000	60 t	50 t	1500 Nm	6 mm	170 mm	90 mm	115 mm	233 mm	150 mm	182 mm	46 x 240 x 110 mm	38 kg
TP 35	M90 x 150	0381435001	50 t	35 t	1500 Nm	6 mm	148 mm	90 mm	150 mm	187 mm	135 mm	146 mm	43 x 220 x 100 mm	27,6 kg
TP 40	M90 x 110 mm	0381440004	-	40 t	-	-	170 mm	90 mm	110 mm	233 mm	150 mm	182 mm	46 x 240 x 110 mm	-
TP 35	M90 x 115 mm	0381435006	-	35 t	-	-	148 mm	90 mm	115 mm	187 mm	135 mm	146 mm	43 x 220 x 100 mm	-
TP 40	M90 x 115 mm	0381440000	-	40 t	-	-	170 mm	90 mm	115 mm	233 mm	150 mm	182 mm	46 x 240 x 110 mm	-
TP 50	M90 x 150 mm**	0381450003	-	50 t	-	-	170 mm	90 mm	150 mm	233 mm	150 mm	182 mm	46 x 240 x 110 mm	-
TP 40	M90 x 240 (500) mm**	0381640000	-	40 t	-	-	170 mm	90 mm	240 mm	233 mm	150 mm	182 mm	46 x 240 x 110 mm	-
TP 50	M100 x 150	0381450001	60 t	50 t	1700 Nm	6 mm	170 mm	100 mm	150 mm	233 mm	150 mm	182 mm	46 x 240 x 110 mm	39,8 kg
TP 50	M100 x 100 mm	0381450004	-	50 t	-	-	170 mm	100 mm	100 mm	233 mm	150 mm	182 mm	46 x 240 x 110 mm	-
TP 40	M100 x 130 mm	0381440013	-	40 t	-	-	170 mm	100 mm	130 mm	233 mm	150 mm	182 mm	46 x 240 x 110 mm	-
TP 40	M100 x 150 mm**	0381440001	-	40 t	-	-	170 mm	100 mm	150 mm	233 mm	150 mm	182 mm	46 x 240 x 110 mm	-
TP 50	M100 x 250 mm**	0381450005	-	50 t	-	-	170 mm	100 mm	250 mm	233 mm	150 mm	182 mm	46 x 240 x 110 mm	-

CMU totales pour charges symétriques

Valeurs en tonnes reprises du catalogue JDT. Les angles sont mesurés entre le brin et la verticale. Pour une charge asymétrique à 2, 3 ou 4 brins, utilisez la valeur « 1 brin · 90° ». Pour un montage sur le côté de la charge, contrôlez la colonne à 90° par rapport à la surface de fixation.

Désignation	Fixation / filetage	1 brin · 0°	1 brin · 90° latéral	2 brins · 0°	2 brins · 90° latéral	2 brins · 0°-45°	2 brins · 45°-60°	3/4 brins · 0°-45°	3/4 brins · 45°-60°
TP 0,7	M6 x 15	0,5 t	0,12 t	1 t	0,24 t	0,17 t	0,12 t	0,26 t	0,18 t
TP 0,7	M8 x 18	0,6 t	0,3 t	1,2 t	0,6 t	0,4 t	0,3 t	0,6 t	0,45 t
TP 0,7	M10 x 18	1 t	0,5 t	2 t	1 t	0,7 t	0,5 t	1 t	0,75 t
TP 0,7	M12 x 18	1,4 t	0,7 t	2,8 t	1,4 t	1 t	0,7 t	1,4 t	1 t
TP 0,7	M12 x 25	1,4 t	0,7 t	2,8 t	1,4 t	1 t	0,7 t	1,4 t	1 t
TP 0,7	M14 x 20	2 t	1 t	4 t	2 t	1,4 t	1 t	2,12 t	1,5 t
TP 1,4	M16 x 20	2,8 t	1,4 t	5,6 t	2,8 t	2 t	1,4 t	3 t	2,12 t
TP 1,4	M16 x 30	2,8 t	1,4 t	5,6 t	2,8 t	2 t	1,4 t	3 t	2,12 t
TP 1,4	M18 x 30	2,8 t	1,4 t	5,6 t	2,8 t	2 t	1,4 t	3 t	2,12 t
TP 1,4	M20 x 30	3,4 t	1,7 t	6,8 t	3,4 t	2,4 t	1,7 t	3,55 t	2,5 t
TP 2,5	M20 x 30	5 t	2,5 t	10 t	5 t	3,55 t	2,5 t	5,3 t	3,75 t
TP 2,5	M20 x 40	5 t	2,5 t	10 t	5 t	3,55 t	2,5 t	5,3 t	3,75 t
TP 2,5	M20 x 50	5 t	2,5 t	10 t	5 t	3,55 t	2,5 t	5,3 t	3,75 t
TP 2,5	M20 x 70	5 t	2,5 t	10 t	5 t	3,55 t	2,5 t	5,3 t	3,75 t
TP 1,4	M24 x 30	3,4 t	1,7 t	6,8 t	3,4 t	2,4 t	1,7 t	3,55 t	2,5 t
TP 4	M24 x 30	8 t	4 t	16 t	8 t	5,6 t	4 t	8,5 t	6 t
TP 4	M24 x 45	8 t	4 t	16 t	8 t	5,6 t	4 t	8,5 t	6 t
TP 4	M24 x 50	8 t	4 t	16 t	8 t	5,6 t	4 t	8,5 t	6 t
TP 4	M30 x 35	8 t	4 t	16 t	8 t	5,6 t	4 t	8,5 t	6 t
TP 6,7	M30 x 35	12 t	6,7 t	24 t	13,4 t	9,5 t	6,7 t	14 t	10 t
TP 8	M30 x 35	12 t	8 t	24 t	16 t	11,2 t	8 t	16 t	12 t
TP 6,7	M30 x 45	12 t	6,7 t	24 t	13,4 t	9,5 t	6,7 t	14 t	10 t
TP 8	M30 x 45	12 t	8 t	24 t	16 t	11,2 t	8 t	16 t	12 t
TP 6,7	M30 x 50	12 t	6,7 t	24 t	13,4 t	9,5 t	6,7 t	14 t	10 t
TP 6,7	M30 x 60	12 t	6,7 t	24 t	13,4 t	9,5 t	6,7 t	14 t	10 t
TP 10	M36 x 50	15 t	10 t	30 t	20 t	14 t	10 t	21,2 t	15 t
TP 10	M36 x 54	15 t	10 t	30 t	20 t	14 t	10 t	21,2 t	15 t
TP 12,5	M42 x 50	15 t	12,5 t	30 t	25 t	17 t	12,5 t	25 t	18 t
TP 12,5	M42 x 60	15 t	12,5 t	30 t	25 t	17 t	12,5 t	25 t	18 t
TP 17	M42 x 60	20 t	13 t	40 t	26 t	18 t	13 t	27 t	19 t
TP 12,5	M42 x 63	15 t	12,5 t	30 t	25 t	17 t	12,5 t	25 t	18 t
TP 12,5	M45 x 60	15 t	12,5 t	30 t	25 t	17 t	12,5 t	25 t	18 t
TP 17	M45 x 60	25 t	17 t	50 t	34 t	23,5 t	17 t	35 t	25 t
TP 17	M48 x 60	25 t	17 t	50 t	34 t	23,5 t	17 t	35 t	25 t
TP 12,5	M48 x 72	15 t	12,5 t	30 t	25 t	17 t	12,5 t	25 t	18 t
TP 17	M56 x 78	25 t	18 t	50 t	36 t	25 t	18 t	37,5 t	26,5 t
TP 20	M64 x 96	25 t	20 t	50 t	40 t	28 t	20 t	42,5 t	30 t
TP 28	M64 x 96	32,5 t	28 t	65 t	56 t	39 t	28 t	58 t	42 t
TP 20	M64 x 110	25 t	20 t	50 t	40 t	28 t	20 t	42,5 t	30 t
TP 40	M72 x 108	60 t	40 t	120 t	80 t	56,6 t	40 t	84,9 t	60 t
TP 28	M72 x 120	32,5 t	28 t	65 t	56 t	39 t	28 t	58 t	42 t
TP 35	M72 x 120	50 t	35 t	100 t	70 t	49,5 t	35 t	74,2 t	52,5 t
TP 35	M80 x 120	50 t	35 t	100 t	70 t	49,5 t	35 t	74,2 t	52,5 t
TP 48	M80 x 120	60 t	48 t	120 t	96 t	67,9 t	48 t	102 t	72 t
TP 28	M80 x 150	32,5 t	28 t	65 t	56 t	39 t	28 t	58 t	42 t
TP 50	M90 x 115	60 t	50 t	120 t	100 t	70,7 t	50 t	106 t	75 t
TP 35	M90 x 150	50 t	35 t	100 t	70 t	49,5 t	35 t	74,2 t	52,5 t
TP 50	M100 x 150	60 t	50 t	120 t	100 t	70,7 t	50 t	106 t	75 t

Photographies et vues techniques

Anneau de levage pivotant métrique - vue 1

Anneau de levage pivotant métrique - vue 2

Anneau de levage pivotant métrique - vue 3

Anneau de levage pivotant métrique - vue 4

Fichiers locaux

Données DAO correspondantes

139 fichiers STEP provenant des fiches officielles JDT, disponibles sans service externe.

TP07_M10x18_0_.stpSTP · vue 0° · 1.7 Mo
Voir le modèle 3D Télécharger
TP07_M12x18_0_.stpSTP · vue 0° · 1.7 Mo
Voir le modèle 3D Télécharger
TP07_M12x25_0_.stpSTP · vue 0° · 1.7 Mo
Voir le modèle 3D Télécharger
TP07_M14x20_0_.stpSTP · vue 0° · 1.7 Mo
Voir le modèle 3D Télécharger
TP07_M_6x15_0_.stpSTP · vue 0° · 1.7 Mo
Voir le modèle 3D Télécharger
TP07_M_8x18_0_.stpSTP · vue 0° · 1.8 Mo
Voir le modèle 3D Télécharger
TP1.4_M16x20_0_.stpSTP · vue 0° · 1.8 Mo
Voir le modèle 3D Télécharger
TP1.4_M16x30_0_.stpSTP · vue 0° · 1.8 Mo
Voir le modèle 3D Télécharger
TP1.4_M20x30_0_.stpSTP · vue 0° · 1.8 Mo
Voir le modèle 3D Télécharger
TP1.4_M24x30_0_.stpSTP · vue 0° · 1.8 Mo
Voir le modèle 3D Télécharger
TP10_M36x50_0_.stpSTP · vue 0° · 2.3 Mo
Voir le modèle 3D Télécharger
TP10_M36x54_0_.stpSTP · vue 0° · 2.2 Mo
Voir le modèle 3D Télécharger
TP12.5_M42x50_0_.stpSTP · vue 0° · 2.4 Mo
Voir le modèle 3D Télécharger
TP12.5_M42x60_0_.stpSTP · vue 0° · 2.5 Mo
Voir le modèle 3D Télécharger
TP12.5_M42x63_0_.stpSTP · vue 0° · 2.5 Mo
Voir le modèle 3D Télécharger
TP12.5_M45x60_0_.stpSTP · vue 0° · 2.5 Mo
Voir le modèle 3D Télécharger
TP12.5_M48x72_0_.stpSTP · vue 0° · 2.5 Mo
Voir le modèle 3D Télécharger
TP17_M42x60_0_.stpSTP · vue 0° · 2.2 Mo
Voir le modèle 3D Télécharger
TP17_M45x60_0_.stpSTP · vue 0° · 2.3 Mo
Voir le modèle 3D Télécharger
TP17_M48x60_0_.stpSTP · vue 0° · 2.3 Mo
Voir le modèle 3D Télécharger
TP17_M56x78_0_.stpSTP · vue 0° · 2.3 Mo
Voir le modèle 3D Télécharger
TP2.5_M20x30_0_.stpSTP · vue 0° · 1.9 Mo
Voir le modèle 3D Télécharger
TP2.5_M20x40_0_.stpSTP · vue 0° · 1.9 Mo
Voir le modèle 3D Télécharger
TP2.5_M20x50_0_.stpSTP · vue 0° · 1.9 Mo
Voir le modèle 3D Télécharger
TP2.5_M20x70_0_.stpSTP · vue 0° · 1.9 Mo
Voir le modèle 3D Télécharger
TP20_M64x110_0_.stpSTP · vue 0° · 2.3 Mo
Voir le modèle 3D Télécharger
TP20_M64x96_0_.stpSTP · vue 0° · 2.3 Mo
Voir le modèle 3D Télécharger
TP28_M64x96_0_.stpSTP · vue 0° · 2.4 Mo
Voir le modèle 3D Télécharger
TP28_M72x120_0_.stpSTP · vue 0° · 2.4 Mo
Voir le modèle 3D Télécharger
TP28_M80x150_0_.stpSTP · vue 0° · 2.4 Mo
Voir le modèle 3D Télécharger
TP35_M72x120_0_.stpSTP · vue 0° · 2.7 Mo
Voir le modèle 3D Télécharger
TP35_M80x120_0_.stpSTP · vue 0° · 2.7 Mo
Voir le modèle 3D Télécharger
TP35_M90x150_0_.stpSTP · vue 0° · 2.7 Mo
Voir le modèle 3D Télécharger
TP40_M72x108_0_.stpSTP · vue 0° · 2.7 Mo
Voir le modèle 3D Télécharger
TP48_M80x120_0_.stpSTP · vue 0° · 2.6 Mo
Voir le modèle 3D Télécharger
TP4_M24x30_0_.stpSTP · vue 0° · 2.1 Mo
Voir le modèle 3D Télécharger
TP4_M24x45_0_.stpSTP · vue 0° · 2.1 Mo
Voir le modèle 3D Télécharger
TP4_M24x50_0_.stpSTP · vue 0° · 2.1 Mo
Voir le modèle 3D Télécharger
TP4_M30x35_0_.stpSTP · vue 0° · 2.1 Mo
Voir le modèle 3D Télécharger
TP50_M100x150_0_.stpSTP · vue 0° · 2.6 Mo
Voir le modèle 3D Télécharger
TP50_M90x115_0_.stpSTP · vue 0° · 2.6 Mo
Voir le modèle 3D Télécharger
TP6.7_M30x35_0_.stpSTP · vue 0° · 2.1 Mo
Voir le modèle 3D Télécharger
TP6.7_M30x45_0_.stpSTP · vue 0° · 2.1 Mo
Voir le modèle 3D Télécharger
TP6.7_M30x50_0_.stpSTP · vue 0° · 2.1 Mo
Voir le modèle 3D Télécharger
TP6.7_M30x60_0_.stpSTP · vue 0° · 2.1 Mo
Voir le modèle 3D Télécharger
TP8_M30x35_0_.stpSTP · vue 0° · 2.4 Mo
Voir le modèle 3D Télécharger
TP8_M30x45_0_.stpSTP · vue 0° · 2.4 Mo
Voir le modèle 3D Télécharger
TP07_M10x18_45_.stpSTP · vue 45° · 1.8 Mo
Voir le modèle 3D Télécharger
TP07_M10x18_90_.stpSTP · vue 90° · 1.8 Mo
Voir le modèle 3D Télécharger
TP07_M12x18_45_.stpSTP · vue 45° · 1.7 Mo
Voir le modèle 3D Télécharger
TP07_M12x18_90_.stpSTP · vue 90° · 1.7 Mo
Voir le modèle 3D Télécharger
TP07_M12x25_45_.stpSTP · vue 45° · 1.7 Mo
Voir le modèle 3D Télécharger
TP07_M12x25_90_.stpSTP · vue 90° · 1.7 Mo
Voir le modèle 3D Télécharger
TP07_M14x20_45_.stpSTP · vue 45° · 1.7 Mo
Voir le modèle 3D Télécharger
TP07_M14x20_90_.stpSTP · vue 90° · 1.7 Mo
Voir le modèle 3D Télécharger
TP07_M_6x15_45_.stpSTP · vue 45° · 1.8 Mo
Voir le modèle 3D Télécharger
TP07_M_6x15_90_.stpSTP · vue 90° · 1.8 Mo
Voir le modèle 3D Télécharger
TP07_M_8x18_45_.stpSTP · vue 45° · 1.8 Mo
Voir le modèle 3D Télécharger
TP07_M_8x18_90_.stpSTP · vue 90° · 1.8 Mo
Voir le modèle 3D Télécharger
TP1.4_M16x20_45_.stpSTP · vue 45° · 1.8 Mo
Voir le modèle 3D Télécharger
TP1.4_M16x20_90_.stpSTP · vue 90° · 1.8 Mo
Voir le modèle 3D Télécharger
TP1.4_M16x30_45_.stpSTP · vue 45° · 1.8 Mo
Voir le modèle 3D Télécharger
TP1.4_M16x30_90_.stpSTP · vue 90° · 1.8 Mo
Voir le modèle 3D Télécharger
TP1.4_M20x30_45_.stpSTP · vue 45° · 1.8 Mo
Voir le modèle 3D Télécharger
TP1.4_M20x30_90_.stpSTP · vue 90° · 1.8 Mo
Voir le modèle 3D Télécharger
TP1.4_M24x30_45_.stpSTP · vue 45° · 1.8 Mo
Voir le modèle 3D Télécharger
TP1.4_M24x30_90_.stpSTP · vue 90° · 1.8 Mo
Voir le modèle 3D Télécharger
TP10_M36x50_45_.stpSTP · vue 45° · 2.2 Mo
Voir le modèle 3D Télécharger
TP10_M36x50_90_.stpSTP · vue 90° · 2.2 Mo
Voir le modèle 3D Télécharger
TP10_M36x54_45_.stpSTP · vue 45° · 2.2 Mo
Voir le modèle 3D Télécharger
TP10_M36x54_90_.stpSTP · vue 90° · 2.2 Mo
Voir le modèle 3D Télécharger
TP12.5_M42x50_45_.stpSTP · vue 45° · 2.4 Mo
Voir le modèle 3D Télécharger
TP12.5_M42x50_90_.stpSTP · vue 90° · 2.4 Mo
Voir le modèle 3D Télécharger
TP12.5_M42x60_45_.stpSTP · vue 45° · 2.5 Mo
Voir le modèle 3D Télécharger
TP12.5_M42x60_90_.stpSTP · vue 90° · 2.5 Mo
Voir le modèle 3D Télécharger
TP12.5_M42x63_45_.stpSTP · vue 45° · 2.5 Mo
Voir le modèle 3D Télécharger
TP12.5_M42x63_90_.stpSTP · vue 90° · 2.5 Mo
Voir le modèle 3D Télécharger
TP12.5_M45x60_45_.stpSTP · vue 45° · 2.5 Mo
Voir le modèle 3D Télécharger
TP12.5_M45x60_90_.stpSTP · vue 90° · 2.5 Mo
Voir le modèle 3D Télécharger
TP12.5_M48x72_45_.stpSTP · vue 45° · 2.5 Mo
Voir le modèle 3D Télécharger
TP12.5_M48x72_90_.stpSTP · vue 90° · 2.5 Mo
Voir le modèle 3D Télécharger
TP17_M42x60_45_.stpSTP · vue 45° · 2.2 Mo
Voir le modèle 3D Télécharger
TP17_M42x60_90_.stpSTP · vue 90° · 2.2 Mo
Voir le modèle 3D Télécharger
TP17_M45x60_45_.stpSTP · vue 45° · 2.3 Mo
Voir le modèle 3D Télécharger
TP17_M45x60_90_.stpSTP · vue 90° · 2.3 Mo
Voir le modèle 3D Télécharger
TP17_M48x60_45_.stpSTP · vue 45° · 2.3 Mo
Voir le modèle 3D Télécharger
TP17_M48x60_90_.stpSTP · vue 90° · 2.3 Mo
Voir le modèle 3D Télécharger
TP17_M56x78_45_.stpSTP · vue 45° · 2.3 Mo
Voir le modèle 3D Télécharger
TP17_M56x78_90_.stpSTP · vue 90° · 2.3 Mo
Voir le modèle 3D Télécharger
TP2.5_M20x30_45_.stpSTP · vue 45° · 1.9 Mo
Voir le modèle 3D Télécharger
TP2.5_M20x30_90_.stpSTP · vue 90° · 1.9 Mo
Voir le modèle 3D Télécharger
TP2.5_M20x40_45_.stpSTP · vue 45° · 1.9 Mo
Voir le modèle 3D Télécharger
TP2.5_M20x40_90_.stpSTP · vue 90° · 1.9 Mo
Voir le modèle 3D Télécharger
TP2.5_M20x50_45_.stpSTP · vue 45° · 1.9 Mo
Voir le modèle 3D Télécharger
TP2.5_M20x50_90_.stpSTP · vue 90° · 1.9 Mo
Voir le modèle 3D Télécharger
TP2.5_M20x70_45_.stpSTP · vue 45° · 1.9 Mo
Voir le modèle 3D Télécharger
TP2.5_M20x70_90_.stpSTP · vue 90° · 1.9 Mo
Voir le modèle 3D Télécharger
TP20_M64x110_45_.stpSTP · vue 45° · 2.3 Mo
Voir le modèle 3D Télécharger
TP20_M64x110_90_.stpSTP · vue 90° · 2.3 Mo
Voir le modèle 3D Télécharger
TP20_M64x96_45_.stpSTP · vue 45° · 2.3 Mo
Voir le modèle 3D Télécharger
TP20_M64x96_90_.stpSTP · vue 90° · 2.3 Mo
Voir le modèle 3D Télécharger
TP28_M64x96_45_.stpSTP · vue 45° · 2.4 Mo
Voir le modèle 3D Télécharger
TP28_M64x96_90_.stpSTP · vue 90° · 2.4 Mo
Voir le modèle 3D Télécharger
TP28_M72x120_45_.stpSTP · vue 45° · 2.4 Mo
Voir le modèle 3D Télécharger
TP28_M72x120_90_.stpSTP · vue 90° · 2.4 Mo
Voir le modèle 3D Télécharger
TP28_M80x150_45_.stpSTP · vue 45° · 2.4 Mo
Voir le modèle 3D Télécharger
TP28_M80x150_90_.stpSTP · vue 90° · 2.4 Mo
Voir le modèle 3D Télécharger
TP35_M72x120_45_.stpSTP · vue 45° · 2.7 Mo
Voir le modèle 3D Télécharger
TP35_M72x120_90_.stpSTP · vue 90° · 2.7 Mo
Voir le modèle 3D Télécharger
TP35_M80x120_45_.stpSTP · vue 45° · 2.7 Mo
Voir le modèle 3D Télécharger
TP35_M80x120_90_.stpSTP · vue 90° · 2.7 Mo
Voir le modèle 3D Télécharger
TP35_M90x150_45_.stpSTP · vue 45° · 2.7 Mo
Voir le modèle 3D Télécharger
TP35_M90x150_90_.stpSTP · vue 90° · 2.7 Mo
Voir le modèle 3D Télécharger
TP40_M72x108_45_.stpSTP · vue 45° · 2.7 Mo
Voir le modèle 3D Télécharger
TP40_M72x108_90_.stpSTP · vue 90° · 2.7 Mo
Voir le modèle 3D Télécharger
TP48_M80x120_45_.stpSTP · vue 45° · 2.6 Mo
Voir le modèle 3D Télécharger
TP48_M80x120_90_.stpSTP · vue 90° · 2.6 Mo
Voir le modèle 3D Télécharger
TP4_M24x30_45_.stpSTP · vue 45° · 2.1 Mo
Voir le modèle 3D Télécharger
TP4_M24x30_90_.stpSTP · vue 90° · 2.1 Mo
Voir le modèle 3D Télécharger
TP4_M24x45_45_.stpSTP · vue 45° · 2.1 Mo
Voir le modèle 3D Télécharger
TP4_M24x45_90_.stpSTP · vue 90° · 2.1 Mo
Voir le modèle 3D Télécharger
TP4_M24x50_45_.stpSTP · vue 45° · 2.1 Mo
Voir le modèle 3D Télécharger
TP4_M24x50_90_.stpSTP · vue 90° · 2.1 Mo
Voir le modèle 3D Télécharger
TP4_M30x35_45_.stpSTP · vue 45° · 2.1 Mo
Voir le modèle 3D Télécharger
TP4_M30x35_90_.stpSTP · vue 90° · 2.1 Mo
Voir le modèle 3D Télécharger
TP50_M90x115_45_.stpSTP · vue 45° · 2.6 Mo
Voir le modèle 3D Télécharger
TP50_M90x115_90_.stpSTP · vue 90° · 2.6 Mo
Voir le modèle 3D Télécharger
TP6.7_M30x35_45_.stpSTP · vue 45° · 2.1 Mo
Voir le modèle 3D Télécharger
TP6.7_M30x35_90_.stpSTP · vue 90° · 2.1 Mo
Voir le modèle 3D Télécharger
TP6.7_M30x45_45_.stpSTP · vue 45° · 2.1 Mo
Voir le modèle 3D Télécharger
TP6.7_M30x45_90_.stpSTP · vue 90° · 2.1 Mo
Voir le modèle 3D Télécharger
TP6.7_M30x50_45_.stpSTP · vue 45° · 2.1 Mo
Voir le modèle 3D Télécharger
TP6.7_M30x50_90_.stpSTP · vue 90° · 2.1 Mo
Voir le modèle 3D Télécharger
TP6.7_M30x60_45_.stpSTP · vue 45° · 2.1 Mo
Voir le modèle 3D Télécharger
TP6.7_M30x60_90_.stpSTP · vue 90° · 2.1 Mo
Voir le modèle 3D Télécharger
TP8_M30x35_45_.stpSTP · vue 45° · 2.4 Mo
Voir le modèle 3D Télécharger
TP8_M30x35_90_.stpSTP · vue 90° · 2.4 Mo
Voir le modèle 3D Télécharger
TP8_M30x45_45_.stpSTP · vue 45° · 2.4 Mo
Voir le modèle 3D Télécharger
TP8_M30x45_90_.stpSTP · vue 90° · 2.4 Mo
Voir le modèle 3D Télécharger

Documents officiels

Consultez la notice, les instructions de montage ou de soudage et les données CAO directement auprès du fabricant.

Questions fréquentes

La CMU est-elle identique dans toutes les directions ?

Oui. La CMU nominale inscrite sur l’anneau est valable quelle que soit la direction de traction autorisée. Selon le produit, des CMU supérieures à la CMU nominale peuvent être possibles lorsque l’anneau est chargé dans le plan, par exemple l’APH, ou dans l’axe de la vis, par exemple les THEIPA Point TP et Ring Point RP. Utilisez toujours le tableau de charge de la référence exacte.

Peut-on utiliser un autre filetage ?

Uniquement si cette exécution est documentée ou validée. Les filetages spéciaux disponibles sur demande ne doivent pas être considérés comme automatiquement compatibles.

Où trouver la notice ?

Le centre de notices officiel est accessible depuis le bouton ci-dessous et depuis la rubrique Navigation du pied de page.

Les fichiers DAO sont-ils gratuits ?

Oui. Les fichiers publics recensés sur les fiches jdt.fr ou jdt.de sont proposés localement lorsqu’une correspondance exacte est disponible. Le portail officiel reste indiqué pour les familles sans fichier direct publié.
