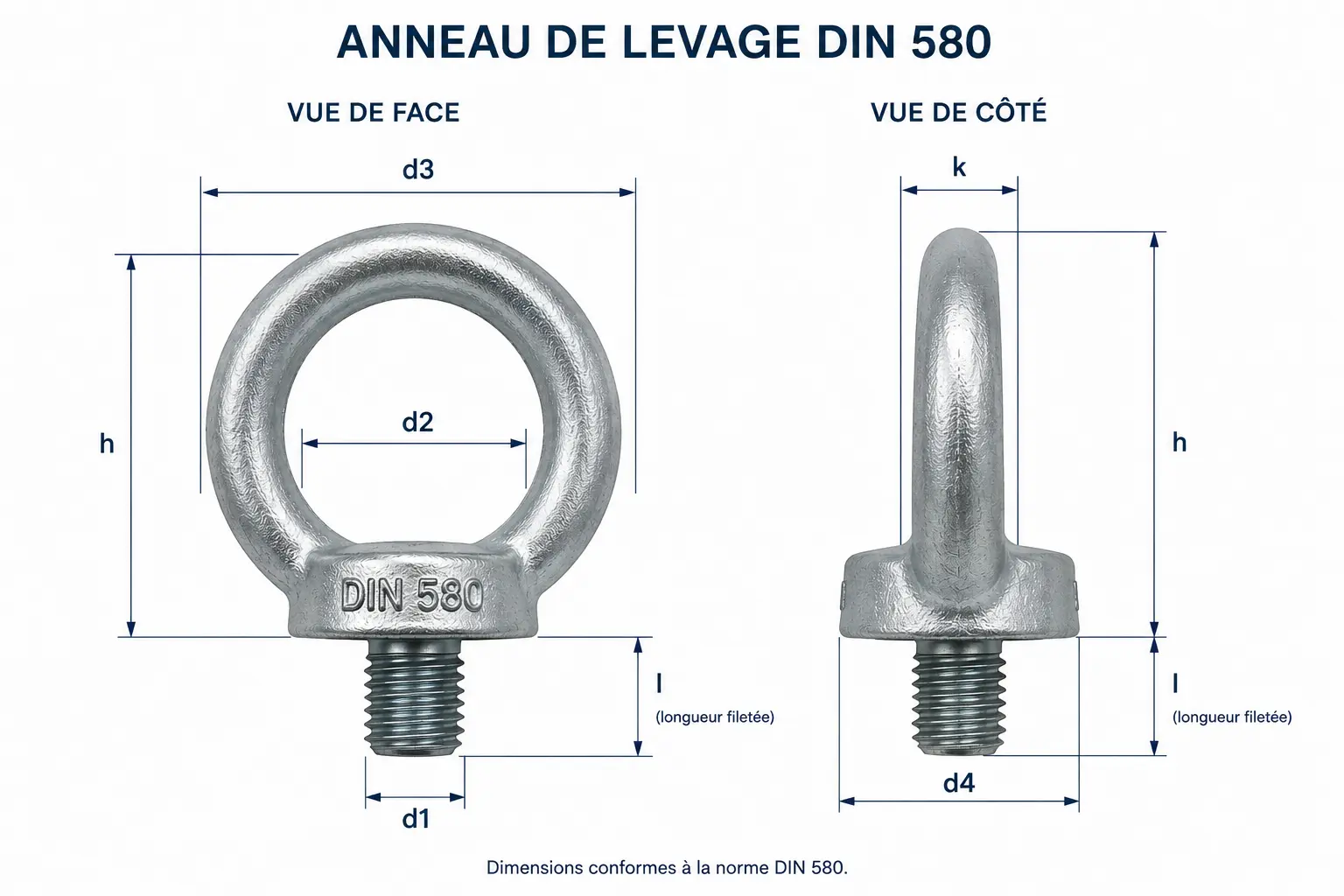

Présentation dimensionnelle d’un anneau mâle à visser. Ces anneaux fixes ne s’orientent pas automatiquement dans la direction de traction : leur montage, leur alignement et leur capacité doivent être contrôlés selon la notice du fabricant.
Le filetage nominal est repéré par d1. Les cotes d2, d3, d4, h et k décrivent respectivement l’ouverture, le diamètre extérieur, l’embase, la hauteur et l’épaisseur de l’anneau. La cote l indique la longueur filetée de la vis.
Les valeurs ci-dessous sont des dimensions nominales en millimètres. Elles ne constituent pas, à elles seules, une validation de la CMU ni de la direction de traction.
Source dimensionnelle : norme DIN 580:2010-09.
| d1 / filetage | d2 | d3 | d4 | h | k | l |
|---|---|---|---|---|---|---|
| M8 | 20 mm | 36 mm | 20 mm | 36 mm | 8 mm | 13 mm |
| M10 | 25 mm | 45 mm | 25 mm | 45 mm | 10 mm | 17 mm |
| M12 | 30 mm | 54 mm | 30 mm | 53 mm | 12 mm | 20,5 mm |
| M16 | 35 mm | 63 mm | 35 mm | 62 mm | 14 mm | 27 mm |
| M20 | 40 mm | 72 mm | 40 mm | 71 mm | 16 mm | 30 mm |
| M24 | 50 mm | 90 mm | 50 mm | 90 mm | 20 mm | 36 mm |
| M30 | 65 mm | 108 mm | 60 mm | 109 mm | 24 mm | 45 mm |
| M36 | 75 mm | 126 mm | 70 mm | 128 mm | 28 mm | 54 mm |
