Caractéristiques dimensionnelles
- d1 / filetage
- M36
- d2
- 75 mm
- d3
- 126 mm
- d4
- 70 mm
- h
- 128 mm
- k
- 28 mm

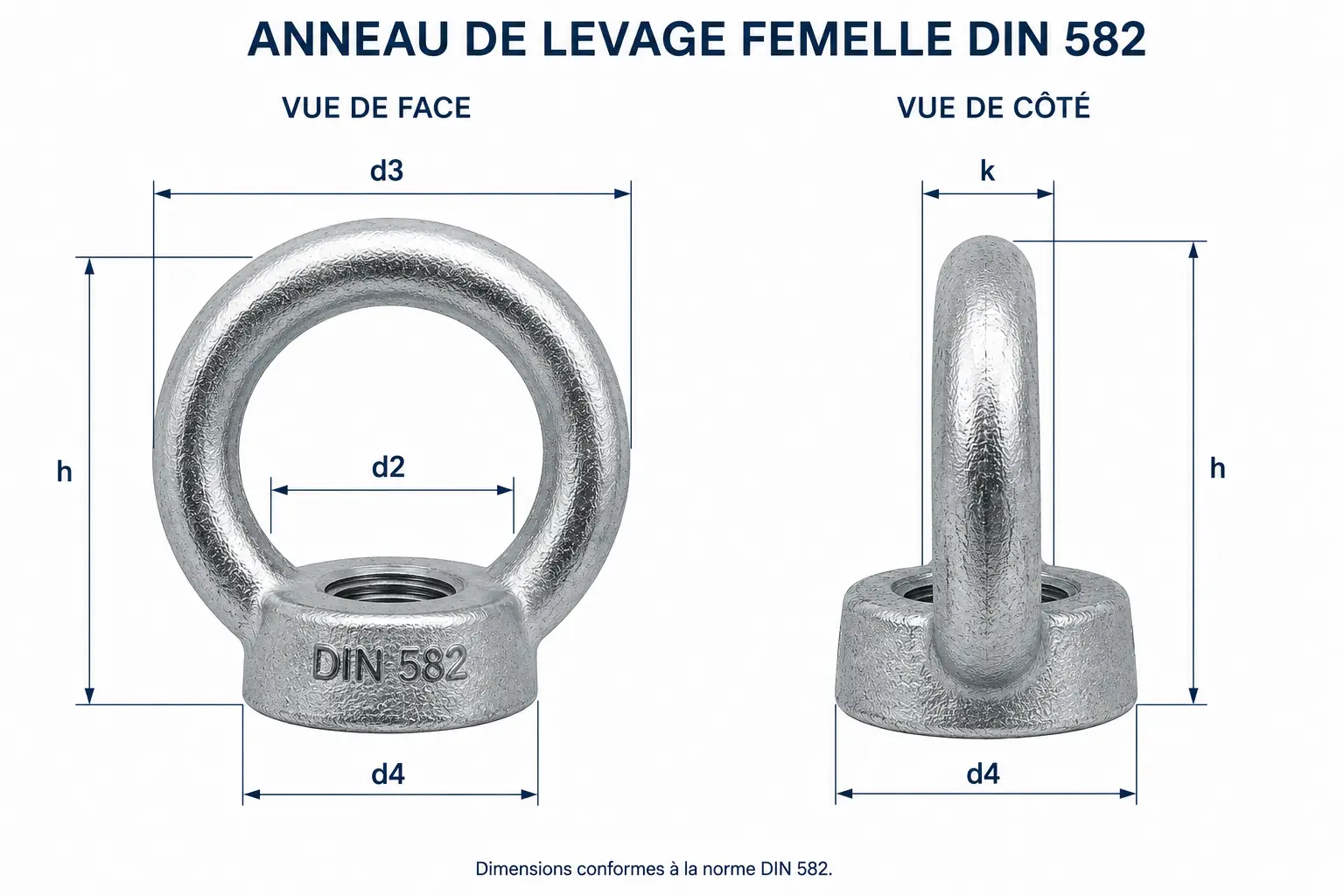

Toutes les cotes sont indiquées en millimètres. Source dimensionnelle : norme DIN 582.
Fiche dimensionnelle DIN 582
Anneau de levage femelle DIN 582 M36
Dimensions nominales de la version M36. La capacité admissible dépend du matériau, de la direction de traction, du montage et de la notice de la version réellement utilisée.
Dimensions de la version M36
| d1 / filetage | d2 | d3 | d4 | h | k |
|---|---|---|---|---|---|
| M36 | 75 mm | 126 mm | 70 mm | 128 mm | 28 mm |
